اگر پکیج بوتان اپتیما شما آب را گرم نمی‌کند، فشار آن مرتب تغییر می‌کند یا چراغ قرمزش روشن شده است، می‌توانید تعمیرکاران معرفی‌شده در شهر خود را بررسی کنید و برای عیب‌یابی دستگاه با آن‌ها تماس بگیرید. هنگام تماس، مدل دقیق پکیج، وضعیت چراغ و مشکلی را که در آب گرم یا رادیاتورها می‌بینید توضیح دهید.
اپتیما برای تأمین آب گرم مصرفی و گرمایش ساختمان ساخته شده است. در عیب‌یابی این دستگاه، تعمیرکار باید مشخص کند مشکل هنگام گرم کردن رادیاتورها رخ می‌دهد، با باز شدن شیر آب گرم ظاهر می‌شود یا در هر دو حالت وجود دارد. همین تفاوت، مسیر بررسی را تغییر می‌دهد.
تعمیرکار برای عیب‌یابی پکیج اپتیما چه چیزهایی را بررسی می‌کند؟
تعمیرکار ابتدا تنظیمات پنل، فشار مدار، وضعیت چراغ و نشتی‌های احتمالی را بررسی می‌کند. سپس دستگاه را در حالت آب گرم مصرفی و گرمایش راه می‌اندازد تا ببیند اختلال از کدام مرحله شروع می‌شود.
بسته به نشانه‌های دستگاه، بررسی این بخش‌ها لازم می‌شود:
- تشخیص باز شدن شیر آب گرم توسط فلوسوئیچ و رسیدن فرمان آن به برد؛
- حرکت شیر سه‌طرفه و تغییر مسیر گردش آب؛
- عملکرد پمپ، صافی‌ها و مسیرهای رفت‌وبرگشت؛
- انتقال گرما در مبدل اصلی و مبدل ثانویه؛
- سنسورهای دما و اتصالات آن‌ها؛
- تشکیل شعله و تشخیص آن؛
- فن و مسیر ورود هوا و خروج دود در مدل‌های فن‌دار؛
- فرمان‌های برد و وضعیت سیم‌کشی.
برای مثال، وقتی دستگاه با باز شدن شیر آب گرم هیچ واکنشی نشان نمی‌دهد، بررسی تشخیص جریان آب اهمیت دارد. اما اگر مشعل روشن می‌شود و آب همچنان سرد می‌ماند، باید انتقال گرما و تغییر مسیر آب هم بررسی شود.
پکیج اپتیما چگونه آب را گرم می‌کند؟

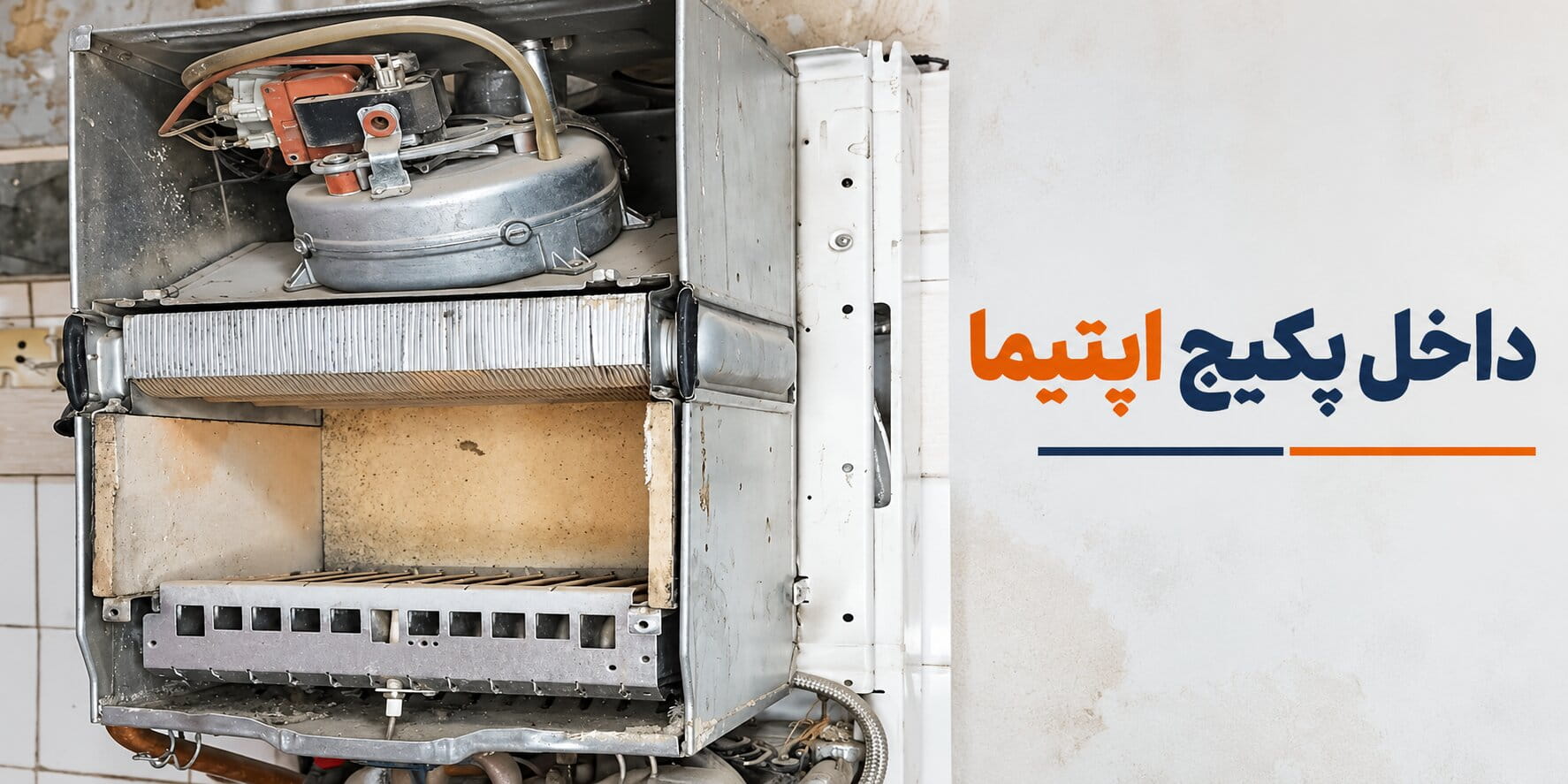

در ساختار دومبدلهٔ اپتیما، مبدل اصلی با حرارت مشعل، آب مدار بستهٔ دستگاه را گرم می‌کند. پمپ این آب را به گردش درمی‌آورد و شیر سه‌طرفه تعیین می‌کند گردش آب از مسیر رادیاتورها انجام شود یا از مسیر مبدل ثانویه.
وقتی شیر آب گرم باز می‌شود، فلوسوئیچ درخواست آب گرم را به برد اعلام می‌کند. برد از طریق محرک برقی شیر سه‌طرفه، مسیر گردش را تغییر می‌دهد. آب داغ مدار دستگاه وارد مبدل ثانویه می‌شود و گرمای خود را به آب مصرفی می‌دهد؛ این دو آب در حالت سالم با هم مخلوط نمی‌شوند.
در حالت زمستانی نیز اولویت با آب گرم مصرفی است. بنابراین هنگام دوش گرفتن، گرم کردن رادیاتورها موقتاً متوقف می‌شود. پس از بسته شدن شیر آب، دستگاه باید دوباره به گرمایش ساختمان برگردد. سردتر شدن رادیاتورها هنگام مصرف طولانی آب گرم، به‌تنهایی نشانهٔ خرابی نیست.
چراغ‌های پکیج اپتیما چه معنایی دارند؟
در پنل‌های چراغ‌دار اپتیما، وضعیت دستگاه با رنگ چراغ و نحوهٔ چشمک زدن آن مشخص می‌شود. برای گزارش مشکل، فقط گفتن «چراغ چشمک می‌زند» کافی نیست؛ رنگ چراغ و فاصلهٔ روشن و خاموش شدن آن هم اهمیت دارد.
جدول زیر مطابق دفترچهٔ Optima 25c و Optima Alta 35c است. برای نسخه‌های دیگر باید دفترچهٔ همان مدل بررسی شود.
| وضعیت چراغ | معنی در دفترچه |
|---|---|
| سبز ثابت | مشعل روشن است و دستگاه کار می‌کند. |
| سبز؛ یک ثانیه روشن و پنج ثانیه خاموش | دستگاه آماده‌به‌کار است و شعله‌ای وجود ندارد. |
| سبز؛ نیم‌ثانیه روشن و نیم‌ثانیه خاموش | توقف موقت؛ ممکن است دمای تنظیمی تأمین شده باشد یا دستگاه منتظر فراهم شدن شرایط کار باشد. |
| سبز با چشمک سریع و کوتاه | می‌تواند هنگام فعال شدن کنترل خودکار گرمایش در محدودهٔ مشخص‌شده روی ولوم رخ دهد. |
| قرمز ثابت | اختلال عملکرد یا فعال شدن یکی از حفاظت‌های دستگاه؛ علت از روی رنگ چراغ به‌تنهایی مشخص نمی‌شود. |
| قرمز چشمک‌زن | کلید حرارتی محدودکنندهٔ دما فعال شده است. |
| زرد ثابت | اشکال در سنسور آب گرم مصرفی؛ کنترل دمای آب با مشکل روبه‌رو است. |
چراغ سبز چشمک‌زن همیشه به معنی خرابی نیست. اگر دستگاه در حالت آماده‌به‌کار باشد و با باز شدن شیر آب به‌درستی روشن شود، این چشمک زدن می‌تواند بخشی از کار عادی آن باشد.
روشن شدن چراغ قرمز و روشن نشدن پکیج اپتیما
تعمیرکار در این وضعیت بررسی می‌کند که دستگاه تا کدام مرحله پیش می‌رود: آیا پمپ یا فن راه می‌افتد؟ آیا جرقه وجود دارد؟ شعله تشکیل می‌شود و خاموش می‌شود یا اصلاً تشکیل نمی‌شود؟
اگر جرقه وجود داشته باشد اما شعله تشکیل نشود، مسیر بررسی با حالتی که شعله روشن می‌شود و چند لحظه بعد خاموش می‌شود فرق دارد. در حالت دوم، بخش تشخیص شعله نیز باید بررسی شود. فشار مدار و حفاظت‌های فعال‌شده هم در تشخیص علت نقش دارند.
تعمیر بر اساس نتیجهٔ این بررسی‌ها انجام می‌شود؛ ممکن است رفع ایراد اتصال، سرویس یک بخش یا تعویض قطعهٔ معیوب لازم باشد. پس از آن، تعمیرکار چند بار روشن شدن دستگاه و پایداری شعله را آزمایش می‌کند.
اگر چراغ قرمز پس از راه‌اندازی مجدد برمی‌گردد، ریست کردن پی‌درپی علت خرابی را برطرف نمی‌کند.
آب گرم اپتیما سرد می‌ماند، ولی رادیاتورها گرم هستند
در این حالت، دستگاه توانایی تولید گرما دارد، اما باید مشخص شود درخواست آب گرم را تشخیص می‌دهد و گرما را به مسیر درست می‌فرستد یا نه.

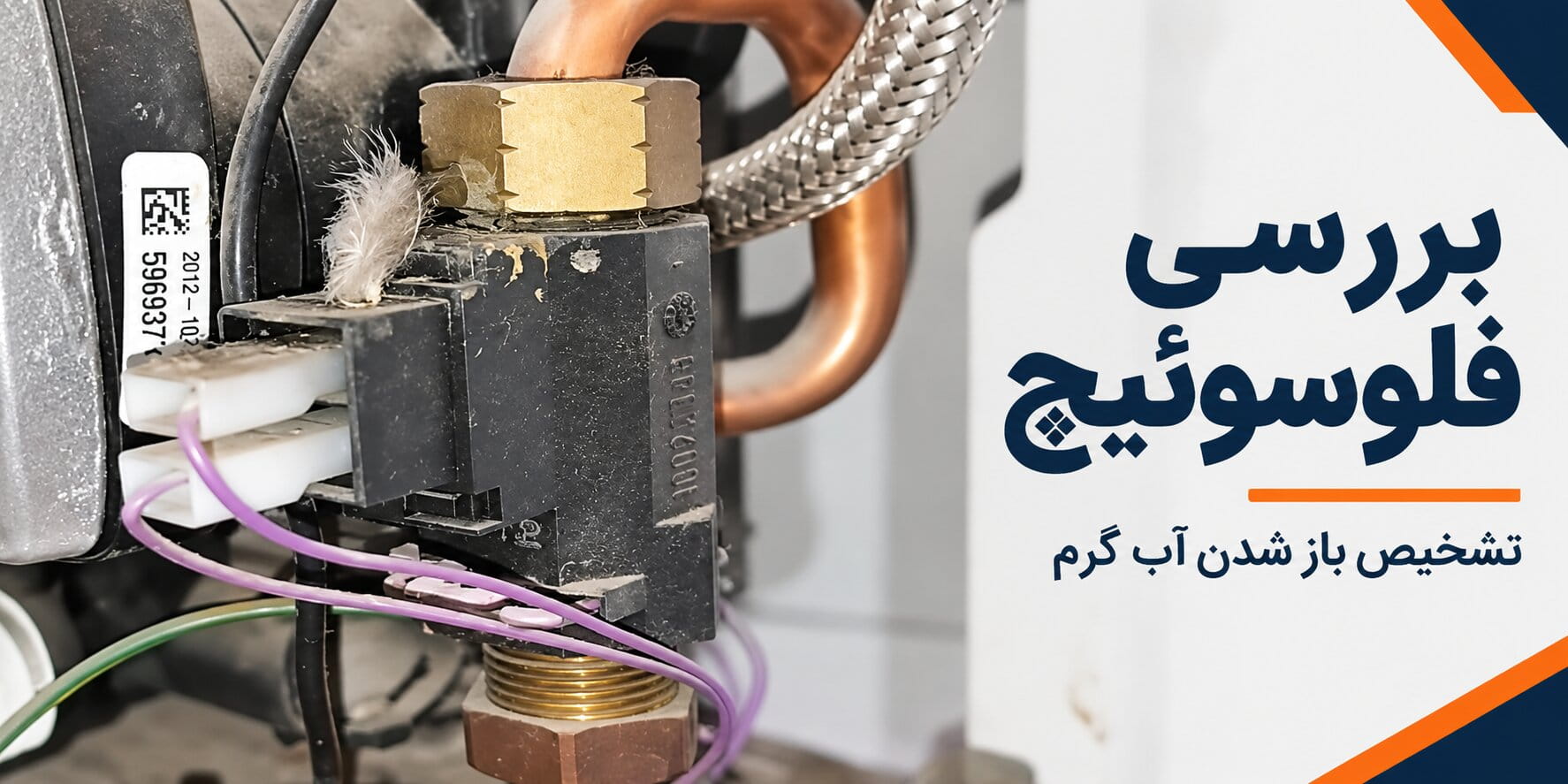

تعمیرکار شیر آب گرم را باز می‌کند و واکنش دستگاه را می‌بیند. اگر درخواست مصرف شناسایی نشود، فلوسوئیچ، اتصالات آن و رسیدن فرمان به برد بررسی می‌شوند. اگر دستگاه درخواست را دریافت کند، نوبت بررسی حرکت شیر سه‌طرفه و گرم شدن مبدل ثانویه است.
نتیجهٔ آزمایش تعیین می‌کند که ایراد از تشخیص جریان، محرک شیر، مغزی شیر سه‌طرفه یا انتقال گرماست. برای نمونه، رسیدن فرمان به محرک بدون تغییر درست مسیر آب، بررسی مجموعهٔ شیر را ضروری می‌کند.
پس از تعمیر، دمای آب خروجی و برگشت دستگاه به حالت گرمایش، بعد از بستن شیر آب، آزمایش می‌شود.
تعمیر شیر سه‌طرفه و کیت اپتیما
شیر سه‌طرفه وظیفهٔ جابه‌جایی مسیر گردش آب بین گرمایش ساختمان و مبدل ثانویه را دارد. اختلال در این مجموعه ممکن است باعث شود یکی از این دو بخش به‌درستی گرم نشود.
تعمیرکار پیش از تعویض کیت، عملکرد محرک، حرکت مغزی و آب‌بندی مسیرها را بررسی می‌کند. باید روشن شود که فرمان به شیر نمی‌رسد، محرک حرکت نمی‌کند یا قطعات داخلی با وجود حرکت، مسیر را درست نمی‌بندند.
اگر مشکل به گیرکردن یا خرابی اجزای داخلی مربوط باشد، مجموعه بازبینی و قطعات معیوب متناسب با نسخهٔ نصب‌شده تعویض می‌شوند. تعویض کیت زمانی نتیجه می‌دهد که علت مشکل واقعاً در همین مجموعه باشد.
آزمایش نهایی شامل چند بار باز و بسته کردن شیر آب گرم و کنترل تغییر وضعیت دستگاه بین مصرف و گرمایش است.
سرد و گرم شدن آب پکیج اپتیما
اگر آب حمام مرتب سرد و گرم می‌شود، تعمیرکار ابتدا بررسی می‌کند که مشکل در همهٔ شیرها وجود دارد یا فقط در یک محل. سپس مقدار و پایداری جریان آب، تشخیص مصرف، دمای گزارش‌شده توسط سنسور و عملکرد شعله را ارزیابی می‌کند.
رسوب مبدل ثانویه یکی از موارد قابل‌بررسی است، اما نوسان دما به‌تنهایی برای تجویز اسیدشویی کافی نیست. اختلال در تشخیص جریان یا کنترل دما نیز باید بررسی شود.
اگر گرفتگی مبدل تأیید شود، رسوب‌زدایی با روش و مادهٔ سازگار با آن انجام می‌شود. اگر آزمایش سنسور یا اتصالات آن ایراد را نشان دهد، تعمیر به همان بخش محدود می‌شود. در پایان، آب برای مدتی با جریان معمول مصرف باز می‌ماند تا پایداری دما مشخص شود.
علت گرم نشدن رادیاتورها در پکیج اپتیما
اولین بررسی، قرار داشتن دستگاه در وضعیت زمستانی و باز بودن مسیر گرمایش است. اگر ترموستات اتاقی نصب شده باشد، تنظیم و فرمان آن نیز بررسی می‌شود.

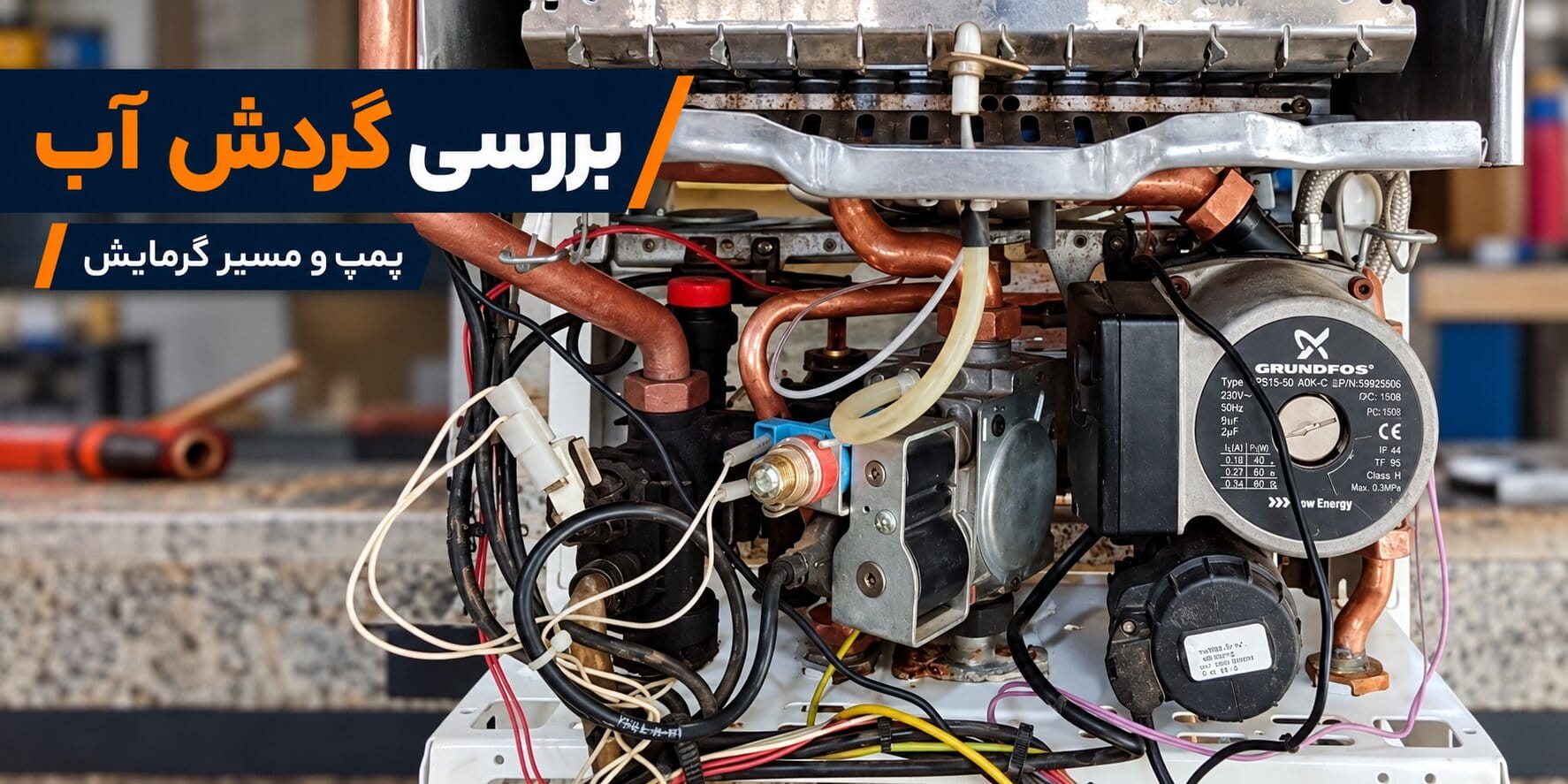

وقتی آب گرم مصرفی مناسب است ولی همهٔ رادیاتورها سرد می‌مانند، تعمیرکار برگشت شیر سه‌طرفه به حالت گرمایش، گردش پمپ و باز بودن مسیر رفت‌وبرگشت را کنترل می‌کند. اگر فقط بعضی رادیاتورها خوب گرم نشوند، هوا، گرفتگی یا توزیع نامناسب جریان در مدار هم مطرح است.
هواگیری زمانی انجام می‌شود که وجود هوا مشخص باشد. سرد بودن بخشی از رادیاتور به‌تنهایی ثابت نمی‌کند که مشکل حتماً با هواگیری برطرف می‌شود.
بعد از رفع ایراد، تعمیرکار گرم شدن رادیاتورها و رفتار دمای دستگاه را بررسی می‌کند؛ روشن شدن مشعل به‌تنهایی نشانهٔ پایان تعمیر نیست.
نحوه هواگیری پکیج بوتان مدل اپتیما
اگر بالای رادیاتورها سرد مانده یا از مدار گرمایش صدای شرشر شنیده می‌شود، ممکن است هوا در سیستم جمع شده باشد. برای هواگیری رادیاتورها، ابتدا پکیج را خاموش کنید و صبر کنید رادیاتورها خنک شوند. ظرفی زیر شیر هواگیری بالای رادیاتور بگذارید و پیچ آن را با آچار مخصوص کمی باز کنید؛ نیازی به بیرون آوردن کامل پیچ نیست. پس از خروج هوا، وقتی آب به‌صورت پیوسته بیرون آمد، پیچ را ببندید. این کار را برای رادیاتورهای نیازمند هواگیری تکرار کنید.

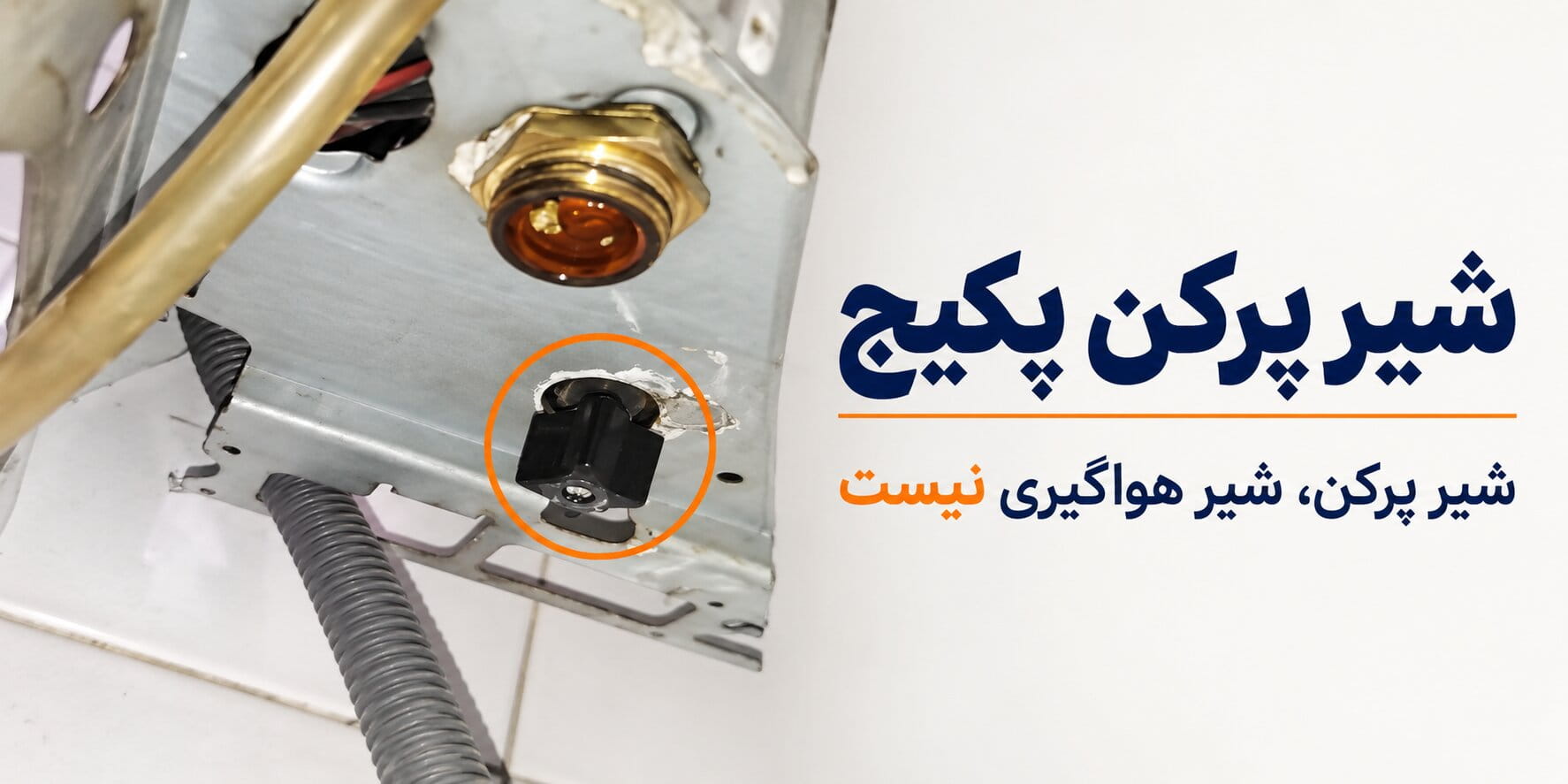

پس از هواگیری، فشار مدار را از روی عقربهٔ پکیج بررسی کنید. اگر فشار پایین آمده است، شیر پرکن را به‌آرامی باز کنید تا فشار در حالت سرد به محدودهٔ توصیه‌شده در دفترچهٔ همان مدل برسد؛ برای اپتیما 25c و Alta 35c این محدوده ۱ تا ۱٫۵ بار است. سپس شیر پرکن را کاملاً ببندید. شیر پرکن آب را به مدار اضافه می‌کند؛ خروج هوا از شیر هواگیری رادیاتور و هواگیر خودکار دستگاه انجام می‌شود. افت فشار نیز به‌تنهایی دلیل نیاز به هواگیری نیست و در صورت تکرار باید علت آن بررسی شود.
گاهی، به‌ویژه پس از تخلیه و پر کردن مدار یا تعمیر دستگاه، بررسی هواگیری بخش داخلی پکیج هم لازم می‌شود. در این مرحله، سرویسکار پس از قطع برق و خنک شدن دستگاه، وضعیت پمپ و شیر هواگیری خودکار یا «ایرونت» را بررسی می‌کند. اگر پمپ نصب‌شده دارای پیچ مخصوص هواگیری باشد و دستورالعمل آن اجازه دهد، تعمیرکار پیچ را به‌اندازهٔ لازم شل می‌کند تا هوای محبوس خارج شود و سپس آن را می‌بندد و آب‌بندی را کنترل می‌کند. باز کردن کامل این پیچ ممکن است باعث خروج آب تحت فشار شود؛ این کار را به سرویسکار بسپارید.
سرویسکار همچنین مطمئن می‌شود درپوش ایرونت مطابق دستورالعمل قطعه در وضعیت مناسب قرار دارد و مسیر خروج هوا مسدود نیست. اگر ایرونت نشتی داشته باشد، باید علت نشتی برطرف یا قطعه تعویض شود؛ بستن دائمی درپوش، عملکرد هواگیری خودکار را متوقف می‌کند. اگر پمپ پس از هواگیری همچنان کار نکند، بررسی برق‌رسانی، گیرکردن محور یا خرابی پمپ لازم است و نباید مشکل را صرفاً به وجود هوا نسبت داد.
در پایان، پکیج در حالت زمستانی راه‌اندازی می‌شود تا گردش آب، گرم شدن رادیاتورها، صداهای دستگاه و نبود نشتی بررسی شوند. فشار مدار نیز پس از سرد شدن دوباره کنترل می‌شود. برگشت مکرر هوا یا نیاز پی‌درپی به باز کردن شیر پرکن، نشانه‌ای است که به بررسی بیشتر نیاز دارد.
افت فشار یا بالا رفتن فشار اپتیما

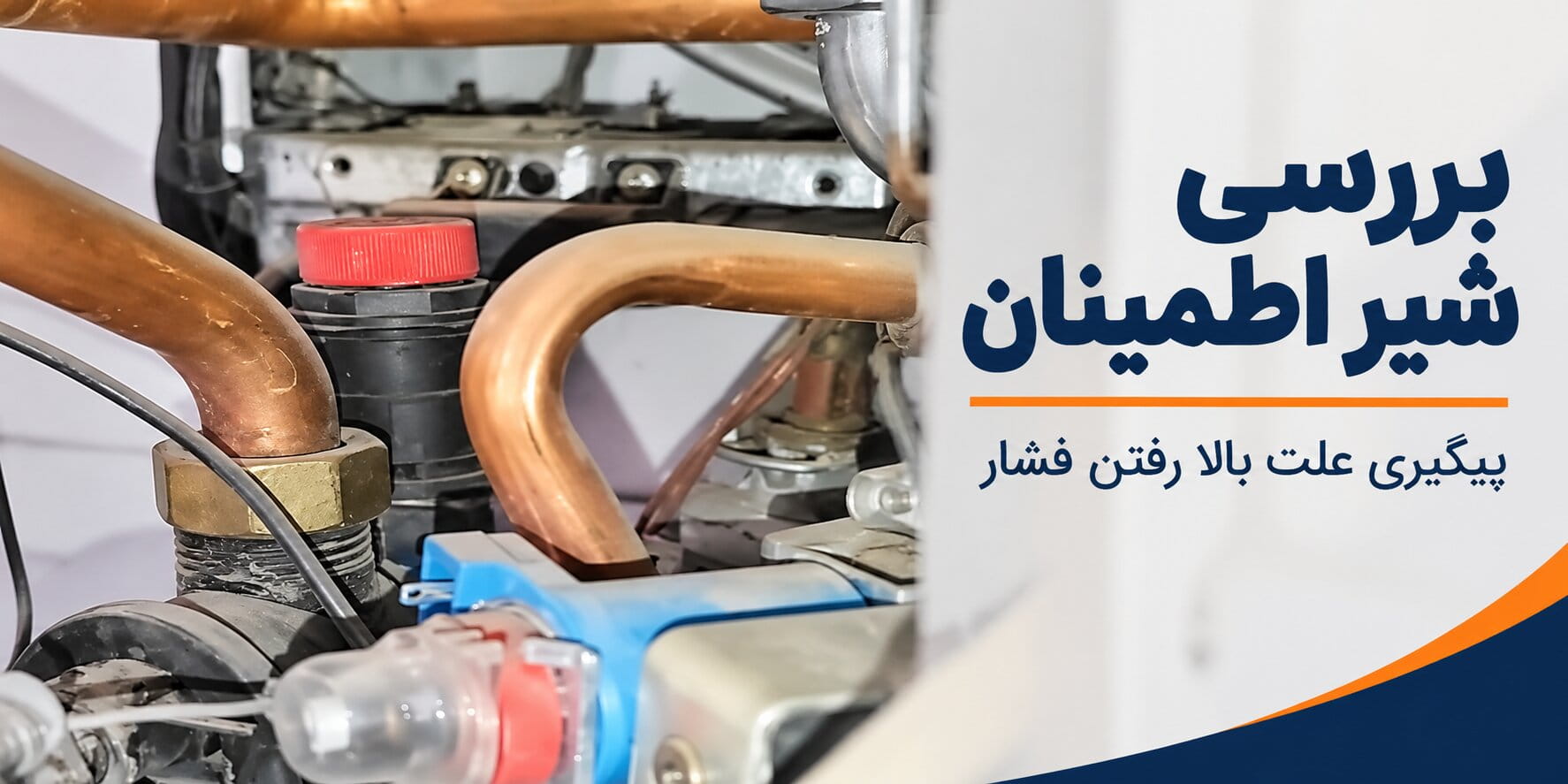

اگر فشار مرتب پایین می‌آید، تعمیرکار اتصالات زیر دستگاه، مدار رادیاتورها و خروجی شیر اطمینان را از نظر نشتی بررسی می‌کند. پر کردن مجدد مدار بدون پیدا کردن علت، ممکن است فقط برای مدتی دستگاه را راه بیندازد.
زمان تغییر فشار نیز به تشخیص کمک می‌کند. بالا رفتن زیاد فشار هنگام گرم شدن و افت آن پس از سرد شدن، بررسی منبع انبساط را ضروری می‌کند. افزایش فشار در حالت سرد و خاموش، مسیر بررسی متفاوتی دارد و باید ورود ناخواستهٔ آب به مدار بررسی شود.
فشار باد منبع انبساط باید در شرایط صحیح آزمایش اندازه‌گیری شود. صرفاً فشار دادن سوزن والف یا مشاهدهٔ عقربهٔ پکیج، جای این آزمایش را نمی‌گیرد.
پس از تعمیر، فشار دستگاه در حالت سرد و پس از گرم شدن مقایسه می‌شود. در دفترچهٔ مدل‌های 25c و Alta 35c، محدودهٔ معمول فشار مدار ۱ تا ۱٫۵ بار ذکر شده است؛ برای سایر نسخه‌ها باید راهنمای همان دستگاه ملاک باشد.
داغ شدن بیش از حد و چراغ قرمز چشمک‌زن
در مدل‌های تحت پوشش دفترچه، چراغ قرمز چشمک‌زن به فعال شدن محدودکنندهٔ دما مربوط است. در این وضعیت، تعمیرکار باید علت افزایش دما را پیدا کند.
بررسی پمپ، باز بودن مسیر گردش، وجود هوا، گرفتگی‌ها و صحت سنجش دما به تفکیک علت کمک می‌کند. اگر آب به‌درستی گردش نکند، رفع مشکل گردش لازم است؛ تعویض کلید حرارتی بدون بررسی علت فعال شدن آن، ممکن است مشکل را باقی بگذارد.
پس از رفع ایراد، دستگاه باید زیر بار کار کند تا افزایش تدریجی دما و توقف و شروع مجدد مشعل بررسی شود. یکسره کردن حفاظت حرارتی، تعمیر محسوب نمی‌شود.

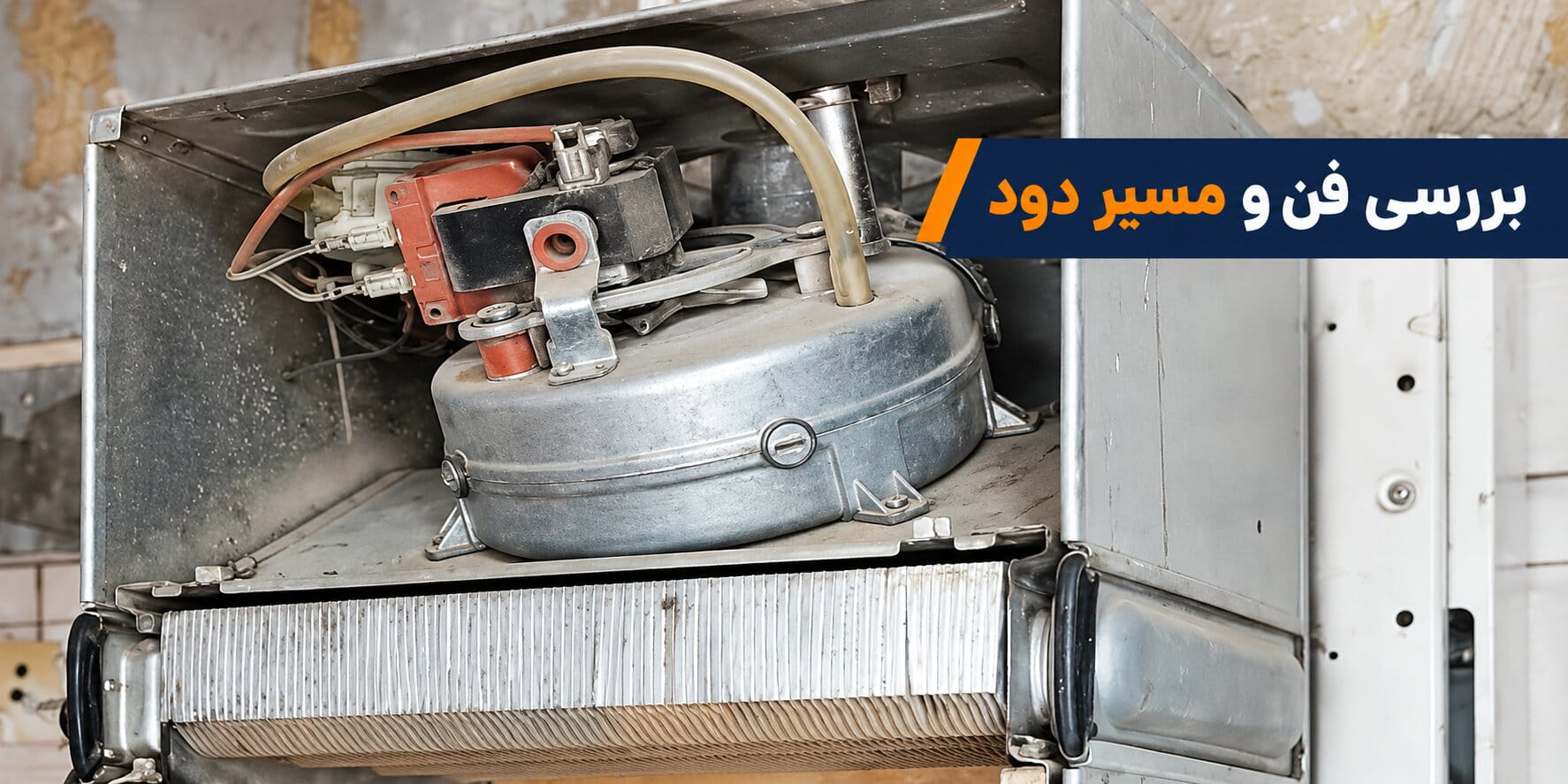

تعمیر فن و بررسی دودکش اپتیما
در نسخه‌های فن‌دار، تعمیرکار عملکرد فن را همراه با مسیر ورود هوا، خروج دود و بخش کنترل تخلیهٔ دود بررسی می‌کند. کار نکردن فن الزاماً به معنی سوختن آن نیست؛ باید مشخص شود برق و فرمان لازم به فن می‌رسد یا نه.
اگر فن راه می‌افتد ولی دستگاه وارد مرحلهٔ بعد نمی‌شود، بررسی مسیر هوا و دود و اجزای کنترلی مرتبط ادامه پیدا می‌کند. پس از رفع ایراد، راه‌اندازی دستگاه و عملکرد حفاظت‌های این بخش آزمایش می‌شود.
در مدل‌های چگالشی 25c و Alta 35c، مسیر تخلیهٔ آب چگالیده نیز بخشی از بررسی است. این ویژگی را نباید به همهٔ نسخه‌های اپتیما تعمیم داد.
چه زمانی برد اپتیما نیاز به تعمیر دارد؟
وقتی دستگاه روشن نمی‌شود یا یکی از قطعات فرمان نمی‌گیرد، برد یکی از بخش‌های قابل‌بررسی است. بااین‌حال، ابتدا باید برق ورودی، اتصالات، ورودی سنسورها و سلامت قطعه‌ای که قرار است راه بیفتد بررسی شود.
برای مثال، حرکت نکردن شیر سه‌طرفه ممکن است از محرک یا اتصالات آن باشد. زمانی بررسی برد تعیین‌کننده می‌شود که ورودی‌ها و شرایط لازم فراهم باشند، اما فرمان مورد انتظار صادر نشود.
پس از تعمیر یا تعویض برد، دستگاه باید در هر دو حالت آب گرم مصرفی و گرمایش آزمایش شود. خاموش شدن چراغ خطا به‌تنهایی کافی نیست.

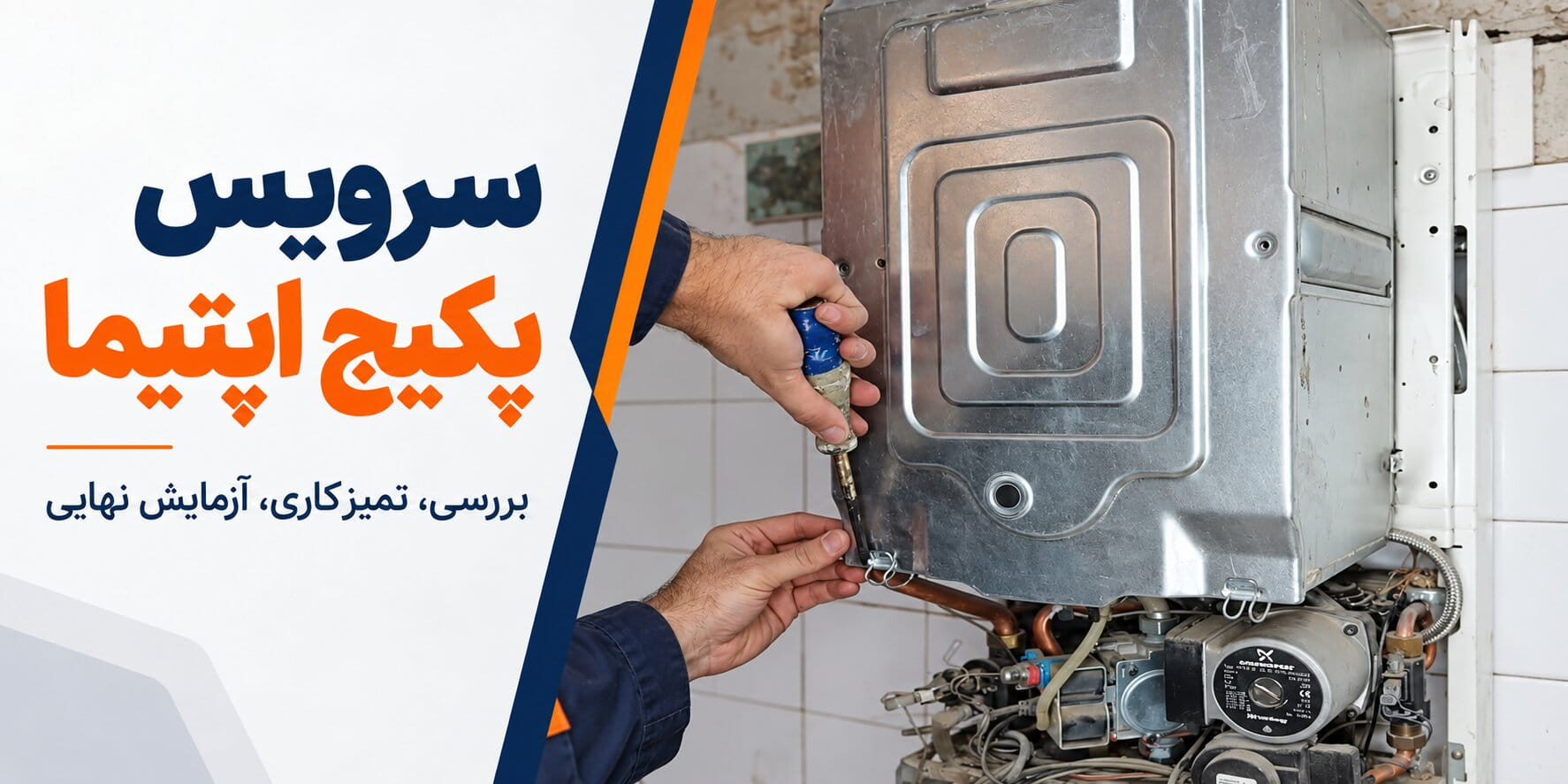

سرویس پکیج بوتان اپتیما شامل چه کارهایی است؟
سرویسکار ابتدا دستگاه را در حال کار بررسی می‌کند تا وضعیت فشار، دما، شعله و گردش آب مشخص شود. سپس متناسب با وضعیت پکیج، این کارها انجام می‌شوند:
| بخش مورد بررسی | کاری که در سرویس انجام می‌شود |
|---|---|
| مدار آب و اتصالات | بررسی نشتی، صافی‌ها و مسیر گردش؛ تمیزکاری یا رفع گرفتگی در صورت نیاز |
| منبع انبساط | بررسی عملکرد و اندازه‌گیری فشار باد در شرایط صحیح؛ تنظیم یا تعویض در صورت تأیید ایراد |
| پمپ و شیر سه‌طرفه | کنترل گردش و تغییر مسیر؛ باز کردن و تعمیر فقط در صورت نیاز |

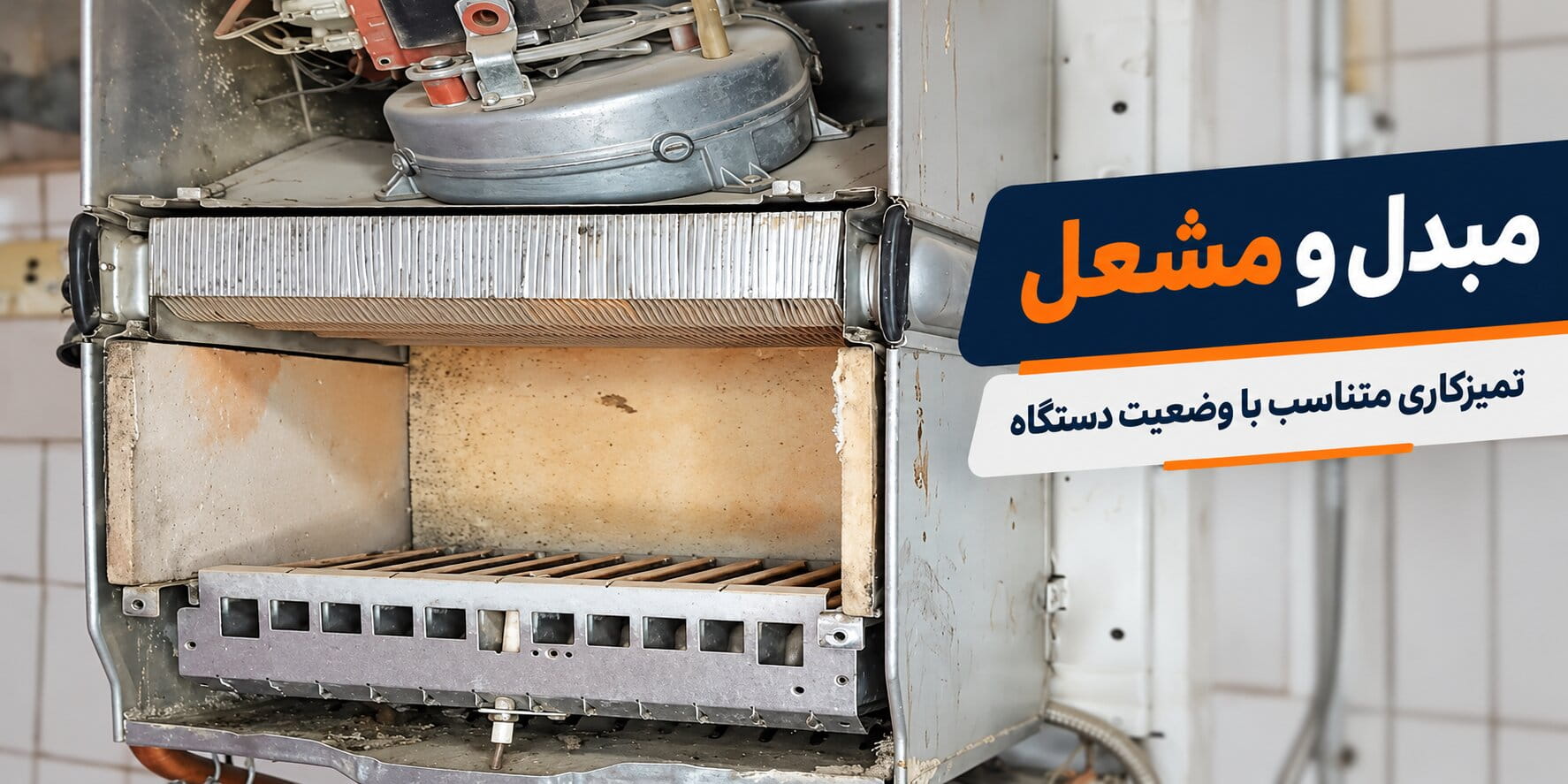

| مبدل‌ها | بررسی انتقال گرما و نشانه‌های گرفتگی؛ رسوب‌زدایی در صورت تأیید رسوب |
| مشعل و الکترودها | بررسی وضعیت احتراق، آلودگی، اتصالات و سلامت اجزا؛ نظافت مطابق نیاز دستگاه |
| فن و دودکش | کنترل عملکرد، اتصالات و باز بودن مسیر هوا و دود |
| مدل‌های چگالشی | بررسی مسیر خروج آب چگالیده و اجزای مربوط به آن |
| آزمایش پایانی | کنترل نشتی، فشار، پایداری آب گرم و برگشت دستگاه به گرمایش |
بوتان در دفترچهٔ پیوست، بازدید و سرویس سالانه را توصیه کرده است. بااین‌حال، بازدید سالانه لزوماً به معنی اسیدشویی مبدل یا تعویض قطعات نیست؛ انجام این کارها باید به وضعیت دستگاه وابسته باشد.

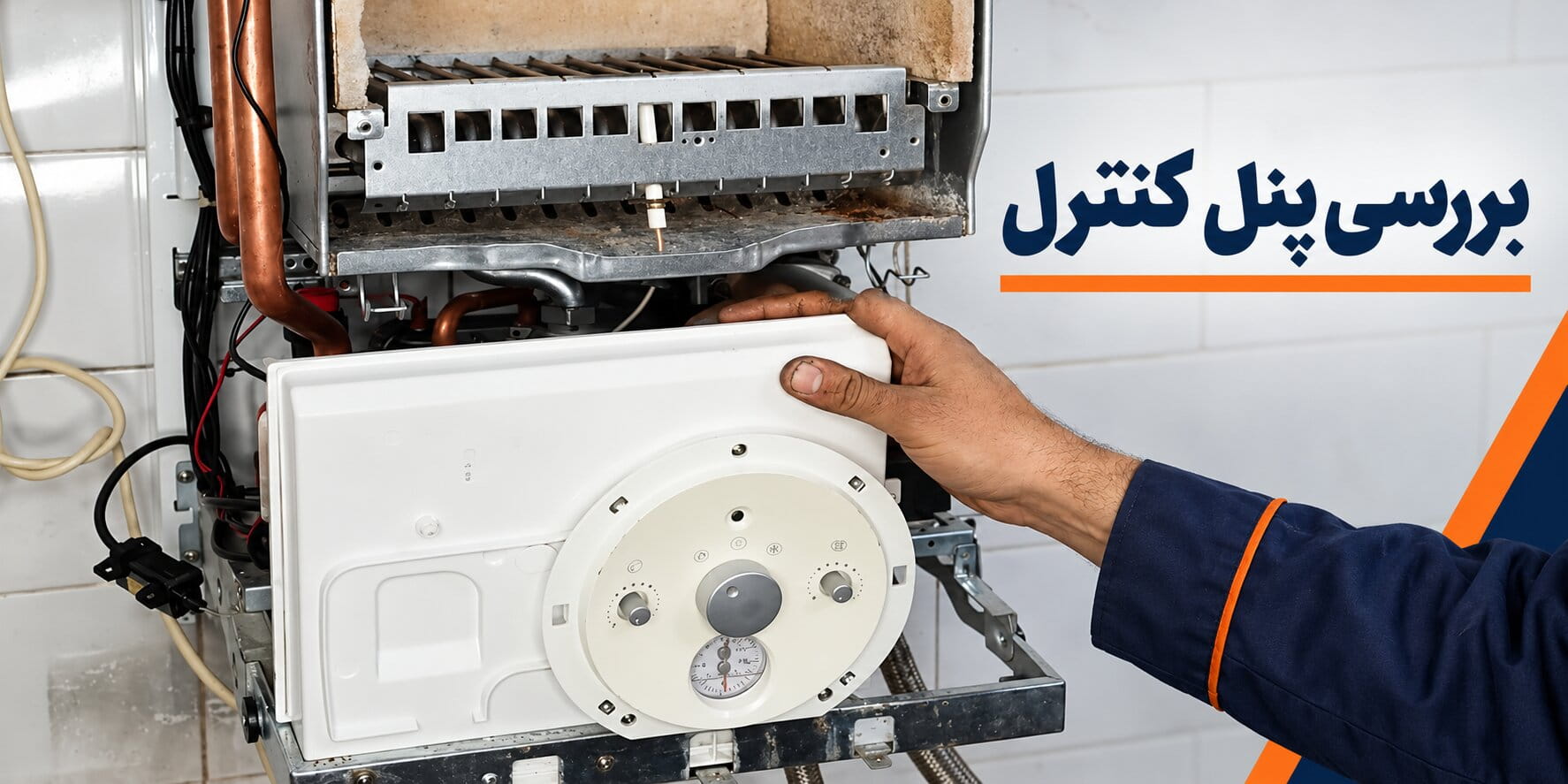

پنل کنترل پکیج اپتیما
در این مدل، ولوم وسط برای انتخاب وضعیت تابستانی، زمستانی و قطع موقت یا راه‌اندازی مجدد است. ولوم با علامت شیر آب، دمای آب گرم مصرفی را تنظیم می‌کند و ولوم با علامت رادیاتور، مربوط به دمای مدار گرمایش است.
بنابراین در زمستان هم برای تغییر دمای آب حمام باید از ولوم آب مصرفی استفاده کرد. تغییر ولوم رادیاتورها، تنظیم آب گرم مصرفی را عوض نمی‌کند.
نشانگر عقربه‌ای نیز فشار و دمای مدار را نمایش می‌دهد. هنگام تماس با تعمیرکار، مقدار فشار و رنگ و وضعیت چراغ را گزارش کنید؛ این اطلاعات از توضیح کلی «پکیج کار نمی‌کند» مفیدتر است.
چه زمانی با تعمیرکار تماس بگیریم؟
اگر چراغ خطا پس از راه‌اندازی مجدد برمی‌گردد، فشار مرتب تغییر می‌کند، آب گرم ناپایدار است یا دستگاه بین آب گرم و گرمایش درست جابه‌جا نمی‌شود، عیب‌یابی لازم است. نشتی آب، داغ شدن غیرعادی و مشکل در فن یا خروج دود نیز باید بررسی شوند.
پیش از تماس، مدل روی پلاک دستگاه را یادداشت کنید و بگویید مشکل از چه زمانی شروع شده و در کدام حالت رخ می‌دهد. برای هماهنگی تعمیر یا سرویس پکیج اپتیما، می‌توانید از فهرست تعمیرکاران شهر خود در ابتدای همین صفحه استفاده کنید.
