گاهی رادیاتورها خوب گرم می‌شوند، اما آب حمام سرد می‌ماند. گاهی هم با اینکه پکیج روی حالت تابستانه است، هنگام استفاده از آب گرم، رادیاتورها داغ می‌شوند. یکی از بخش‌هایی که تعمیرکار در این شرایط بررسی می‌کند، کیت شیر سه‌راهه پکیج است؛ قطعه‌ای که در تغییر مسیر گردش آب نقش دارد.
البته این نشانه‌ها به‌تنهایی خرابی کیت را ثابت نمی‌کنند. موتور شیر سه‌راهه و بخش‌های مرتبط نیز باید بررسی شوند تا قطعه سالم بی‌دلیل تعویض نشود.
کیت تعمیر پکیج چیست و کجای دستگاه قرار دارد؟
منظور از «کیت تعمیر پکیج» در این مقاله، مغزی یا مجموعه قطعات داخلی شیر سه‌راهه در پکیج‌های دو مبدله است. این مجموعه با نام‌هایی مانند کیت هیدرولیک، کیت شیر سه‌طرفه، ست تعمیر و سوپاپ سه‌راهه هم شناخته می‌شود.
کیت معمولاً در مجموعه هیدرولیک پایین دستگاه و در محل شیر سه‌راهه قرار دارد. بسته به طراحی پکیج، این شیر ممکن است در بخش رفت یا برگشت مدار نصب شده باشد؛ بنابراین شکل قطعه و شیوه باز کردن آن در همه مدل‌ها یکسان نیست.

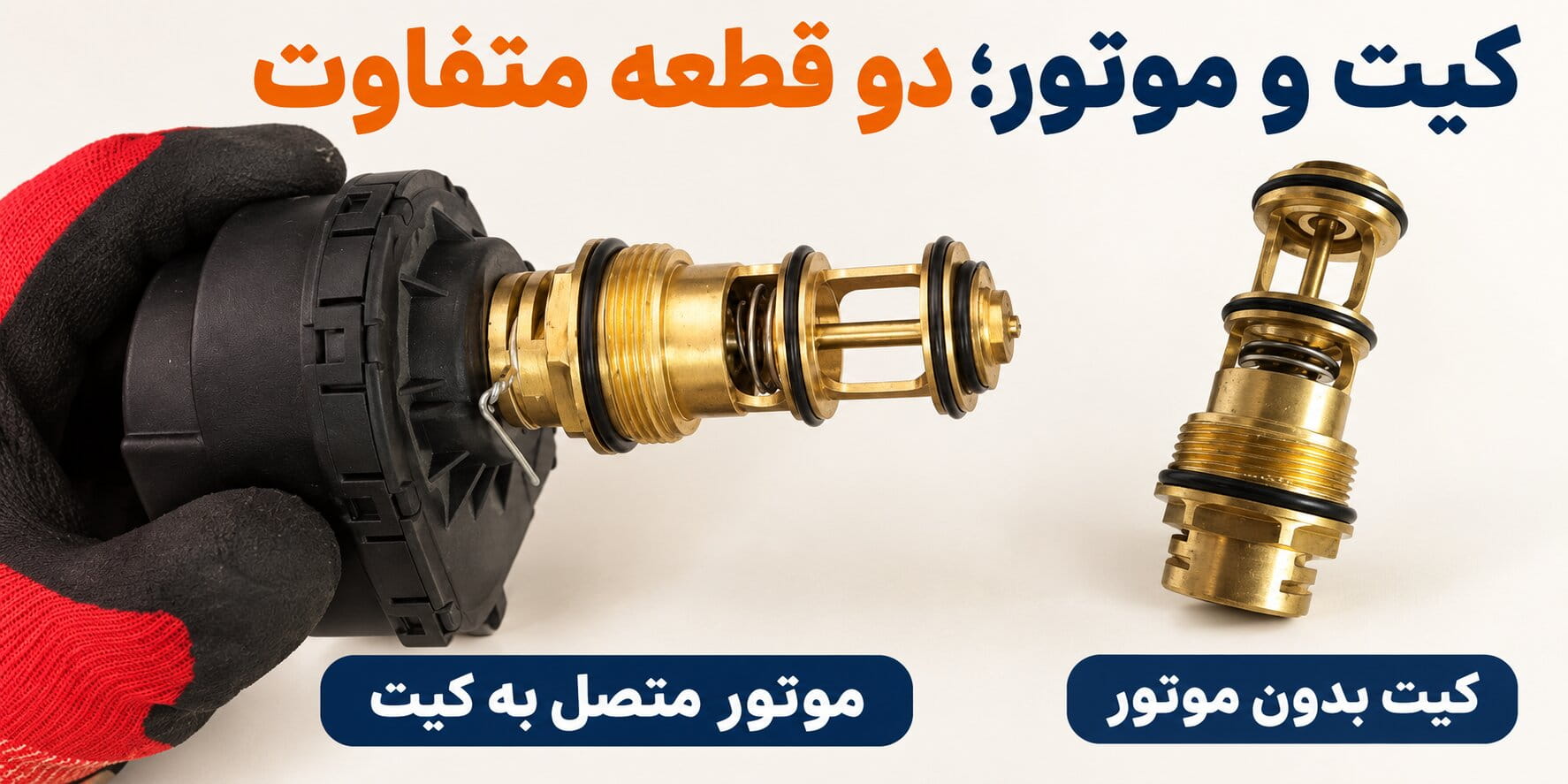

کیت تعمیر با موتور شیر سه‌راهه تفاوت دارد. موتور، نیروی حرکت را فراهم می‌کند و کیت، بخش مکانیکی تغییر مسیر و آب‌بندی داخل شیر است.
وظیفه کیت تعمیر پکیج چیست؟
در پکیج دو مبدله، آب گرم‌شده در مبدل اصلی باید متناسب با نیاز دستگاه به سمت رادیاتورها یا مبدل ثانویه گردش کند. شیر سه‌راهه با جابه‌جا کردن مغزی کیت، مسیر مناسب را باز و مسیر دیگر را می‌بندد.
وقتی گرمایش خانه فعال است و شیر آب گرم باز نیست، آب مدار گرمایش در رادیاتورها گردش می‌کند. با باز شدن شیر آب گرم، فلوسوئیچ یا فلومتر مصرف آب را تشخیص می‌دهد و برد به موتور شیر سه‌راهه فرمان می‌دهد. حرکت کیت، گردش آب مدار اولیه را به سمت مبدل ثانویه هدایت می‌کند تا آب مصرفی گرم شود.
آب رادیاتورها وارد شیر آب حمام یا آشپزخانه نمی‌شود. در مبدل ثانویه، آب مدار گرمایش و آب مصرفی از مسیرهای جداگانه عبور می‌کنند و گرما بین آن‌ها منتقل می‌شود.
پس از بسته شدن شیر آب گرم، در صورت وجود درخواست گرمایش، دستگاه دوباره گرمای موردنیاز رادیاتورها را تأمین می‌کند. جهت حرکت شفت و نحوه برگشت فنر به طراحی شیر بستگی دارد؛ نمی‌توان برای همه پکیج‌ها یک جهت حرکت ثابت تعریف کرد.

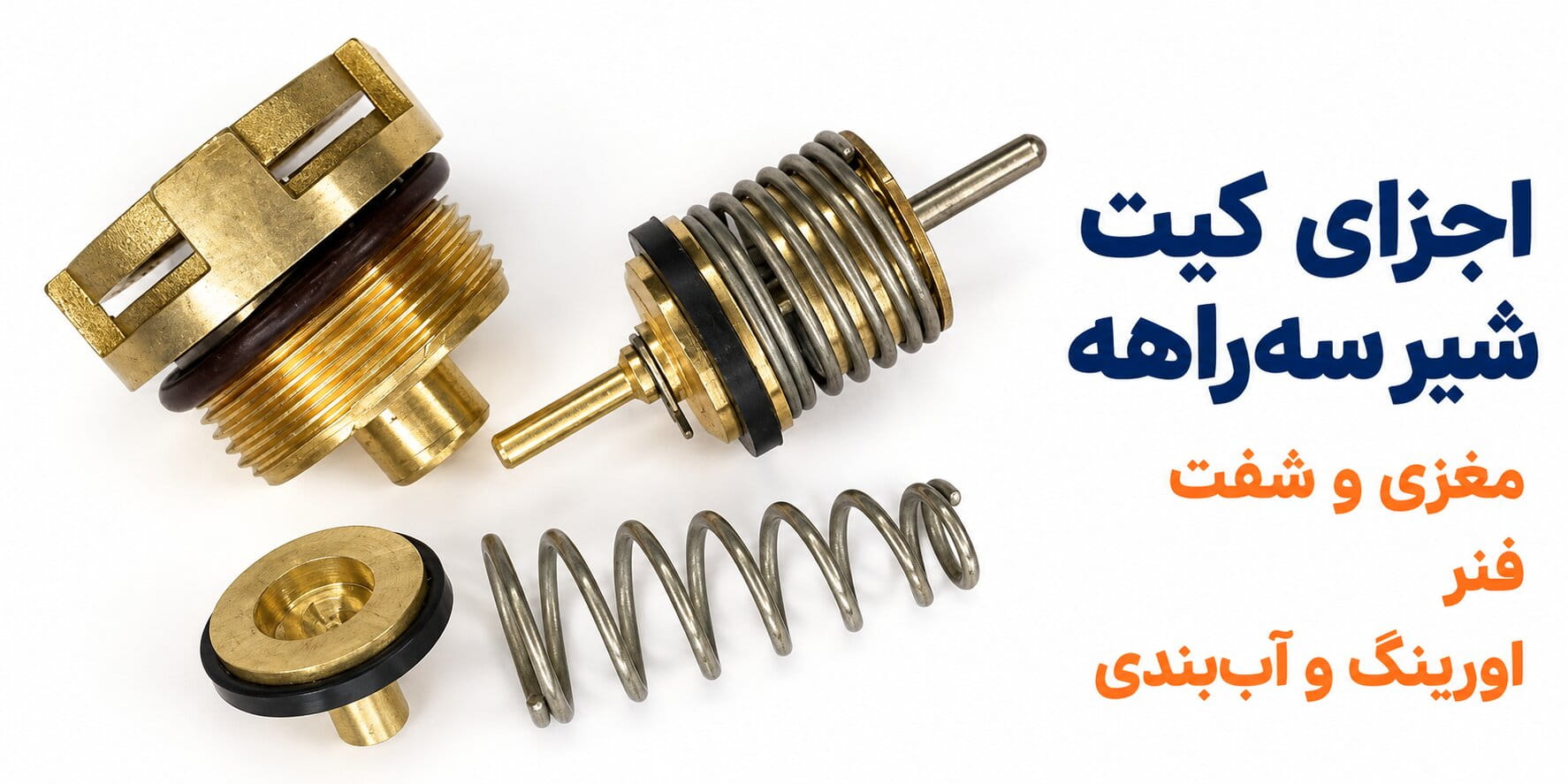

کیت شیر سه‌راهه از چه اجزایی تشکیل شده است؟
اجزای دقیق کیت با مدل دستگاه فرق می‌کند، اما بیشتر انواع کیت شیر سه‌راهه شامل این قطعات هستند:
| قطعه | وظیفه |
|---|---|
| مغزی، پیستون یا سوپاپ | باز و بسته کردن مسیرهای داخلی شیر |
| شفت یا میله رابط | انتقال حرکت محرک به بخش مکانیکی کیت |
| فنر | کمک به برگشت مجموعه متحرک در طراحی‌های فنردار |
| اورینگ و واشر | آب‌بندی محل اتصال و بخش‌های متحرک |
| بوش و کلگی | نگهداری و هدایت اجزای داخلی، متناسب با طراحی کیت |
موتور شیر سه‌راهه معمولاً قطعه‌ای جداگانه است. خرید کیت تعمیر لزوماً به معنی دریافت موتور جدید نیست.
علائم خرابی کیت تعمیر پکیج
گرم شدن رادیاتورها هنگام استفاده از آب گرم
اگر گرمایش خاموش است، اما با مصرف آب گرم رادیاتورها به‌تدریج داغ می‌شوند، ممکن است مسیر شوفاژ در شیر سه‌راهه کاملاً بسته نشود. در این حالت بخشی از آب گرم مدار اولیه به سمت رادیاتورها می‌رود.
تعمیرکار تغییر دمای مسیرها و عملکرد موتور و مغزی را بررسی می‌کند. گرم بودن لوله‌ای که از قبل داغ بوده، به‌تنهایی برای تشخیص خرابی کافی نیست.
گرم بودن رادیاتورها و سرد ماندن آب مصرفی
ممکن است دستگاه باز شدن شیر آب گرم را تشخیص دهد، اما شیر سه‌راهه مسیر را تغییر ندهد. در این وضعیت، گیر کردن کیت یا حرکت نکردن موتور از احتمال‌های قابل بررسی است.
تعمیرکار ابتدا مشخص می‌کند فرمان آب گرم دریافت شده است یا نه؛ سپس حرکت موتور و عملکرد کیت را جداگانه بررسی می‌کند.
گرم نشدن رادیاتورها
اگر شیر در موقعیت مربوط به مبدل ثانویه باقی بماند یا نتواند به وضعیت گرمایش برگردد، گردش مناسب آب در رادیاتورها مختل می‌شود. این علامت هم نیاز به بررسی دارد و دلیل قطعی خرابی کیت نیست.
نشتی آب از اطراف کیت یا زیر موتور
فرسودگی اورینگ، خرابی آب‌بندی شفت یا آسیب قطعات می‌تواند باعث چکه کردن آب شود. برای مثال در یم مورد خاص، نشتی کیت باعث ورود آب به موتور شیر سه‌راهه و خرابی آن شده بود.
به همین دلیل، چکه‌های کوچک این قسمت را نباید نادیده گرفت. اگر موتور هم آسیب دیده باشد، تعمیر فقط یکی از این دو بخش مشکل را کامل برطرف نمی‌کند.
نوسان دمای آب، صدای غیرعادی یا افزایش دما
گیر کردن مغزی و تغییر ناقص مسیر آب ممکن است با نوسان دمای آب، صدای تق‌تق هنگام تغییر وضعیت یا افزایش بیش از حد دمای دستگاه همراه باشد. بااین‌حال، این نشانه‌ها مختص خرابی کیت نیستند و ممکن است دلایل دیگری داشته باشند.
افت فشار مدار هم زمانی می‌تواند با کیت ارتباط داشته باشد که نشتی وجود داشته باشد. عبور ناخواسته آب به سمت رادیاتورها، به‌تنهایی به معنی خروج آب از مدار نیست.
علت خرابی کیت تعمیر پکیج چیست؟
از مهم‌ترین علت‌ها می‌توان به موارد زیر اشاره کرد:
- رسوب و آلودگی: تجمع ذرات در اطراف مغزی یا نشیمنگاه می‌تواند حرکت آن را سخت کند یا مانع بسته شدن کامل مسیر شود.
- فرسودگی اورینگ‌ها و واشرها: آب‌بندی ضعیف می‌شود و ممکن است نشتی از اطراف شفت یا محل اتصال ایجاد شود.
- آسیب فنر یا قطعات متحرک: ضعیف شدن فنر، تغییر شکل یا گیر کردن اجزا می‌تواند برگشت کیت را مختل کند.
- دمای بیش از حد: گرمای غیرعادی می‌تواند به اجزای کیت و آب‌بندی‌ها آسیب برساند.
- نصب نادرست: جا افتادن ناقص قطعه، پیچ‌خوردگی اورینگ یا نصب در جهت اشتباه می‌تواند باعث نشتی و اختلال عملکرد شود.
- قطعه نامناسب یا معیوب: شباهت ظاهری برای انتخاب کیت کافی نیست؛ قطعه باید با مدل دستگاه و مجموعه شیر سازگار باشد.
تعمیرکار چگونه خرابی کیت را از خرابی موتور تشخیص می‌دهد؟
عیب‌یابی از بررسی رفتار دستگاه شروع می‌شود. تعمیرکار هنگام باز و بسته شدن آب گرم، دریافت فرمان، تغییر وضعیت شیر و دمای مسیرهای مربوط را کنترل می‌کند.
سپس بخش برقی و مکانیکی از یکدیگر تفکیک می‌شوند:
| نتیجه بررسی | مسیر ادامه عیب‌یابی |
|---|---|
| موتور حرکت نمی‌کند | بررسی فرمان، برق‌رسانی و سلامت موتور |
| موتور حرکت دارد، اما مغزی گیر می‌کند | بررسی حرکت کیت، فنر و آلودگی داخل شیر |
| مجموعه حرکت می‌کند، اما مسیر درست بسته نمی‌شود | بررسی سوپاپ، آب‌بندی و نشیمنگاه |
| از اطراف شفت نشتی دیده می‌شود | بررسی اورینگ‌ها و احتمال آب‌خوردگی موتور |
آزمایش موتور باید مطابق مشخصات همان قطعه انجام شود.
آیا کیت تعمیر پکیج قابل تعمیر است؟
در بعضی مدل‌ها بله؛ تعویض کامل کیت همیشه لازم نیست. اگر مشکل به اورینگ، واشر یا فنر محدود باشد و سایر اجزا سالم باشند، تعمیرکار می‌تواند قطعه معیوب را با نمونه مناسب جایگزین کند.
برای مثال، در برخی کیت‌های قابل باز شدن، بوش داخلی خارج می‌شود و اورینگ آسیب‌دیده تعویض می‌گردد. اگر آلودگی مانع حرکت باشد، تمیزکاری مناسب و بررسی مجدد حرکت مغزی می‌تواند بخشی از تعمیر باشد.
اما در صورت آسیب جدی مغزی، تغییر شکل قطعات یا در دسترس نبودن لوازم سازگار، تعویض مجموعه کیت مطرح می‌شود. خرابی بدنه یا نشیمنگاه شیر نیز ممکن است با تعویض کیت برطرف نشود و به بررسی کل شیر نیاز داشته باشد.
تصمیم بین تعمیر و تعویض باید پس از بازدید گرفته شود؛ نمی‌توان گفت تعویض کامل همیشه اقتصادی‌تر است یا تعویض یک اورینگ همیشه کافی خواهد بود.
نحوه تعویض کیت تعمیر پکیج
مراحل زیر روند کار تعمیرکار را توضیح می‌دهد. تعداد پیچ‌ها، نوع خار و روش خارج کردن کیت در مدل‌های مختلف متفاوت است.
۱. آماده‌سازی دستگاه: برق قطع می‌شود و پس از خنک شدن دستگاه، مدار مربوط ایزوله و فشار آن به روش مناسب همان مدل تخلیه می‌شود.
۲. دسترسی به شیر: تعمیرکار موتور و نگهدارنده‌های لازم را جدا می‌کند تا به کیت دسترسی داشته باشد. هم‌زمان آثار نشتی و آب‌خوردگی موتور بررسی می‌شوند.
۳. خارج کردن کیت: پیچ، خار یا اتصال نگهدارنده متناسب با طراحی شیر باز می‌شود. انواع اتصال پیچی و چرخشی در انواع مختلف کیت دیده می‌شود.

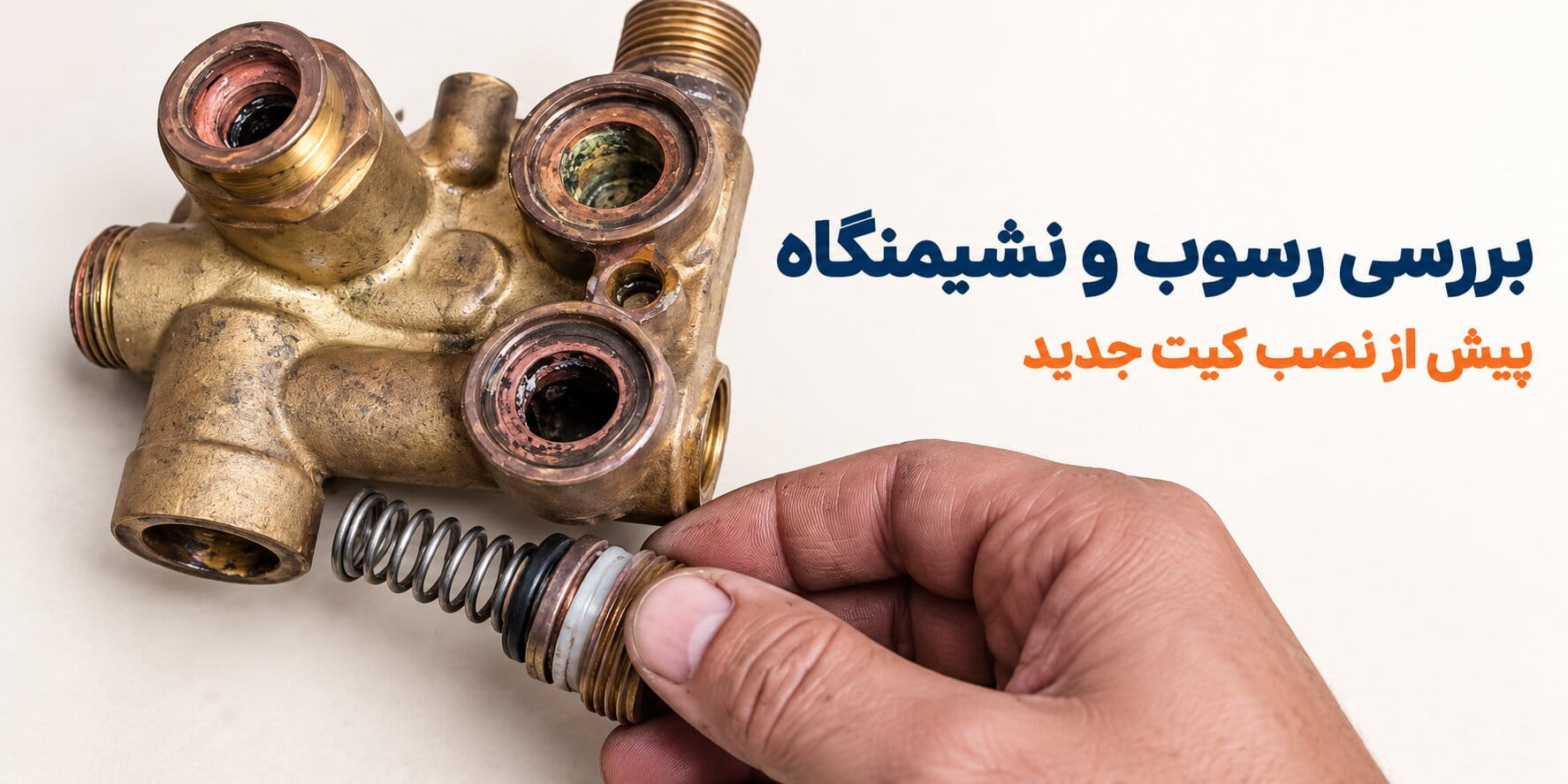

۴. بررسی محل نصب: آلودگی، رسوب و وضعیت نشیمنگاه بررسی می‌شود تا علت گیر کردن یا نشتی باقی نماند.

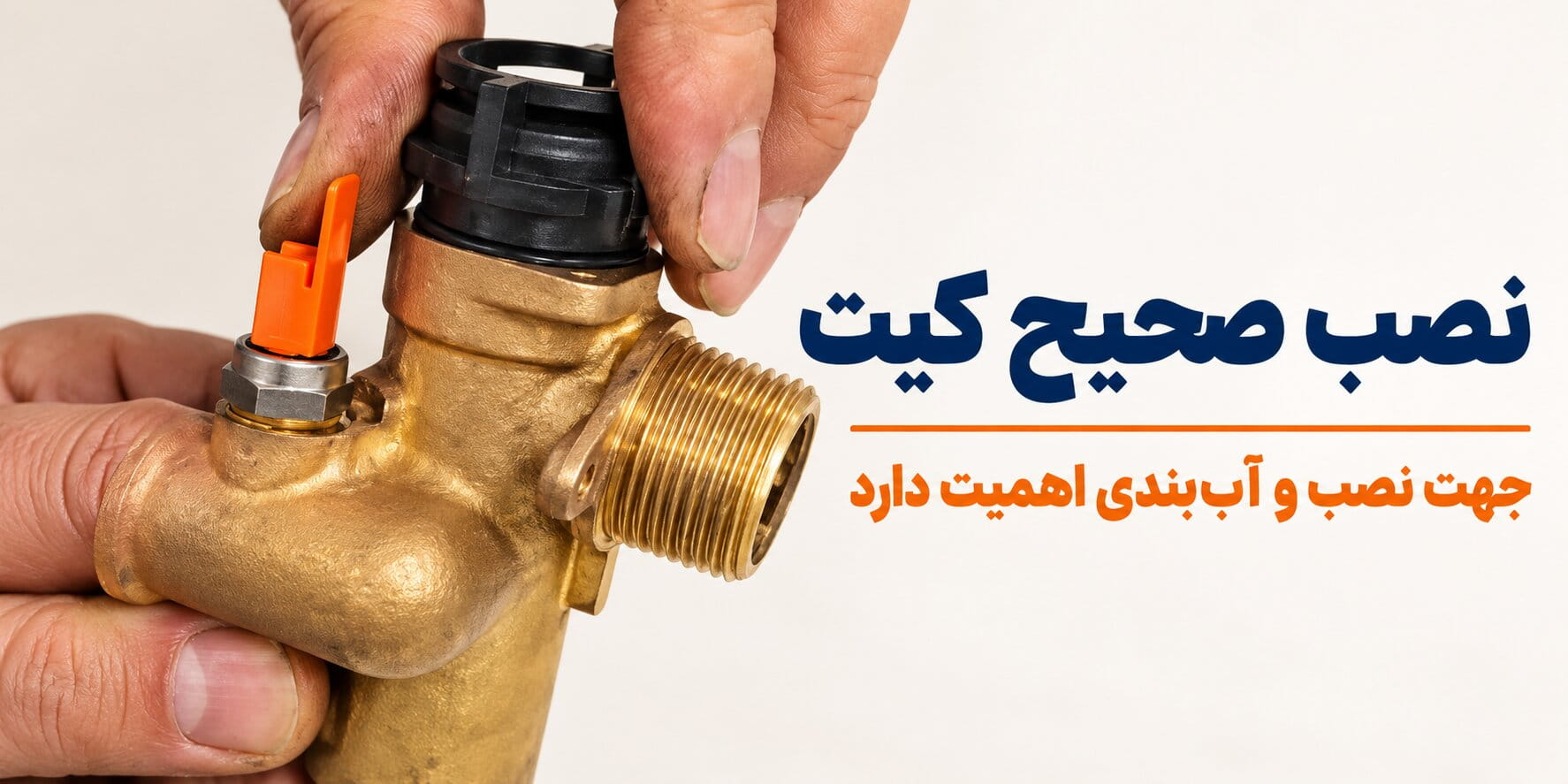

۵. نصب قطعه سازگار: کیت با جهت صحیح و اورینگ‌های سالم نصب می‌شود. گاهی تعمیرکار برای نصب اورینگ از گریس سیلیکون استفاده می‌کند؛ انتخاب روان‌کننده باید با جنس آب‌بندی و دستور سازنده سازگار باشد.
۶. بستن موتور و اتصالات: خارها، پیچ‌ها و سوکت‌ها در جای صحیح قرار می‌گیرند.
۷. پر کردن و آزمایش: فشار مدار طبق دستور دستگاه تنظیم، هواگیری انجام و محل تعمیر از نظر نشتی بررسی می‌شود. سپس عملکرد آب گرم و گرمایش، هر دو، آزمایش می‌شوند.
باز کردن شیر آب گرم به‌تنهایی به معنی تخلیه فشار مدار شوفاژ نیست. همچنین روش تخلیه یا جهت نصب نمایش‌داده‌شده برای یک پکیج را نباید به همه مدل‌ها تعمیم داد.

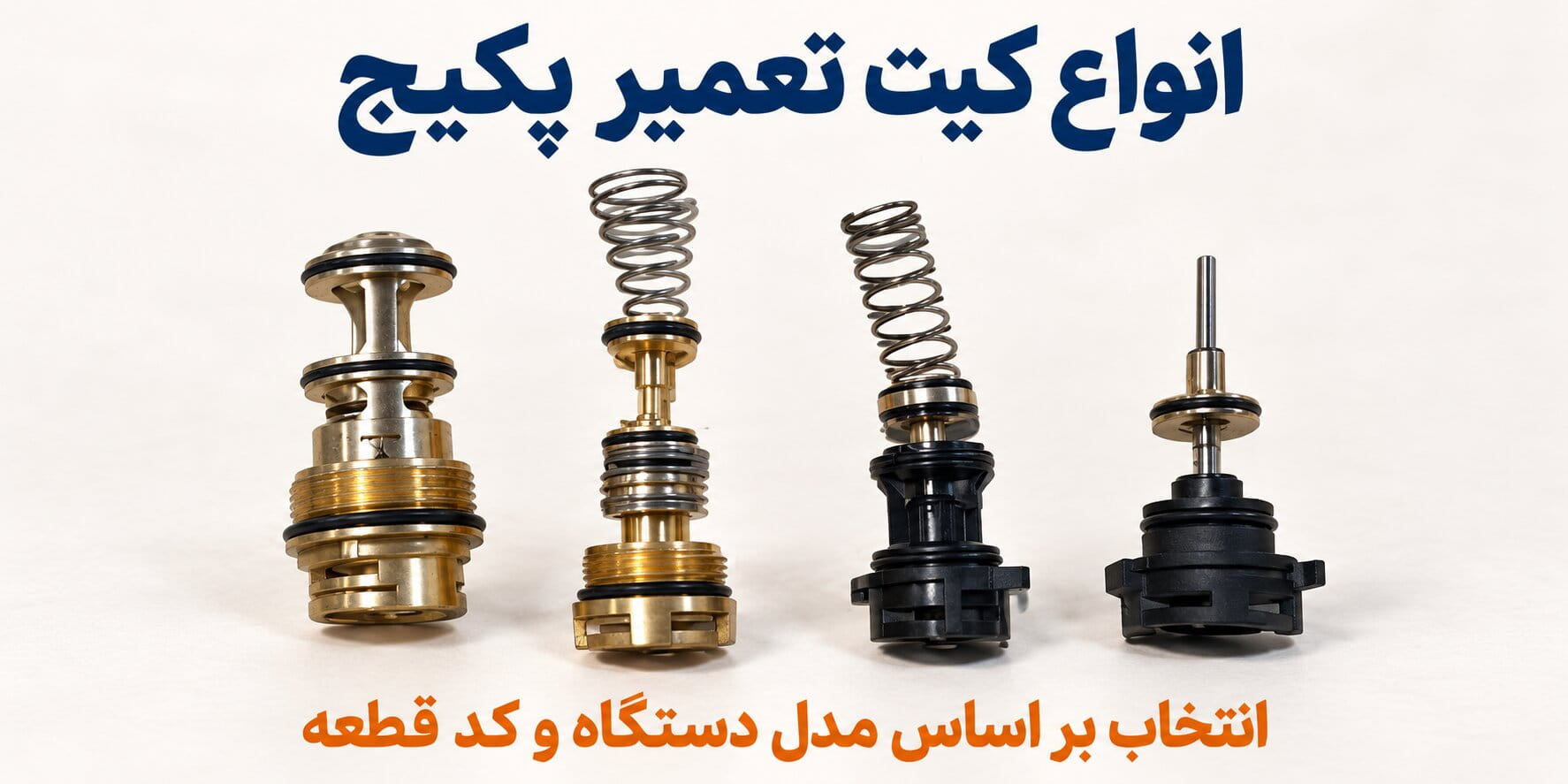

انواع کیت تعمیر پکیج
کیت‌ها از نظر جنس کلگی، ساختمان داخلی و نوع اتصال تفاوت دارند.
| نوع یا نمونه | ویژگی |
|---|---|
| کیت با کلگی برنجی | در بعضی طراحی‌ها امکان باز کردن و تعویض اجزای آب‌بندی وجود دارد. |
| کیت با کلگی پلاستیکی | باید متناسب با طراحی مجموعه هیدرولیک انتخاب شود. |
| کیت یکپارچه | بخش‌های متحرک در یک مجموعه قرار دارند. |
| کیت چندتکه | اجزا در چند بخش مجموعه شیر نصب می‌شوند. |
| کیت‌های دارای اتصال پیچی، خاری یا چرخشی | روش باز و بسته کردن آن‌ها متفاوت است. |
صرف برنجی بودن نیز برای قضاوت درباره کیفیت کافی نیست. مدل دقیق دستگاه، کد قطعه، ابعاد و نوع اتصال باید هنگام انتخاب بررسی شوند.
پس از تعمیر چه چیزهایی باید کنترل شود؟
کار با نصب قطعه تمام نمی‌شود. تعمیرکار باید مطمئن شود:
- از کیت و محل اتصال آن نشتی وجود ندارد.
- با درخواست آب گرم، مسیر گردش آب درست تغییر می‌کند.
- در حالت گرمایش، رادیاتورها به‌درستی گرم می‌شوند.
- مشکل قبلی، مانند گرم شدن ناخواسته رادیاتورها یا سرد ماندن آب مصرفی، برطرف شده است.
- اگر موتور آب‌خورده یا آسیب‌دیده بود، وضعیت آن نیز تعیین تکلیف شده است.
برای کاهش احتمال خرابی مجدد، رسیدگی به نشتی‌های کوچک و بررسی عملکرد شیر در سرویس دوره‌ای اهمیت دارد. سرویس پکیج به معنی تعویض اجباری کیت در هر نوبت نیست؛ تعویض باید بر اساس وضعیت قطعه انجام شود.
