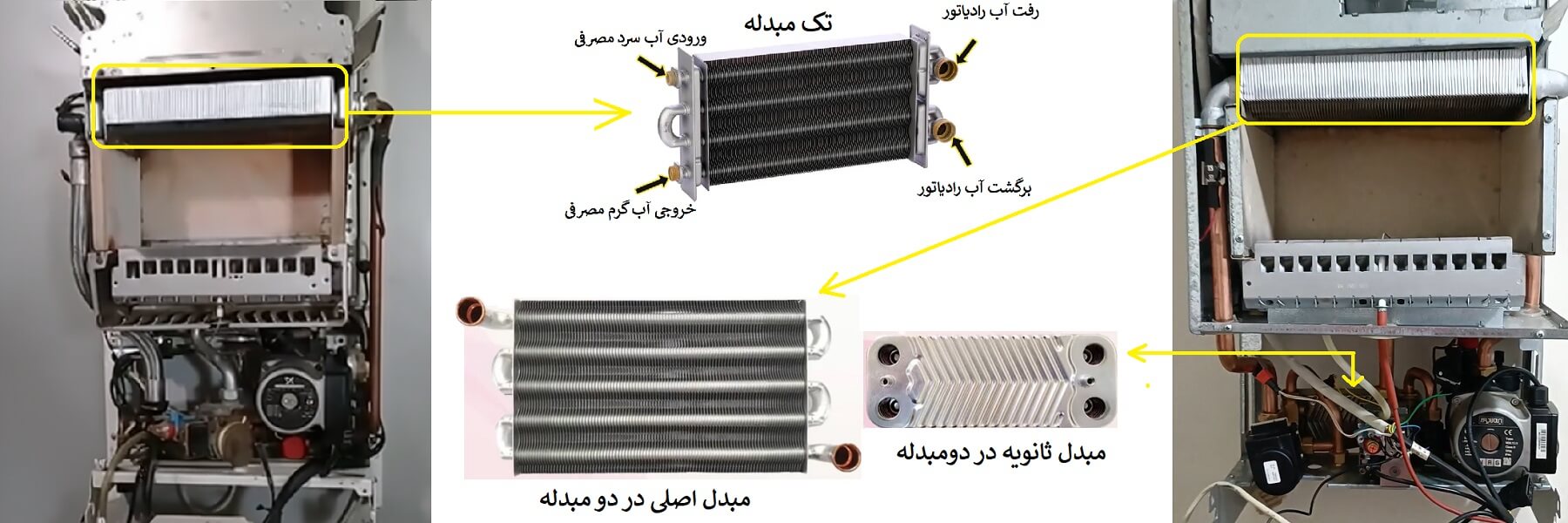

تفاوت اصلی پکیج تک‌مبدله و دومبدله در نحوه گرم کردن آب مصرفی است. در مدل تک‌مبدله، یک مبدل دو منظوره هم برای مدار گرمایش و هم برای آب مصرفی استفاده می‌شود. در مدل دومبدله، مبدل اصلی وظیفه گرم کردن آب مدار گرمایش را دارد و مبدل ثانویه گرمای این آب را به آب مصرفی منتقل می‌کند.
همین تفاوت باعث می‌شود رفتار دو نوع دستگاه در برابر رسوب، تغییر دبی آب و استفاده همزمان از آب گرم متفاوت باشد.
پکیج تک مبدل چیست و چگونه کار می‌کند؟

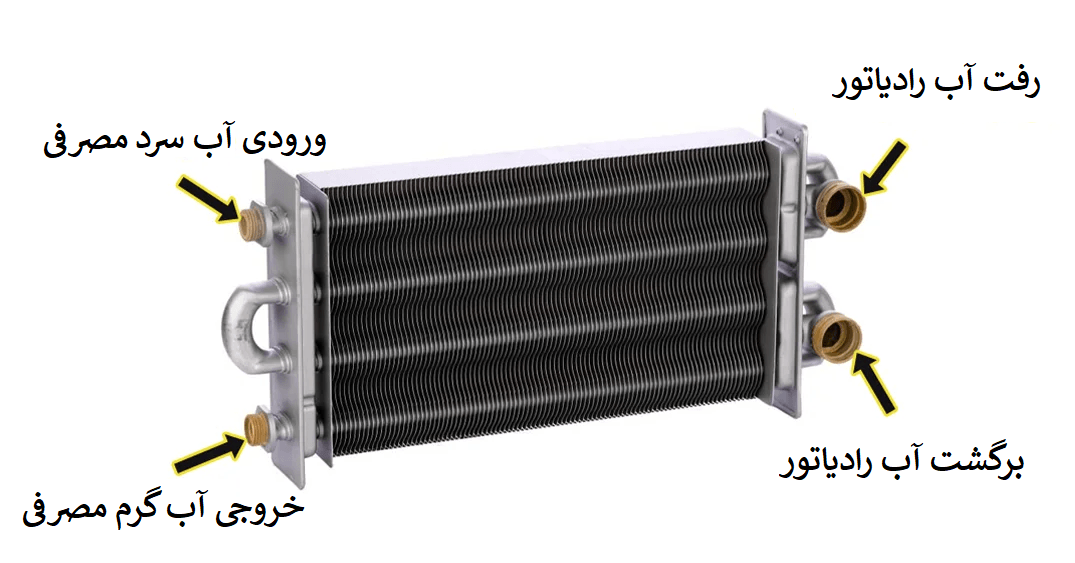

پکیج‌های تک مبدل (که جزو نسل اول پکیج‌ها محسوب می‌شوند) دارای یک مبدل حرارتی اصلی و دو منظوره هستند.
نحوه عملکرد پکیج تک مبدل
در نحوه عملکرد پکیج تک مبدل، تمام بار بر دوش یک مبدل است. این مبدل دارای دو ورودی و دو خروجی (اتصالات ۱/۲ اینچ برای آب مصرفی و ۳/۴ اینچ برای مدار گرمایش) است. دو لوله داخل یکدیگر قرار دارند؛ آب مصرفی از لوله داخلی (با مقطع ستاره‌ای) و آب مدار گرمایش از فضای اطراف آن عبور می‌کند.
- در حالت گرمایشی (زمستانه): آب مدار شوفاژ مستقیماً با گرمای شعله مشعل داغ شده و توسط پمپ به رادیاتورها فرستاده می‌شود.
- در حالت آب گرم مصرفی: با باز شدن شیر آب گرم، آب سرد شهری وارد مبدل دو منظوره شده و مستقیماً در معرض شعله مشعل گرم می‌شود.
- جزئیات قطعات و عملکرد حالت مصرفی: در حالت مصرفی، با باز شدن آب، آب سرد (سایز ۱/۲ اینچ) وارد فلوسوئیچ می‌شود. قطعه تفلونی داخل فلوسوئیچ بالا آمده، «رید رله» (Reed Relay) را تحریک کرده و به برد دستور روشن شدن می‌دهد. سپس فن، پرشر دود (از طریق ونتوری و شلنگ سیلیکونی)، شیر گاز (معمولاً مدل SIT 845) و یون/جرقه زدن فعال می‌شوند تا شعله زیر مبدل تشکیل شود.
- کنترل دما: سنسور NTC سر راه لوله آب گرم، دمای آب را می‌سنجد و با فرمان به برد، ارتفاع شعله را کم یا زیاد می‌کند تا دما ثابت بماند.
نکته مهم: در پکیج‌های تک مبدل، پمپ دستگاه در حالت تابستانی یا هنگام استفاده از آب گرم مصرفی خاموش است و استهلاک کمتری دارد.
پکیج دو مبدل چیست و چگونه کار می‌کند؟
پکیج‌های دو مبدل نسل ارتقایافته این تجهیزات هستند که از دو مبدل مجزا شامل مبدل اصلی و مبدل فرعی (ثانویه/صفحه‌ای) استفاده می‌کنند.

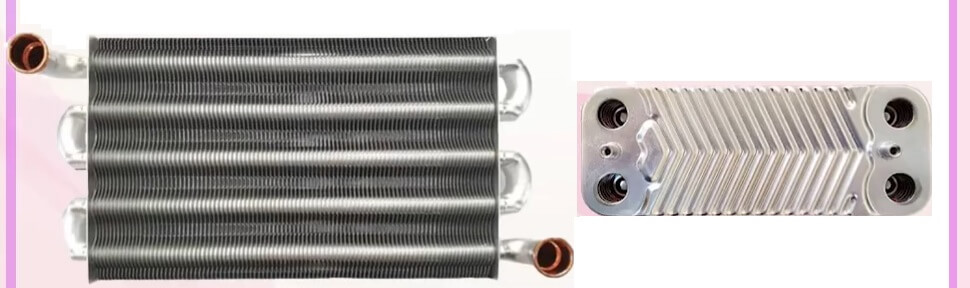

نحوه عملکرد پکیج دو مبدل
- مبدل اصلی: بالای مشعل قرار دارد و وظیفه آن فقط گرم کردن آب مدار رادیاتورها (شوفاژ) است.
- مبدل ثانویه: این مبدل اصلاً در معرض شعله مستقیم قرار ندارد. وقتی شیر آب گرم باز می‌شود، شیر سه راهه آب داغ شوفاژ را به سمت مبدل ثانویه هدایت می‌کند. آب داغ شوفاژ از کنار آب سرد ورودی عبور کرده و گرمای خود را به آب مصرفی منتقل می‌کند.
- چرخه کوتاه (سیکل بسته): آب گرم شوفاژ درون یک چرخه کوتاه بین مبدل اصلی، مبدل ثانویه و پمپ می‌چرخد و گرمای خود را به آب سرد ورودی منتقل می‌کند، سپس پمپ مجدداً آن را به مبدل اصلی برمی‌گرداند.
بررسی معایب پکیج تک مبدل و نقاط ضعف آن
شناخت معایب پکیج تک مبدل به انتخاب آگاهانه‌تر کمک می‌کند:
- رسوب‌پذیری بالا: به دلیل تماس مستقیم شعله مشعل با لوله‌های آب مصرفی و وجود املاح در آب، نرخ انباشت رسوب روی جدار مبدل بسیار بالاست.
- نوسان دمای آب: در صورت کاهش فشار آب یا تغییر دبی، آب مصرفی ممکن است سرد و گرم شود.
- امکانات و آپشن‌های کمتر: معمولاً دارای سیستم‌های کنترلی ساده‌تر و بدون پنل‌های دیجیتالی پیشرفته هستند.
- کاهش اکسیژن محیط: اغلب مدل‌های تک مبدل به‌صورت بدون فن (محفظه احتراق باز) عرضه شده‌اند و اکسیژن محل نصب را مصرف می‌کنند.
- در پکیج تک مبدل، به دلیل وجود دو مدار داخل یک مبدل، سنسورهای NTC و لوله‌ها در معرض مستقیم حرارت شعله هستند که این امر استهلاک حرارتی مبدل و سنسورها را نسبت به مدل دو مبدل افزایش می‌دهد.
مقایسه کلیدی پکیج تک مبدل و دو مبدل
فاکتور مقایسه | پکیج تک مبدل | پکیج دو مبدل |
تعداد مبدل | یک مبدل دو منظوره | دو مبدل (اصلی + ثانویه صفحه‌ای) |
تماس شعله با آب مصرفی | مستقیم | غیرمستقیم |
میزان رسوب‌گیری | بالا | بسیار کم (منحصر به مبدل ثانویه) |
نوسان دمای آب | بیشتر (به‌ویژه با افت فشار) | بسیار کم و دمای یکنواخت |
استهلاک پمپ | کمتر (خاموش در حالت تابستانی) | بیشتر (دائم‌کار در مدار) |
سیستم خروج دود و تامین اکسیژن | غالباً بدون فن | غالباً فن‌دار با محفظه احتراق بسته |
هزینه خرید اولیه | ارزان‌تر | گران‌تر |
هزینه نگهداری و رسوب‌زدایی | سنگین‌تر و پیچیده‌تر | آسان‌تر و کم‌هزینه‌تر |
پکیج تک مبدل بهتر است یا دو مبدل؟ (کدام را بخریم؟)
هیچ پکیجی نمی‌تواند آب گرم مصرفی و شوفاژها را به‌طور همزمان گرم کند، اما بر اساس شرایط زیر می‌توانید بهترین گزینه را انتخاب کنید.
اگر ساختمان شما آب نسبتاً سختی دارد (بیشتر از 500 ppm) یا ثبات دمای آب گرم برایتان اهمیت زیادی دارد، پکیج دومبدله معمولاً انتخاب مناسب‌تری است. در مقابل، اگر هزینه خرید اولیه برایتان مهم‌تر است و شرایط مصرف آب گرم ساده‌ای دارید، مدل تک‌مبدله هم می‌تواند نیاز شما را برطرف کند.
در انتخاب نهایی، فقط تعداد مبدل را در نظر نگیرید. ظرفیت دستگاه، سختی آب منطقه، تعداد مصرف‌کننده‌ها و امکان دسترسی به قطعات و تعمیرکار هم اهمیت دارند.
بررسی مدل‌های بازار (ایران رادیاتور)
در بازار ایران، برندهای معتبری این دو فناوری را عرضه می‌کنند. برای مثال، هنگام بررسی مدل‌های مختلف، پکیج تک مبدل ایران رادیاتور (مانند سری BM) گزینه‌ای اقتصادی برای فضاهای کوچک با آب کم‌املاح است، در حالی که پکیج دو مبدله ایران رادیاتور (مانند سری‌های L، K و M) برای مناطقی با املاح آب بالا و منازلی که به دمای یکنواخت آب نیاز دارند، بازدهی و طول عمر بیشتری ارائه می‌دهد.
بازبینی توسط: مهندس علی غلامی‌پور
بیش از 15 سال سابقه تعمیر و آموزش انواع پکیج دیواری
