اگر پکیج روشن نمی‌شود، مرتب ریست می‌شود یا فرمان درستی به فن و جرقه‌زن نمی‌دهد، ممکن است برد به بررسی نیاز داشته باشد. می‌توانید تعمیرکاران برگزیده شهر خود را ببینید و برای عیب‌یابی دستگاه با آن‌ها تماس بگیرید. هنگام تماس، مدل پکیج، کد خطا و اتفاقی را که پیش از خاموش شدن دستگاه می‌افتد توضیح دهید.
خرابی برد همیشه به معنی تعویض آن نیست. گاهی مشکل از یک رله، خازن یا اتصال لحیم است؛ گاهی هم قطعه‌ای خارج از برد درست کار نمی‌کند و برد فقط خطای آن را اعلام می‌کند. تعمیرکار باید این دو حالت را از هم تشخیص دهد.
برد پکیج چه وظیفه‌ای دارد؟
برد الکترونیکی اطلاعات قطعاتی مانند سنسورهای دما، تشخیص جریان آب و تجهیزات ایمنی را دریافت می‌کند و بر اساس وضعیت دستگاه و تنظیمات کاربر، فرمان‌های لازم را می‌فرستد. راه‌اندازی پمپ، فن، جرقه‌زن و کنترل شیر گاز از کارهایی است که به این فرمان‌ها وابسته‌اند.
برد چند بخش دارد: تغذیه، مدار دریافت اطلاعات سنسورها، مدار فرمان قطعات، جرقه‌زنی و تشخیص شعله، کنترل تنظیمات و پردازنده. شناخت این بخش‌ها به تعمیرکار کمک می‌کند بررسی را از مدار مرتبط با نشانه خرابی شروع کند.
علائم خرابی برد پکیج چیست؟
موارد زیر می‌توانند دلیل بررسی برد باشند، اما هیچ‌کدام به‌تنهایی خرابی آن را ثابت نمی‌کنند:
- نمایشگر و چراغ‌های دستگاه روشن نمی‌شوند.
- دستگاه مرتب ریست می‌شود یا عملکرد ناپایداری دارد.
- فن یا پمپ راه نمی‌افتد یا فرمان قطع و وصل آن درست اجرا نمی‌شود.
- جرقه‌زن کار نمی‌کند یا جرقه‌زنی ادامه پیدا می‌کند.
- شعله تشکیل می‌شود، اما دستگاه آن را تشخیص نمی‌دهد.
- تغییر ولوم دما یا حالت تابستانه و زمستانه نتیجه مورد انتظار را ندارد.
- خطای سنسور پس از بررسی یا تعویض آن همچنان باقی می‌ماند.
برای مثال، روشن نشدن فن ممکن است به خود فن، سیم‌کشی یا مدار فرمان آن مربوط باشد. سرد و گرم شدن آب هم می‌تواند از رسوب مبدل، سنسور دما یا تشخیص جریان آب باشد. نسبت دادن مستقیم این نشانه‌ها به برد، ممکن است هزینه‌ای ایجاد کند که مشکل را برطرف نکند.

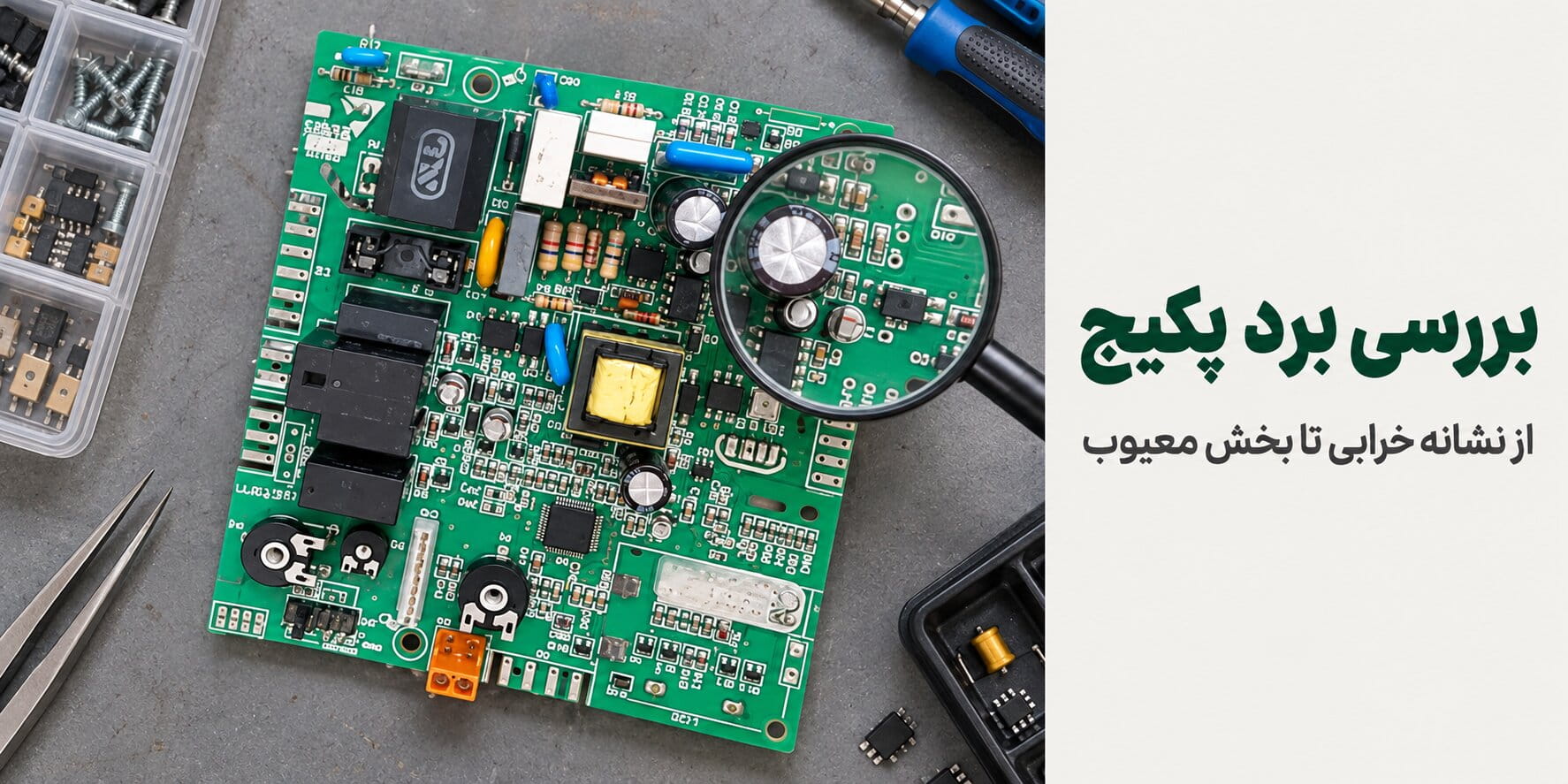

تعمیرکار چگونه خرابی برد را تشخیص می‌دهد؟
بررسی از رفتار دستگاه شروع می‌شود: آیا پکیج کاملاً خاموش است؟ فن روشن می‌شود؟ جرقه وجود دارد؟ شعله تشکیل می‌شود و سپس خاموش می‌شود؟ مشکل فقط در حالت گرمایش رخ می‌دهد یا هنگام مصرف آب گرم هم وجود دارد؟
پس از بررسی قطعات و اتصالات مرتبط، اگر شواهد به برد برسد، تعمیرکار بخش مربوط را آزمایش می‌کند. آثار سوختگی، خرابی ظاهری قطعات و ترک یا ضعف اتصال لحیم بررسی می‌شوند؛ اما ظاهر سالم برد برای تأیید سلامت آن کافی نیست. اندازه‌گیری و آزمون عملکرد مشخص می‌کند ایراد در کدام قسمت است.

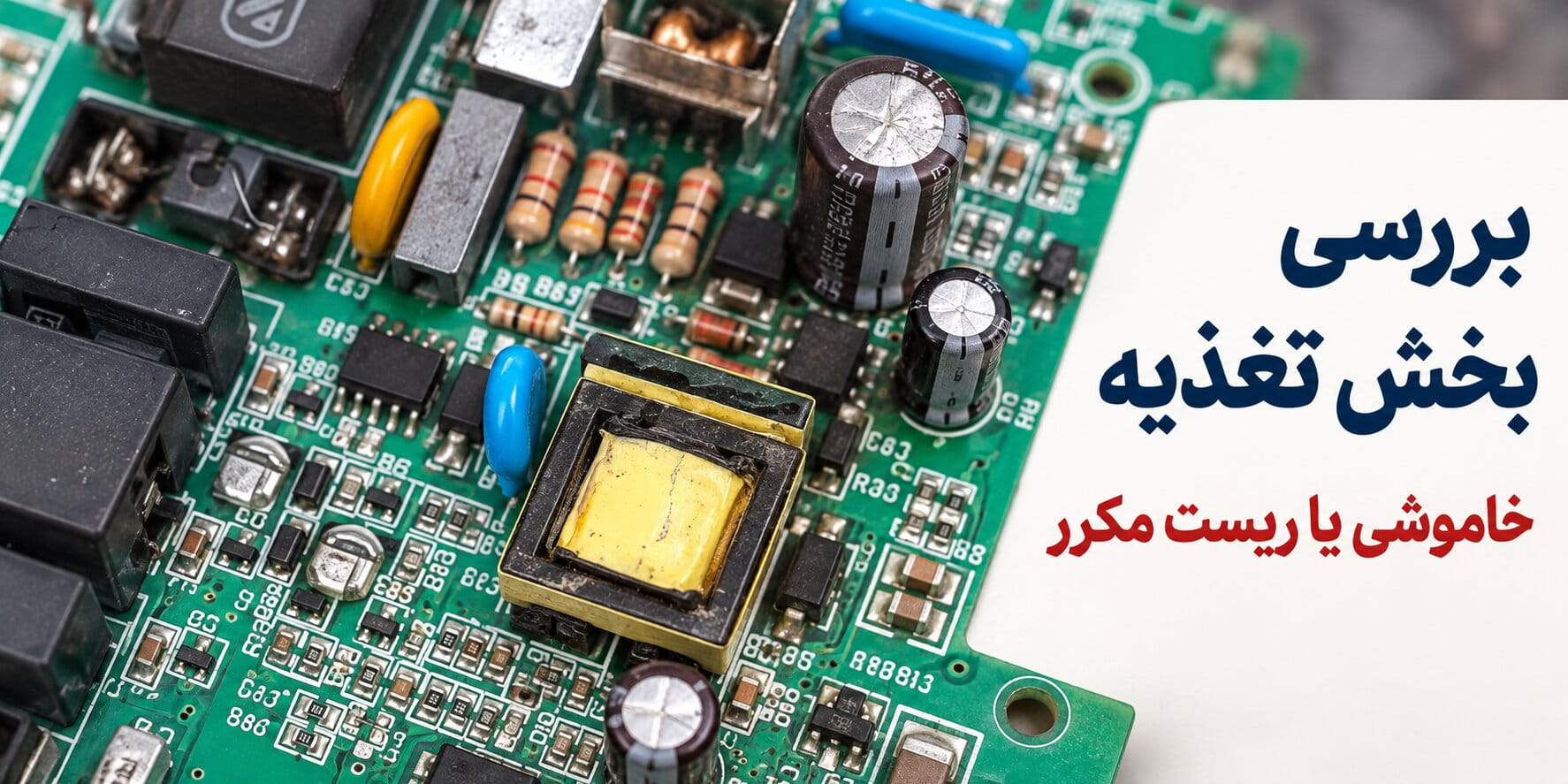

پکیج کاملاً خاموش است؛ بررسی بخش تغذیه
وقتی نمایشگر و چراغ‌ها روشن نمی‌شوند، ابتدا باید رسیدن برق به دستگاه و برد بررسی شود. اگر برق ورودی برقرار باشد، نوبت به فیوز و مدار تغذیه می‌رسد.
بسته به طراحی برد، تعمیرکار قطعاتی مانند دیودهای یکسوساز، خازن‌ها، ترانس، رگولاتور و آی‌سی سوئیچینگ را بررسی می‌کند. نتیجه این آزمایش‌ها نشان می‌دهد ولتاژ مورد نیاز در کدام بخش تأمین نمی‌شود یا ناپایدار است.
در صورت مشخص شدن قطعه معیوب، همان بخش تعمیر و دوباره آزمایش می‌شود. خاموش بودن کامل دستگاه، به‌تنهایی دلیل سوختن تمام برد نیست.
اگر فیوز سوخته باشد، علت سوختن آن هم باید مشخص شود. تعویض فیوز بدون بررسی اتصال کوتاه یا خرابی مدار ممکن است دوباره به سوختن فیوز منجر شود. استفاده از فیوز با آمپراژ بالاتر هم راه تعمیر این مشکل نیست.
فن یا پمپ کار نمی‌کند؛ بررسی رله و مدار فرمان
تعمیرکار ابتدا سلامت قطعه و سیم‌کشی آن را بررسی می‌کند و مشخص می‌سازد آیا شرایط لازم برای صدور فرمان فراهم است یا خیر. اگر ایراد به خروجی برد مربوط باشد، رله یا قطعه الکترونیکی کنترل‌کننده آن آزمایش می‌شود.

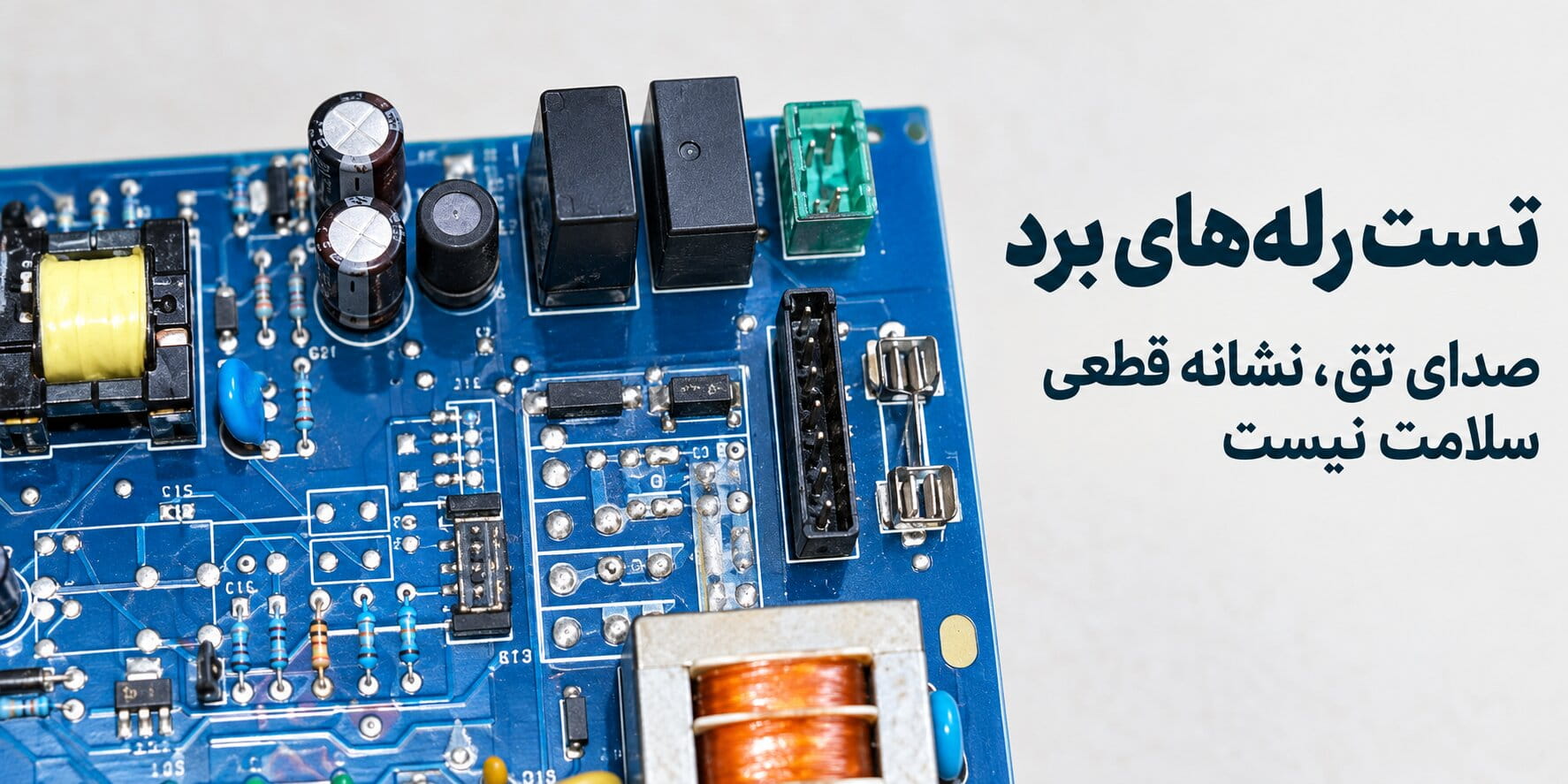

صدای «تق» رله، سالم بودن آن را ثابت نمی‌کند. ممکن است بخش تحریک رله عمل کند، اما کنتاکت‌های آن اتصال مناسبی برقرار نکنند. بنابراین عملکرد اتصال و قطع خروجی هم باید بررسی شود.
اگر رله سالم باشد، بررسی به مدار راه‌انداز آن ادامه پیدا می‌کند؛ از جمله ترانزیستور یا آی‌سی راه‌انداز، دیود محافظ و اتصالات مسیر. پس از رفع عیب، باید روشن و خاموش شدن قطعه در زمان مناسب آزمایش شود.
پکیج جرقه نمی‌زند یا شعله را تشخیص نمی‌دهد
تعمیرکار بین «تشکیل نشدن شعله» و «تشخیص داده نشدن شعله» تفاوت می‌گذارد. در حالت اول ممکن است مشکل از گازرسانی، الکترود، ترانس جرقه‌زن یا فرمان راه‌اندازی باشد. در حالت دوم، شعله وجود دارد، اما اطلاعات آن درست به مدار کنترل نمی‌رسد.
ابتدا الکترودها، سیم‌ها، اتصالات و شرایط تشکیل شعله بررسی می‌شوند. اگر ایراد به برد مربوط باشد، تعمیرکار مدار جرقه‌زنی یا تشخیص شعله را متناسب با طراحی همان برد آزمایش می‌کند. رله، تریستور، اپتوکوپلر و قطعات اطراف آن‌ها از اجزایی هستند که بسته به مدار ممکن است نیاز به بررسی داشته باشند.
آزمایش پس از تعمیر هم باید تا تشکیل و پایداری شعله ادامه پیدا کند. صرف شنیدن صدای جرقه، پایان عیب‌یابی نیست.
دستگاه مرتب ریست می‌شود
در ریست شدن‌های پی‌درپی، بررسی پایداری تغذیه برد اهمیت دارد. افت ظرفیت خازن‌های بخش تغذیه از احتمال‌هایی است که در آموزش‌های تعمیر برد مطرح شده است؛ اما نمی‌توان برای هر دستگاهی که ریست می‌شود، از پیش نسخه تعویض خازن داد.
تعمیرکار وضعیت تغذیه و خازن‌های مرتبط را اندازه‌گیری می‌کند. اگر خرابی تأیید شود، قطعه متناسب جایگزین و عملکرد برد دوباره بررسی می‌شود. نتیجه مطلوب این است که دستگاه در زمان کار پایدار بماند، نه اینکه فقط یک‌بار روشن شود.
سنسور سالم است، اما خطای آن باقی می‌ماند
اطلاعات سنسور از طریق سیم‌کشی، سوکت و قطعات واسط روی برد به پردازنده می‌رسد. بنابراین باقی ماندن خطای سنسور لزوماً به معنی خرابی دوباره همان سنسور نیست.
تعمیرکار ابتدا خود سنسور و اتصال آن را بررسی می‌کند. اگر این قسمت‌ها سالم باشند، مسیر ورودی روی برد، مقاومت‌ها و اتصالات لحیم آزمایش می‌شوند. در بعضی موارد، قطع شدن یک مسیر یا ضعف لحیم باعث می‌شود اطلاعات به‌درستی منتقل نشود.
تعمیر متناسب می‌تواند رفع اتصال معیوب یا تعویض قطعه آسیب‌دیده در همین مسیر باشد. سپس باید دریافت اطلاعات سنسور و عملکرد دستگاه دوباره آزمایش شود.
ولوم‌ها یا حالت تابستانه و زمستانه درست عمل نمی‌کنند
اگر چرخاندن ولوم نتیجه درستی ندارد، پتانسیومتر و مسیر ارتباط آن با مدار کنترل بررسی می‌شود. بااین‌حال، هر اختلال در تغییر حالت به خود ولوم مربوط نیست.
برای مثال در یک مورد، برد بوتان اپتیما در حالت آب گرم مصرفی کار می‌کرد، اما در حالت گرمایش عملکرد درستی نداشت و ایراد به خازن برد مربوط بود. کاربرد این مثال در عیب‌یابی، مقایسه رفتار دستگاه در دو حالت است؛ نمی‌توان نتیجه گرفت تمام مشکلات مشابه با تعویض همان خازن برطرف می‌شوند.
پس از تعمیر، لازم است هر دو حالت آب گرم مصرفی و گرمایش بررسی شوند.
تعمیر برد پکیج شامل چه کارهایی می‌شود؟
پس از مشخص شدن علت، تعمیر ممکن است شامل تعویض رله یا خازن معیوب، رفع خرابی بخش تغذیه، تعمیر مدار فرمان، تعویض قطعات آسیب‌دیده یا اصلاح اتصال لحیم باشد. همه بردها به تمام این کارها نیاز ندارند.
در تعویض قطعات، مشخصات قطعه و کیفیت لحیم‌کاری اهمیت دارد. برای مثال، خازن جایگزین باید با نیاز مدار سازگار باشد و اتصال جدید نباید ضعیف یا همراه با اتصال ناخواسته بین پایه‌ها باشد.
تست قطعات و اندازه‌گیری مدارهای برق‌دار، کار تخصصی تعمیرکار برد است. توضیح این مراحل برای آشنایی با روند خدمات است؛ باز کردن برد و آزمایش آن در خانه می‌تواند به فرد یا دستگاه آسیب برساند.
چه زمانی تعمیر برد بهتر است و چه زمانی تعویض؟
اگر خرابی به بخشی محدود باشد و بتوان عملکرد درست برد را پس از تعمیر تأیید کرد، تعمیر می‌تواند از تعویض کامل کم‌هزینه‌تر باشد. برای مثال، خرابی یک رله یا اتصال لحیم الزاماً به معنی نیاز به برد جدید نیست.
در آسیب‌های گسترده، هزینه بالای تعمیر یا خرابی قطعاتی که جایگزین سازگار آن‌ها در دسترس نیست، تعویض برد مطرح می‌شود. خرابی واقعی پردازنده هم با تعویض یک قطعه معمولی تفاوت دارد؛ برنامه مورد نیاز دستگاه باید روی قطعه جایگزین وجود داشته باشد.
همچنین ایراد در اتصال پایه‌های پردازنده با خرابی خود پردازنده یکسان نیست. بررسی این تفاوت، پیش از اعلام غیرقابل‌تعمیر بودن برد، اهمیت دارد.

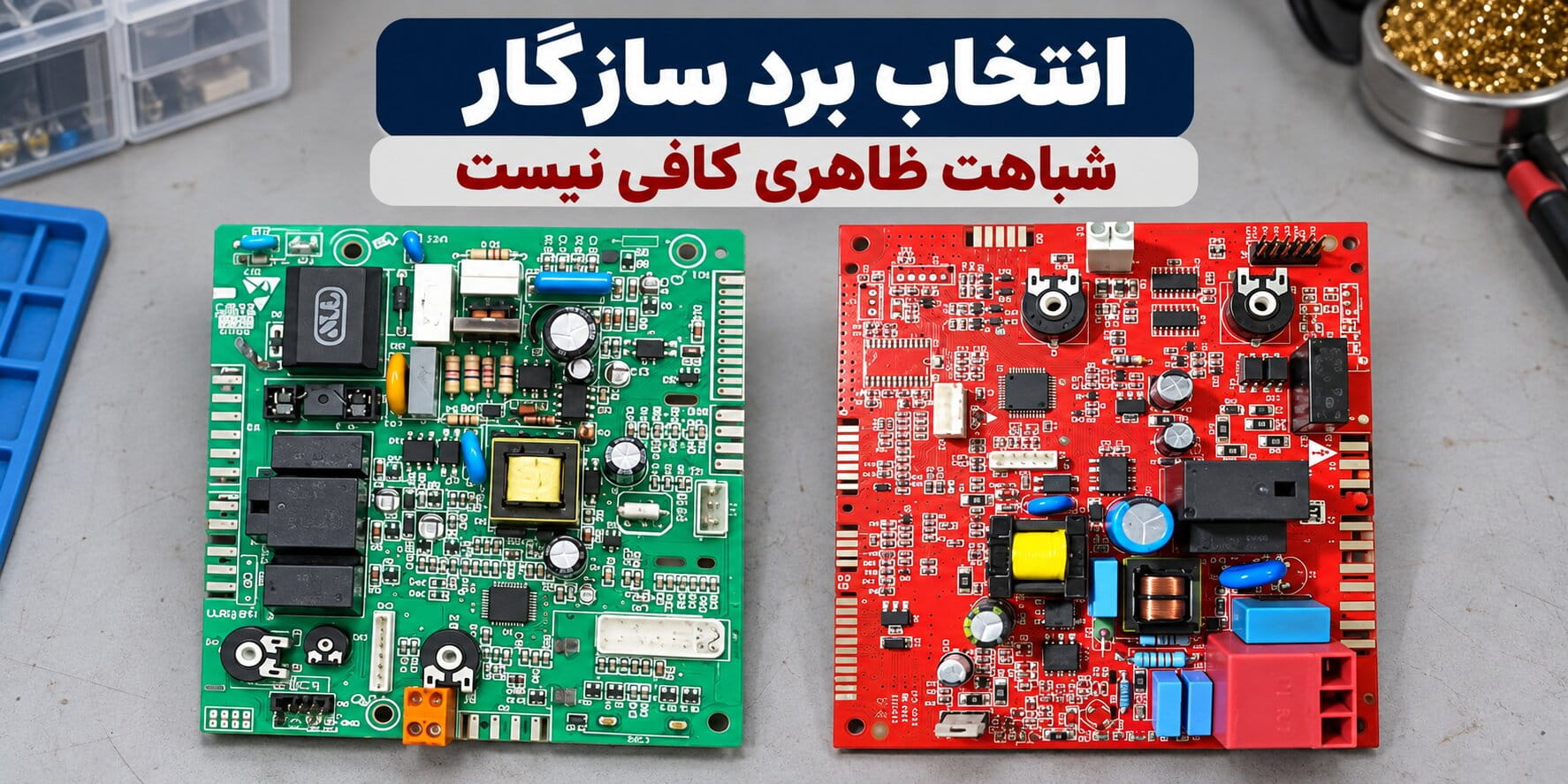

برد جایگزین باید با دستگاه سازگار باشد
شباهت رنگ، شکل یا سوکت‌ها برای انتخاب برد کافی نیست. در نمونه‌های آموزشی بوتان، بردهای ظاهراً مشابه از نظر مدار فرمان شیر سه‌راهه و برنامه پردازنده تفاوت دارند.
برای نمونه، برد مربوط به شیر سه‌راهه استپر موتوری را نمی‌توان صرفاً با اضافه کردن یک رله، مناسب نسخه دیگری فرض کرد. تعمیرکار باید مشخصات برد و نوع قطعات دستگاه را تطبیق دهد؛ نه اینکه فقط از روی ظاهر خرید کند.
چرا برد پکیج خراب می‌شود؟
نوسانات برق، رطوبت، فرسودگی قطعات و مشکلات اتصالات از علت‌های خرابی برد معرفی شده‌اند. افت ظرفیت خازن‌ها، خرابی رله‌ها و ضعیف شدن اتصال لحیم هم در مثال‌های تعمیراتی مطرح شده‌اند.
اگر برد دوباره دچار همان مشکل شود، علت خرابی باید بازبینی شود. تعویض مکرر یک قطعه، بدون مشخص شدن دلیل آسیب آن، نتیجه قابل‌اعتمادی ندارد.

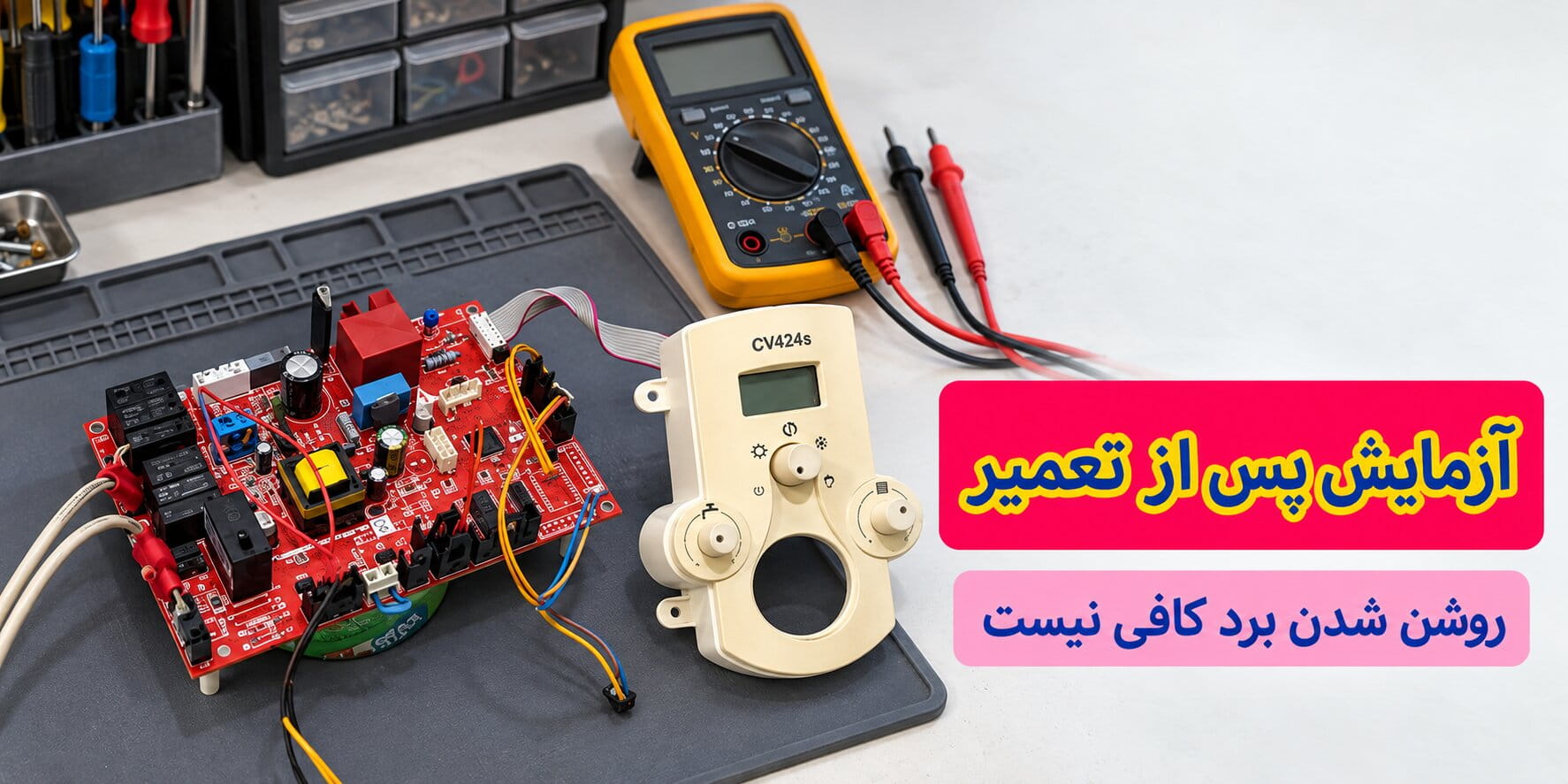

بعد از تعمیر برد چه آزمایش‌هایی لازم است؟
روشن شدن نمایشگر، به‌تنهایی تأیید تعمیر کامل نیست. آزمایش باید با ایراد اولیه ارتباط داشته باشد:
| ایراد اولیه | بررسی پس از تعمیر |
|---|---|
| خاموشی کامل یا ریست شدن | روشن شدن و پایداری تغذیه و عملکرد دستگاه |
| راه نیفتادن فن یا پمپ | اجرای درست فرمان روشن و خاموش شدن |
| مشکل جرقه یا تشخیص شعله | جرقه‌زنی، تشکیل شعله و تشخیص درست آن |
| خطای سنسور | دریافت صحیح اطلاعات و برطرف شدن خطای مربوط |
| اختلال در تغییر حالت | عملکرد آب گرم مصرفی و مدار گرمایش |
در تعمیرات کارگاهی، شبیه‌سازی ورودی‌ها و خروجی‌ها به بررسی برد کمک می‌کند. عملکرد خود پکیج پس از نصب نیز باید بررسی شود؛ به‌ویژه در همان حالتی که پیش از تعمیر مشکل داشت.
برای درخواست تعمیر برد پکیج چه اطلاعاتی بدهیم؟
هنگام تماس با تعمیرکاران معرفی‌شده در بالای صفحه، نام و مدل دستگاه، کد خطا یا وضعیت چراغ‌ها و شرح کوتاهی از مشکل را بگویید. مشخص کنید دستگاه کاملاً خاموش است یا تا مرحله‌ای مانند روشن شدن فن و تشکیل شعله پیش می‌رود. اگر مشکل فقط هنگام باز کردن آب گرم یا فقط در حالت زمستانه رخ می‌دهد، همین تفاوت را توضیح دهید.
تعمیر قطعات الکترونیکی برد به مهارت و تجهیزات مخصوص نیاز دارد. هنگام هماهنگی بپرسید تعمیرکار، تعمیر تخصصی برد را هم انجام می‌دهد یا پس از عیب‌یابی پکیج، برد را به تعمیرکار الکترونیک می‌سپارد. تصمیم درباره تعمیر یا تعویض باید پس از مشخص شدن خرابی و هزینه آن گرفته شود.
