آشنایی با نحوه صحیح تخلیه، پر کردن و هواگیری پکیج دیواری یکی از مهارت‌های ضروری برای نگهداری و رفع مشکلات اولیه این دستگاه‌ها است. در این مقاله جامع، مراحل تخلیه و راه‌اندازی پکیج دیواری ایران رادیاتور (با تمرکز بر سری L و مدل L24) را به زبانی ساده آموزش می‌دهیم. دقت داشته باشید که کلیات این آموزش برای تمامی پکیج‌های دیواری ایران رادیاتور (مانند سری M، Eco و…) کاملاً مشابه بوده و تفاوت‌ها تنها در جزئیات ظاهری قطعات است.
| کار | روش انجام |
| تخلیه آب | بستن آب ورودی + باز کردن شیر گرم + باز کردن شیر پرکن |
| تنظیم فشار | باز کردن شیر پرکن تا 1.5 بار |
| هواگیری | هواگیری پمپ و رادیاتورها |
| فشار استاندارد | 1 تا 1.5 بار |
بخش اول: نکات ایمنی قبل از شروع کار
پیش از انجام هرگونه عملیات روی پکیج، رعایت این نکته ضروری است:
هنگام تخلیه آب یا باز کردن قطعات (مانند مبدل‌ها، پمپ یا منبع انبساط)، همواره مقداری آب درون دستگاه باقی می‌ماند. اگر پکیج شما داخل کابینت نصب شده یا وسایل برقی (مانند ماشین لباسشویی یا ظرفشویی) زیر آن قرار دارد، حتماً آن‌ها را جابه‌جا کنید یا روی آن‌ها را با پلاستیک ضخیم بپوشانید تا ریزش احتمالی آب باعث آسیب به بردهای الکترونیکی نشود.
بخش دوم: نحوه تخلیه آب مدار گرمایشی پکیج
برای سرویس، تعمیر یا تعویض قطعات پکیج، ابتدا باید آب داخل مدار گرمایشی تخلیه شود و عقربه فشارسنج (مانومتر) روی عدد 0 قرار بگیرد. برای این کار مراحل زیر را به ترتیب انجام دهید:

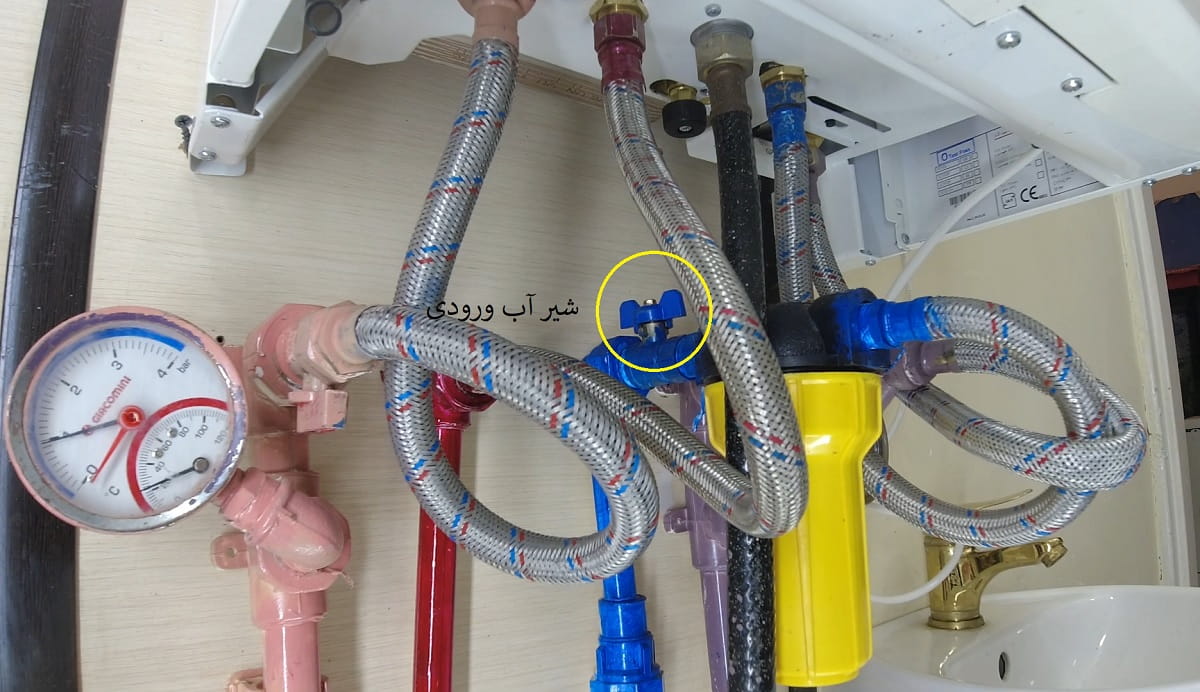

- بستن آب ورودی: ابتدا شیر آب سرد ورودی به پکیج (که معمولاً زیر دستگاه و قبل از صافی پلی‌فسفات قرار دارد) را کاملاً ببندید.
- باز کردن شیر آب گرم: یکی از شیرهای آب گرم مصرفی ساختمان (مثلاً شیر دستشویی یا ظرفشویی) را باز کنید. در این حالت چون آب ورودی بسته است، آبی از شیر خارج نمی‌شود.

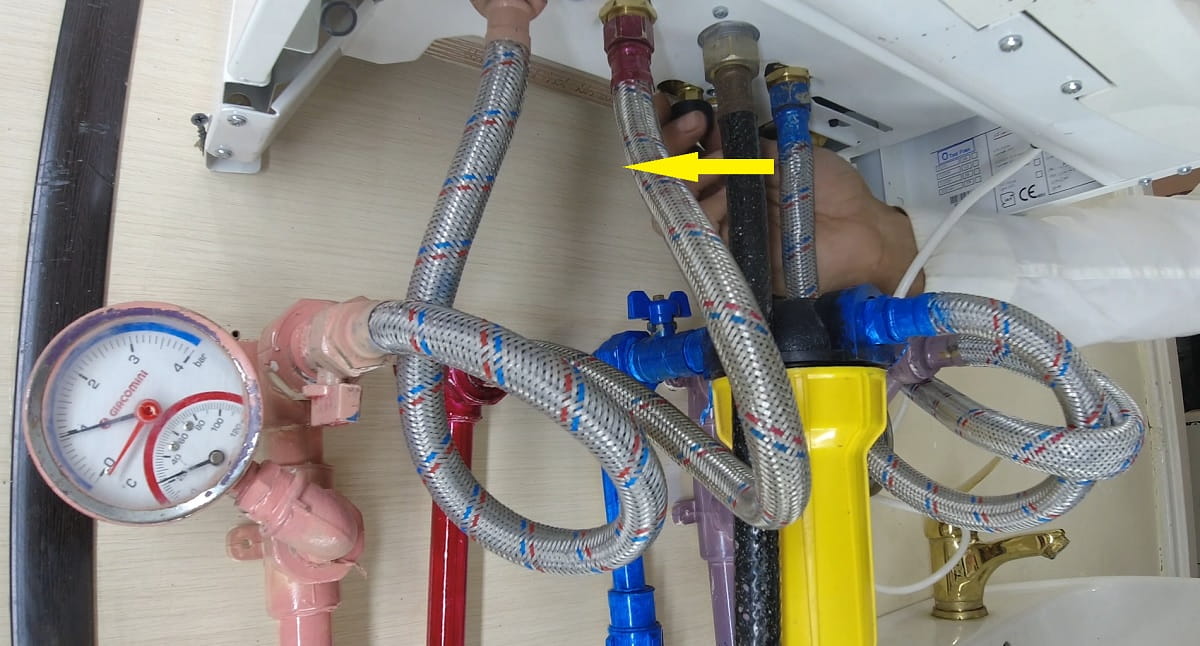

- باز کردن شیر پرکن: شیر پرکن پکیج (یک شیر کوچک معمولاً مشکی یا آبی‌رنگ در زیر دستگاه) را باز کنید.
برای باز کردن در جهت عقربه های ساعت بچرخانید - تخلیه آب: با این کار، آب داخل مدار گرمایشی از طریق شیر پرکن وارد مسیر آب مصرفی شده و از شیر آب گرمی که در ساختمان باز گذاشته‌اید، خارج می‌شود.

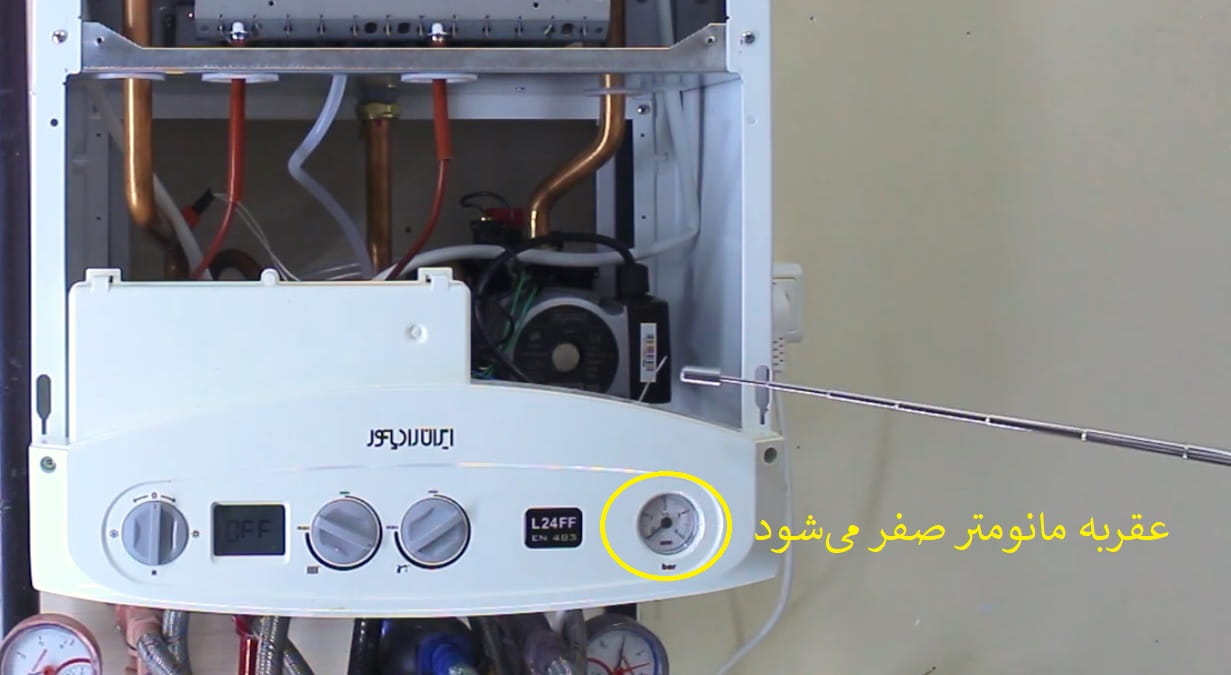

- کنترل فشار: به مانومتر (عقربه فشارسنج) روی پکیج نگاه کنید؛ عقربه به تدریج پایین آمده و روی 0 قرار می‌گیرد. در این حالت بخش عمده آب مدار گرمایشی تخلیه می‌شود (دقت کنید که همواره مقداری آب داخل رادیاتورها، لوله‌های رفت و برگشت و مبدل‌ها باقی می‌ماند و تخلیه هیچ‌گاه صددرصدی نیست). وقتی آب به طور کامل تخلیه شد شیرپرکن را مجدداً ببندید.
بخش سوم: نحوه پر کردن و تنظیم فشار مدار گرمایشی
پس از اتمام تعمیرات یا هنگام راه‌اندازی اولیه (زمانی که فشار دستگاه روی 0 است)، باید مدار را مجدداً پر کنید تا فشار به حد استاندارد برسد.
- بستن شیرهای مصرفی: ابتدا شیر آب گرم ساختمانی که در مرحله قبل باز کرده بودید را ببندید.
- بررسی شیرهای رفت و برگشت: مطمئن شوید که شیرهای رفت و برگشت مدار گرمایشی (شیرهای بزرگتر زیر پکیج که به رادیاتورها متصل‌اند) کاملاً باز باشند.
- باز کردن آب ورودی: شیر آب سرد ورودی به پکیج را باز کنید.
- باز کردن شیر پرکن: شیر پرکن زیر دستگاه را به آرامی باز کنید.
- تنظیم فشار روی 1.5: با دقت به عقربه فشارسنج نگاه کنید. به محض اینکه فشار مدار بین اعداد 1 تا 1.5 بار (Bar) رسید، شیر پرکن را محکم ببندید. (فشار ایده‌آل برای پکیج همواره بین 1 تا 1.5 بار است).
💡 تجربه تعمیرکار:
در تجربه عملی سرویس پکیج‌های سری L (و سایر مدل‌ها)، شایع‌ترین اشتباه کاربران باز گذاشتن یا محکم نبستن شیر پرکن پس از تنظیم فشار است. این اشتباه باعث بالا رفتن مداوم فشار سیستم و در نهایت فعال شدن شیر اطمینان (شیر تقطیر) و آب‌ریزش از زیر پکیج می‌شود. حتماً از بسته شدن کامل شیر پرکن اطمینان حاصل کنید.
بخش چهارم: هواگیری و راه‌اندازی دستگاه
پس از تنظیم فشار، نوبت به هواگیری سیستم می‌رسد تا دستگاه بدون ایجاد سر و صدا و با بالاترین راندمان کار کند.
- هواگیری پکیج: دستگاه را روی حالت زمستانه (گرمایشی) قرار دهید تا پمپ روشن شود. در این حالت مقداری از هوای محبوس شده در سیستم به صورت خودکار از طریق «ایرونت» (شیر هواگیری خودکار که پشت پمپ قرار دارد) خارج می‌شود. اگر بدلیل هواگیری فشار زیر 1 بار آمد با باز کردن شیرپرکن آن را به بالای 1 بار برسانید و بعد شیرپرکن را ببندید.

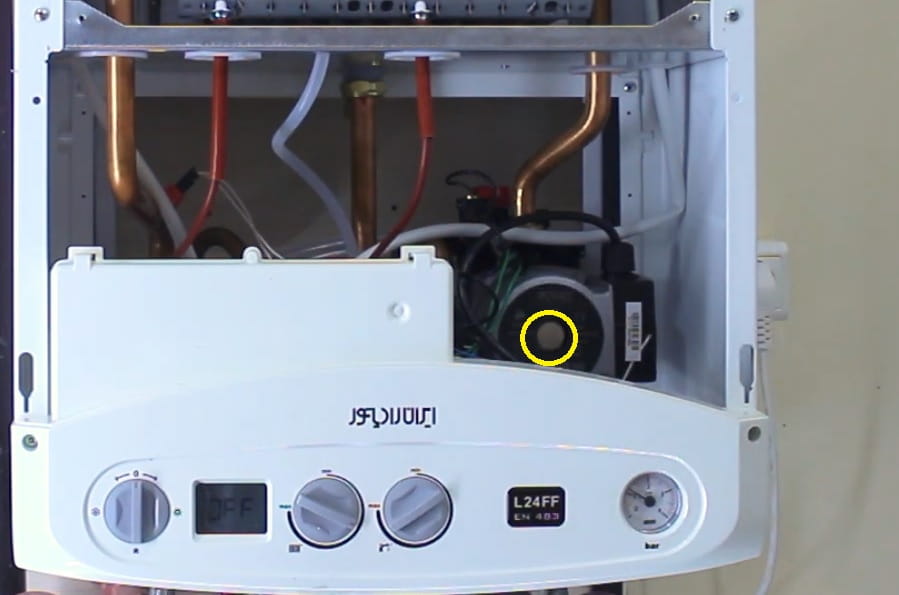

- هواگیری دستی پمپ: برای اطمینان بیشتر، درپوش بزرگ جلوی پمپ را با یک پیچگوشتی حدود نیم دور باز کنید. اجازه دهید مقداری آب و هوا خارج شود و سپس آن را ببندید.
با یک پیچگوشتی حدود نیم دور بچرخانید.
⚠️ هشدار ایمنی: این کار حتماً باید در حالت خاموش بودن دستگاه و پس از کاهش دمای آب انجام شود. اگر پمپ در حال کار باشد یا آب داغ باشد، باز کردن پیچ می‌تواند باعث خروج ناگهانی آب جوش و سوختگی شود.
- هواگیری رادیاتورها: به سراغ تک تک رادیاتورها بروید و با استفاده از آچار مخصوص هواگیری، شیر انتهای آن‌ها را باز کنید تا هوا خارج شود. به محض اینکه آب بدون قطعی خارج شد، شیر را ببندید.
- تنظیم مجدد فشار: پس از هواگیری رادیاتورها و خروج هوا، قطعاً فشار پکیج افت خواهد کرد. مجدداً با استفاده از شیر پرکن، فشار را روی عدد 1 تا 1.5 بار تنظیم کنید.
بخش پنجم: آشنایی با نحوه کارکرد پکیج (مدار گرمایش و مصرفی)
برای درک بهتر عملکرد پکیج ایران رادیاتور، بد نیست بدانیم دستگاه در دو حالت مختلف چگونه کار می‌کند:
۱. نحوه کار در مدار گرمایشی (زمستانه):
آب توسط پمپ به حرکت درآمده و وارد مبدل اصلی (مسی) روی شعله می‌شود تا داغ شود. سپس این آب از طریق لوله‌های رفت وارد رادیاتورهای ساختمان می‌شود. رادیاتورها گرمای آب را به محیط انتقال می‌دهند. آب سرد شده مجدداً از طریق لوله برگشت وارد پکیج و پمپ شده و این سیکل مداوم تکرار می‌شود.
۲. نحوه کار در مدار آب گرم مصرفی (تابستانه/زمستانه):
وقتی شما شیر آب گرم را باز می‌کنید، پکیج به صورت خودکار متوجه نیاز به آب گرم می‌شود. در مدل‌های دو مبدله (مانند سری L)، آب مدار گرمایشی که روی شعله داغ شده است، به جای رفتن به رادیاتورها، وارد مبدل ثانویه (مبدل صفحه‌ای) می‌شود. در این مبدل، آب داغ گرمایشی و آب سرد ورودی شهر از کنار صفحات یکدیگر عبور می‌کنند (بدون اینکه با هم مخلوط شوند). در نتیجه، آب سرد شهر گرم شده و به سمت شیرهای مصرفی ساختمان هدایت می‌شود. لوله قرمز زیر پکیج نشان‌دهنده خروج آب گرم و لوله آبی نشان‌دهنده ورود آب سرد شهر است.
