پکیج دیواری (Combi Boiler) دستگاهی است که جایگزین موتورخانه‌های سنتی و آبگرمکن‌ها شده است و وظیفه تأمین همزمان آب گرم مصرفی (بهداشتی) و آب گرم مورد نیاز برای سیستم‌های گرمایشی (مانند رادیاتورها و گرمایش از کف) را بر عهده دارد. در این مقاله آموزشی، به زبانی ساده و رسمی، با قطعات اصلی این پکیج دومبدله و نحوه عملکرد آن آشنا می‌شویم.
برای انجام این دو کار، قطعات مختلفی مانند پمپ، مبدل حرارتی، شیر سه‌راهه، سنسورها، شیر گاز و برد کنترل با یکدیگر کار می‌کنند.

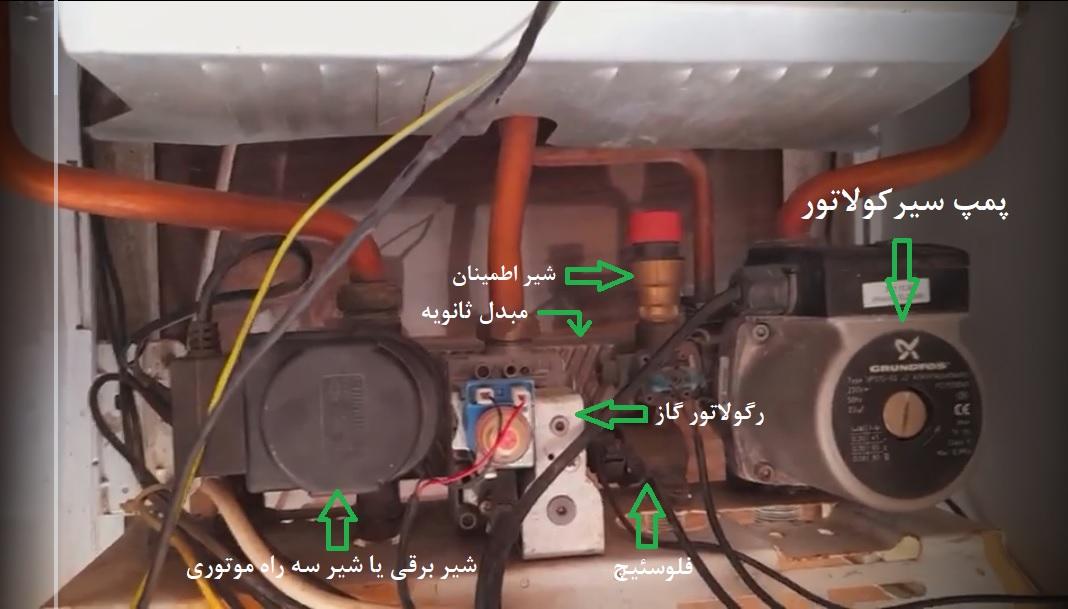

بخش اول: معرفی قطعات پکیج
برای درک نحوه کارکرد پکیج، ابتدا باید با قطعات کلیدی و وظایف آن‌ها آشنا شویم:
- برد کنترل الکترونیکی (مغز دستگاه): این قطعه در پشت قاب کنترل دستگاه قرار دارد و تمامی دستورات را پردازش می‌کند. برد کنترل پیام‌ها را از سنسورها دریافت کرده و در کسری از ثانیه فرمان‌های لازم را به پمپ، شیر گاز و سایر قطعات ارسال می‌کند.
- پمپ سیرکولاتور (پمپ سیرکوله): وظیفه این پمپ، به گردش درآوردن آب در مدار گرمایش (لوله‌ها و رادیاتورها) و بازگرداندن آب سرد شده به داخل پکیج برای گرم شدن مجدد است.
- فلوسوئیچ (Flow Switch): این سنسور در مسیر ورودی آب سرد به پکیج قرار دارد. به محض باز شدن شیر آب گرم در ساختمان، عبور آب را تشخیص داده و به برد کنترل سیگنال می‌دهد تا شعله را روشن کند.
- شیر سه راهه موتوری (شیر برقی مسیر آب): این قطعه وظیفه تغییر مسیر آب را بر عهده دارد. زمانی که شیر آب گرم باز می‌شود، این شیر مسیر آب رادیاتورها را می‌بندد و آب داغ را به سمت «مبدل ثانویه» هدایت می‌کند تا آب مصرفی گرم شود. با بستن شیر آب، مسیر گرمایش رادیاتورها دوباره باز می‌شود.

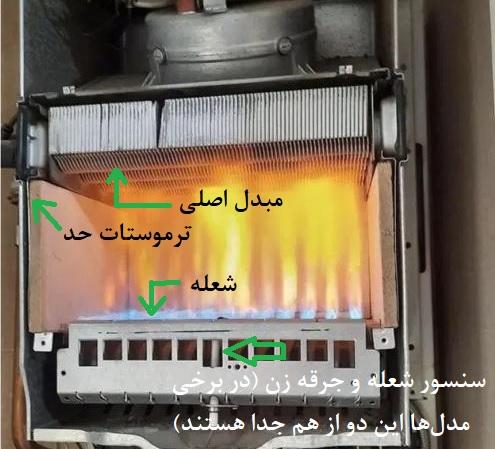

- مبدل حرارتی اصلی (Primary Heat Exchanger): این قطعه مستقیماً روی مشعل قرار دارد. حرارت شعله را دریافت کرده و آب موجود در مدار بسته (آب رادیاتورها) را گرم می‌کند.
- مبدل حرارتی ثانویه (Secondary Heat Exchanger): این قطعه (که معمولاً ۴ ورودی و خروجی دارد) وظیفه گرم کردن آب مصرفی را بر عهده دارد. در پکیج‌های دو مبدله، آب سرد مصرفی و آب داغِ مدار گرمایش از لایه‌های مجاور هم در این مبدل عبور می‌کنند. در واقع، حرارت آب داغ رادیاتورها به آب سرد مصرفی منتقل شده و آن را گرم می‌کند. به همین دلیل، این مبدل بیشتر در معرض رسوب‌گرفتگی است.
- شیر برقی گاز (رگولاتور گاز): این قطعه میزان گاز ورودی به مشعل را تنظیم و باز و بسته می‌کند تا شعله با توجه به نیاز دستگاه تشکیل شود.
- مشعل و جرقه زن: مشعل وظیفه ترکیب گاز و هوا و ایجاد شعله را دارد. جرقه زن (الکترود جرقه) با ایجاد جرقه شعله را روشن می‌کند و سنسور تشخیص شعله (یون)، روشن بودن آن را به برد اطلاع می‌دهد. سنسورهای دما (NTC) نیز به طور جداگانه دمای آب را می‌سنجند.
- کلاهک تعدیل و فن: در دستگاه‌های بدون فن، «کلاهک تعدیل» گازهای حاصل از احتراق را به صورت طبیعی به دودکش هدایت می‌کند. اما در پکیج‌های فن‌دار، یک «فن» در خروجی تعبیه شده که دود را با فشار به بیرون رانده و هوای تازه را برای احتراق به داخل می‌کشد.
- شیر اطمینان ۳ بار: یک قطعه ایمنی مکانیکی است. اگر فشار آب داخل مدار گرمایش از حد مجاز (معمولاً 2.5 تا 3 بار) فراتر رود، این شیر با کمک فنر داخلی خود باز شده و مقداری آب تخلیه می‌کند تا فشار به زیر $3$ بار برگردد و از انفجار یا آسیب به لوله‌ها جلوگیری شود.
- ترموستات حد (سنسور حد): یک کلید ایمنی حرارتی است. اگر به هر دلیلی دمای آب بیش از حد مجاز بالا برود، این ترموستات عمل کرده و پکیج را فوراً خاموش می‌کند تا از آسیب به دستگاه جلوگیری شود. آشنایی بیشتر با ترموستات حد
بخش دوم: نحوه عملکرد پکیج دومبدله
عملکرد پکیج را می‌توان در دو حالت مجزا بررسی کرد: حالت تأمین آب گرم مصرفی و حالت گرمایش محیط (رادیاتورها).
۱. نحوه عملکرد هنگام باز کردن شیر آب گرم (اولویت پکیج)
هنگامی که شما شیر آب گرم حمام یا ظرفشویی را باز می‌کنید، آب سرد شهری وارد پکیج می‌شود. در این لحظه:
1. فلوسوئیچ جریان آب را حس کرده و به برد کنترل پیام می‌دهد.
2. برد به شیر سه راهه موتوری دستور می‌دهد که مسیر آب به سمت رادیاتورها را ببندد.
3. همزمان برد به شیر گاز و جرقه زن فرمان می‌دهد تا شعله تشکیل شود.
4. آبِ موجود در مدار داخلی توسط مبدل اصلی به شدت داغ می‌شود و توسط پمپ به سمت مبدل ثانویه هدایت می‌گردد.
5. در مبدل ثانویه، آب داغ مدار با آب سرد ورودی تبادل حرارتی انجام می‌دهد (بدون اینکه با هم مخلوط شوند). در نتیجه آب سرد، گرم شده و به سمت شیرآلات ساختمان می‌رود.
۲. نحوه عملکرد در حالت گرمایش محیط (رادیاتورها)
زمانی که هیچ شیر آب گرمی باز نباشد و دستگاه روی حالت زمستانه تنظیم شده باشد:
1. شیر سه راهه موتوری مسیر عبور آب به سمت رادیاتورها یا سیستم گرمایش از کف را باز می‌گذارد.
2. پمپ سیرکولاتور روشن شده و آب را در مدار به گردش در می‌آورد.
3. آب سرد برگشتی از رادیاتورها وارد مبدل اصلی شده، با حرارت مشعل داغ می‌شود و دوباره به سمت رادیاتورها می‌رود.
4. این چرخه تا زمانی که دمای محیط یا دمای آب به میزان تنظیم شده روی دستگاه برسد، ادامه پیدا می‌کند.
نکته مهم: پکیج‌ها به گونه‌ای طراحی شده‌اند که تأمین آب گرم بهداشتی همیشه در اولویت است. یعنی حتی در فصل زمستان، به محض باز شدن شیر آب گرم، سیستم گرمایش رادیاتورها موقتاً قطع می‌شود تا آب گرم مصرفی تأمین شود و پس از بستن شیر آب، دستگاه مجدداً به حالت گرمایش رادیاتورها باز می‌گردد.
