پکیج‌های دیواری و زمینی امروز قلب تپنده سیستم گرمایشی و تأمین آب گرم بسیاری از خانه‌ها هستند. یکی از شایع‌ترین مشکلاتی که کاربران با آن مواجه می‌شوند، افت فشار بار (Bar) پکیج است. بسیاری به اشتباه از «هواگیری» به جای تنظیم فشار یاد می‌کنند، در حالی که نوسان فشار — چه افت شدید و چه افزایش ناگهانی — نشانه وجود ایراد اساسی در سیستم مدار بسته آب پکیج است.
در این مقاله جامع تمام علل پنهان و آشکار افت فشار، خطرات آن، روش‌های دقیق عیب‌یابی و راهکارهای عملی افت فشار انواع پکیج را (از ایران رادیاتور و بوتان گرفته تا آریستون و مدل‌های زمینی)، گام‌به‌گام توضیح می‌دهیم. هدف این است که هم کاربران خانگی بتوانند مشکل را تشخیص دهند و هم تعمیرکاران نکات پیشرفته‌تری بیاموزند.
فشار استاندارد پکیج چقدر است و افت فشار به چه معناست؟
پکیج دارای یک مدار بسته آب است که آب در آن توسط پمپ گردش می‌کند، از مبدل حرارتی عبور کرده و گرما را به رادیاتورها یا آب مصرفی منتقل می‌کند. فشار این مدار توسط مانومتر (فشارسنج عقربه‌ای یا دیجیتال) روی پنل نمایش داده می‌شود.
- فشار نرمال و ایده‌آل: وقتی دستگاه سرد است، باید بین ۱ تا ۱.۵ بار (حداکثر تا ۲ بار) باشد.
- افت فشار: اگر عقربه به زیر ۱ بار (به‌ویژه نزدیک ۰.۵ بار یا صفر) برسد، پکیج معمولاً با ثبت ارور (مانند E1 در ایران رادیاتور، E04 در بوتان، 108 یا 1P4 در آریستون) خاموش می‌شود تا از آسیب جدی جلوگیری کند.
قانون طلایی: تقریباً همیشه اصلی‌ترین دلیل افت فشار مداوم، وجود نشتی آب در سیستم است. این نشتی می‌تواند خیلی ریز و نامرئی باشد.
خطرات و عوارض عدم توجه به افت فشار
افت فشار ساده به نظر می‌رسد، اما عواقب آن جدی است:
- کاهش شدید راندمان گرمایشی و آب گرم نشدن کافی.
- افزایش مصرف انرژی و کارکرد طولانی‌تر پکیج.
- سوختن پمپ سیرکولاتور به دلیل کار در شرایط کم‌آب.
- رسوب‌گذاری شدید، سوختگی و حتی سوراخ شدن مبدل حرارتی.
- خطر یخ‌زدگی لوله‌ها در زمستان و ترکیدن آن‌ها.
تزریق مداوم آب شهری جدید (سخت) به مدار نیز رسوب را چندین برابر می‌کند و هزینه تعمیرات را بالا می‌برد.
روش عیب‌یابی پیشرفته: آزمایش تفکیک پکیج از مدار رادیاتورها
قبل از بررسی قطعات، باید محدوده مشکل را پیدا کنیم:
- پکیج را با شیر پرکن تا ۱.۵ بار آبگیری کنید.
- شیرهای رفت و برگشت اصلی زیر پکیج (که به رادیاتورها می‌روند) را کاملاً ببندید.
- چند ساعت تا یک روز (بسته به سرعت افت) صبر کنید.
- تحلیل:
- اگر فشار داخل پکیج افت کرد → مشکل داخل دستگاه است.
- اگر فشار ثابت ماند → نشتی در لوله‌کشی، رادیاتورها یا کلکتور خانه است.
نکته تخصصی: اگر به سلامت شیرها شک دارید، شیلنگ‌های رفت و برگشت را باز کرده و با مغزی رابط به هم کوپل کنید تا مدار بسته کوچک فقط درون پکیج تست شود.
دلایل افت فشار ناشی از قطعات داخلی پکیج
شیر پرکن و اورینگ‌های آن شایع‌ترین علت داخلی. اگر شیر کامل آب‌بندی نشود یا مغزی آن فرسوده باشد، آب به آرامی نشت می‌کند. در فشار آب شهری بالا، ممکن است فشار را بالا ببرد؛ در فشار پایین، باعث افت ناگهانی شود. گاهی نیز شیرپرکن در ظاهر نشتی ندارد. ولی فشار پکیج مرتباً بالا می‌رود و به 3 بار می‌رسد و شیر اطمینان عمل کرده و آب را تخلیه می‌کند. در این موارد معمولاً شیرپرکن در ظاهر بسته است ولی احتمالاً خراب است و آب از آن عبور کرده و فشار بالا می‌رود.
- منبع انبساط (Expansion Vessel) اگر باد آن کم باشد، دیافراگم پاره شده باشد یا شیلنگ رابط مسدود (گرفتگی رسوبی) باشد، نوسانات فشار کنترل نمی‌شود. نشانه: با گرم شدن فشار سریع بالا می‌رود و شیر اطمینان تخلیه می‌کند، با سرد شدن ناگهان افت می‌کند.

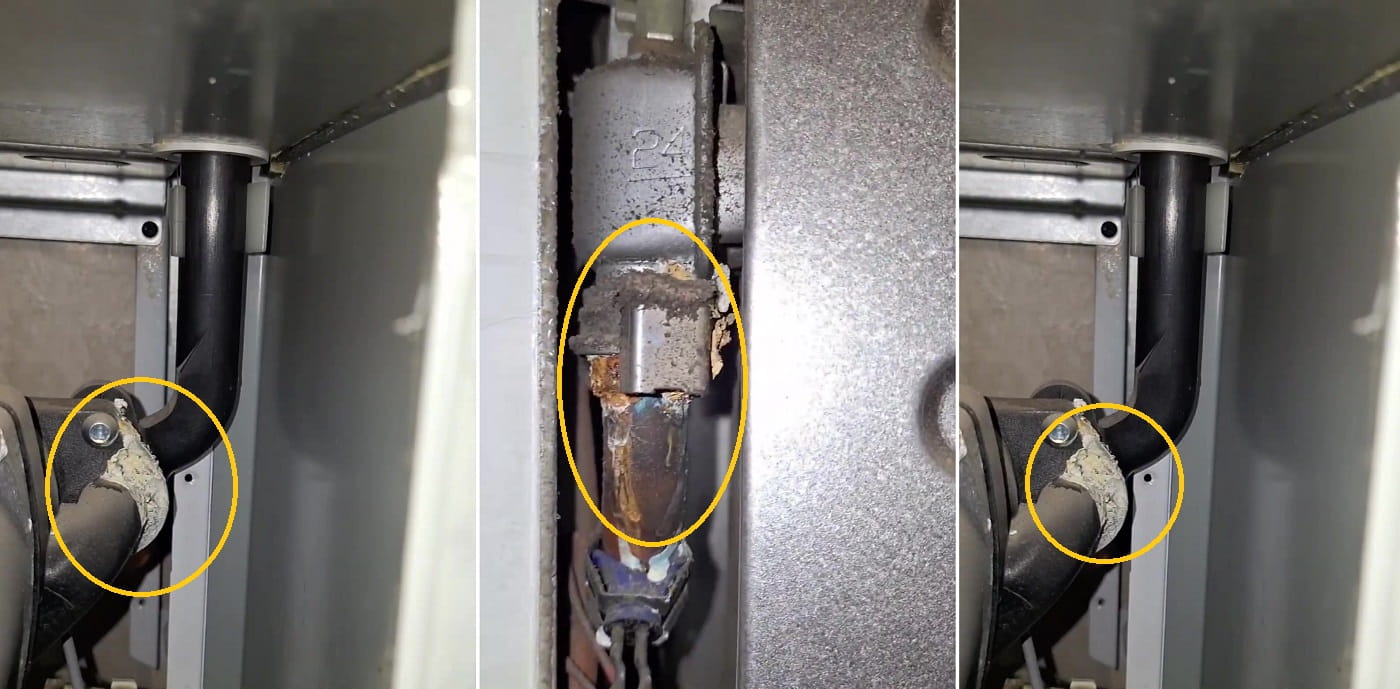

- شیر اطمینان (۳ بار) پکیج وظیفه دارد در صورت بالا رفتن ناگهانی فشار بیش از ۳ بار، آب اضافی را تخلیه کند تا لوله‌ها نترکند. گاهی به دلیل فرسودگی، خرابی اورینگ یا نوسان فشار، این شیر دچار “چکه مداوم” می‌شود. برای تست آن، کافی است زیر شیر اطمینان یا خروجی آن را لمس کنید تا از خشک بودن آن مطمئن شوید.
- اتوونت (شیر هواگیری خودکار) این قطعه روی هوزینگ پمپ قرار دارد و وظیفه آن خارج کردن هوای داخل سیستم است. اگر اورینگ یا سوزن درون ایرونت خراب یا رسوب‌گرفته باشد، آب به صورت قطره‌قطره یا حتی به شکل بخار از آن خارج می‌شود که باعث افت فشار خواهد شد.
- سوراخ شدن مبدل حرارتی (اصلی یا ثانویه) نشتی پنهان؛ آب تبخیر می‌شود و هیچ خیسی زیر دستگاه دیده نمی‌شود، اما فشار مدام افت می‌کند. در پکیج‌های زمینی، سوراخ شدن مخزن یا کویل هم فشار را بالا می‌برد.
- گرفتگی مانومتر یا مسیرهای رسوبی گاهی عقربه صفر نشان می‌دهد در حالی که آب کافی وجود دارد (لوله باریک پشت مانومتر کیپ شده).
دلایل افت فشار در مدار خارجی (رادیاتورها و لوله‌کشی)
- نشتی از شیرهای رفت و برگشت رادیاتورها، درپوش‌ها و شیر هواگیری.
- خرابی واشرها و کوپل‌های بین پره‌های رادیاتور آلومینیومی.
- نشتی در کلکتور یا اتصالات آن. اگر سیستم لوله‌کشی خانه کلکتوری باشد، جعبه کلکتور را باز کنید. اتصالات لوله‌ها به کلکتور و شیرهای کوچک روی آن، از نقاط حساس نشتی به شمار می‌روند که با بررسی ظاهری عیب‌یابی می‌شوند.
- بدترین حالت: نشتی لوله‌های توکار (پنج لایه) داخل دیوار یا کف که با نم‌زدگی سقف طبقه پایین خودش را نشان می‌دهد.
محل‌های مشکوک رایج: اتصالات زیر پکیج، حوله‌خشک‌کن، شیرهای پیسوار، و اتصالات پشتی رادیاتورها.
رفتارهای خاص و شایع
الف) علت صفر شدن فشار پکیج هنگام قطع برق چیست؟
بسیاری از کاربران گلایه دارند که با قطع شدن برق منطقه، فشار بار پکیج آن‌ها فوراً صفر می‌شود و پس از وصل شدن برق مجبور به بارگیری مجدد هستند.
- تحلیل فنی: قطع و وصل شدن برق به خودی خود ارتباط مستقیم با مدار بسته پکیج ندارد. علت اصلی این است که در ساختمان‌های آپارتمانی، با قطع برق، پمپ آب ساختمان نیز خاموش می‌شود و فشار آب ورودی به واحدها شدیداً افت می‌کند. اگر در پکیج شما یک نشتی ریز وجود داشته باشد یا منبع انبساط معیوب و بدون باد باشد، سیستم به محض قطع شدن فشار پشت شیر پرکن (آب شهری)، فشار داخلی خود را از دست داده و صفر می‌شود. همچنین گرفتگی مجاری منبع انبساط، خرابی شیر پرکن، یا فرسودگی برد الکترونیکی در بازخوانی سنسورها پس از وصل مجدد برق می‌تواند این خطای کاذب را تشدید کند.
جهت آشنایی بیشتر با منبع انبساط ویدئو زیر را از شرکت اندیشه و کار ببینید.
ب) عیب‌یابی ویژه:
پکیج زمینی (مانند ایران رادیاتور Z36) که دائم فشارش بالا می‌رود چیست؟ اگر یک پکیج زمینی دارید که در عرض ۳ الی ۴ ساعت فشار آن به شدت بالا رفته و از شیر اطمینان آب تخلیه می‌کند، به طوری که مجبورید دستی آب آن را تخلیه کنید و تعمیرکاران متوجه ایراد نشده‌اند، سیستم شما با یکی از دو مشکل قطعی زیر مواجه است:
- سوراخ شدن مبدل پاساژ (مبدل سوختگی یا مخزن کویل‌دار داخلی): پکیج‌های زمینی معمولاً دارای یک مخزن ذخیره آب گرم یا مبدل بزرگتر هستند. اگر جداره داخلی این مبدل سوراخ شده باشد، آب سرد شهری (که فشاری بالای ۳ بار دارد) به صورت ۲۴ ساعته و پنهان به داخل مدار گرمایش نفوذ می‌کند و فشار پکیج را بالا می‌برد. از آنجا که این نشتی داخلی است، هیچ چکه آبی زیر دستگاه دیده نمی‌شود!
- خرابی و عدم آب‌بندی کامل شیر پرکن: حتی اگر ظاهر شیر پرکن سالم باشد، مغزی داخلی آن ممکن است فرسوده شده و آب را به صورت قطره‌چکانی رد کند. در عرض چند ساعت، همین نفوذ کم، فشار مدار بسته را پر کرده و بالا می‌برد.
آموزش گام‌به‌گام تنظیم (بارگیری) فشار پکیج
- پکیج را خاموش کنید.
- شیر پرکن کوچک (مشکی یا آبی) زیر دستگاه را پیدا کنید.
- به آرامی خلاف عقربه ساعت بچرخانید تا آب وارد شود.
- مانومتر را ببینید و وقتی به ۱–۱.۵ بار رسید، فوراً ببندید.
- اگر فشار بیش از حد بالا رفت، پیچ هواگیری یک رادیاتور را باز کنید تا آب تخلیه شود.
آموزش تخلیه مدار گرمایشی و پر کردن پکیج دیواری ایران رادیاتور
هشدار: شیر پرکن را هرگز باز نگذارید.
چه زمانی حتماً تکنسین متخصص خبر کنید؟
اگر افت یا افزایش فشار مداوم (هر چند ساعت یا روزانه) تکرار شد، خودتان فقط بارگیری نکنید. نیاز به نشت‌یابی دقیق، رسوب‌زدایی منبع انبساط، تعویض اورینگ‌ها، مبدل یا منبع انبساط دارید. ادامه کار با پکیج معیوب منجر به سوختن پمپ و مبدل می‌شود.
توصیه فصلی: در زمستان برای آزمایش طولانی مدار را خاموش نکنید. قطعات در دسترس را بررسی کنید و تست کامل را به تابستان موکول کنید.
نتیجه‌گیری
افت فشار پکیج مشکل رایجی است که با عیب‌یابی سیستماتیک و دقیق قابل حل است. هرگز آن را نادیده نگیرید؛ زیرا رسوب‌گذاری ناشی از آب شهری جدید، هزینه‌های سنگینی به بار می‌آورد. با رعایت فشار استاندارد، بررسی دوره‌ای اتصالات و نگهداری به‌موقع، می‌توانید عمر پکیج را به طور قابل توجهی افزایش دهید.
اگر مشکلتان با راهکارهای بالا حل نشد، توصیف دقیق علائم (مدل پکیج، رفتار ارور، سرعت افت فشار) را بنویسید تا راهنمایی دقیق‌تری ارائه کنم. ایمنی و کارایی سیستم گرمایشی خانه‌تان ارزش صرف وقت و هزینه درست را دارد.
