پکیج دیواری (در انگلیسی: Combi Boiler) برای ایمنی و جلوگیری از آسیب، چندین حسگر کنترلی دارد. یکی از مهم‌ترین خطاهای ایمنی در برخی مدل‌های بوتان (به‌خصوص CV424s) خطای E9 است. این خطا معمولاً زمانی ظاهر می‌شود که دستگاه تشخیص دهد دمای آب مدار گرمایش بیش از حد بالا رفته و برای جلوگیری از خطر، پکیج را خاموش می‌کند.
خطای E9 دقیقاً یعنی چه؟
ارور E9 پکیج بوتان نشان‌دهنده‌ی افزایش بیش از حد دمای آب مدار گرمایش است.
طبق اطلاعاتی که ارائه کردید، وقتی دمای آب به حدود 95 درجه سانتی‌گراد برسد، سنسور حد (ترموستات حد) عمل می‌کند و دستگاه را قطع می‌کند؛ نتیجه این حالت، نمایش خطای E9 است.
نکته مهم:
گاهی واقعاً آب خیلی داغ شده، اما گاهی هم آب آن‌قدر داغ نیست و فقط دستگاه اشتباه تشخیص می‌دهد (مثلاً به علت خرابی سنسور یا برد).
چرا E9 اتفاق می‌افتد؟
1) گردش نکردن آب در مدار (مهم‌ترین علت)
اگر آب در مدار گرمایش به‌خوبی نچرخد، آب داخل مبدل اصلی راکد می‌ماند و خیلی سریع داغ می‌شود. در نتیجه دما بالا می‌رود و خطای E9 ظاهر می‌شود.
علت‌های گردش ضعیف آب می‌تواند شامل موارد زیر باشد:
- خرابی پمپ سیرکولاسیون
- هوا گرفتن مدار یا رادیاتورها

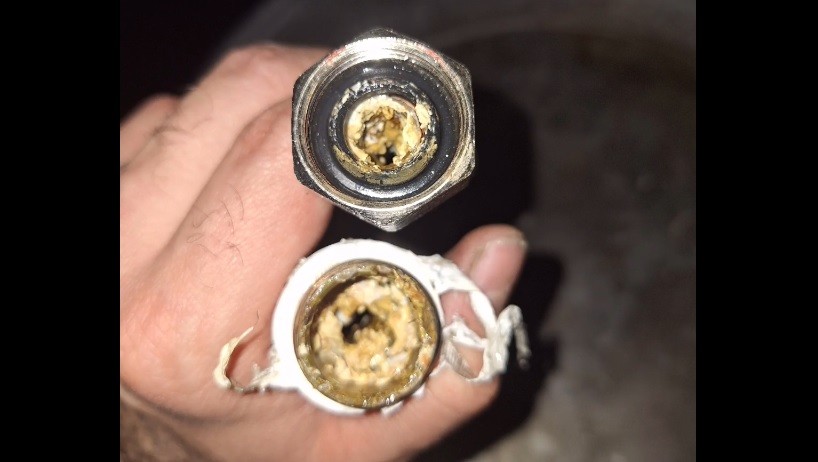

- گرفتگی مسیرها یا شیرهای رفت‌وبرگشت
- گرفتگی شیر صافی زیر دستگاه
2) رسوب گرفتن دستگاه (مبدل اصلی یا ثانویه)
رسوب به مرور زمان باعث می‌شود:
- مسیر عبور آب تنگ یا نیمه‌بسته شود،
- انتقال حرارت درست انجام نشود،
- و دما خیلی سریع بالا برود.
این مشکل می‌تواند در مبدل اصلی یا در مدل‌های دو‌مبدل، در مبدل ثانویه دیده شود.
3) مشکل در پمپ پکیج
اگر پمپ کار نکند یا ضعیف شده باشد، آب گرم به سمت رادیاتورها نمی‌رود و در داخل دستگاه می‌ماند. این حالت می‌تواند دما را به حد خطر (حدود 95°C) برساند و E9 ایجاد کند.
گاهی پمپ:
- گیر می‌کند،
- هوا می‌گیرد،
- یا صدای غیرعادی می‌دهد و داغ می‌شود.
4) گرفتگی شیر صافی و فیلترها
زیر بسیاری از پکیج‌ها شیر صافی/فیلتر وجود دارد. اگر این بخش به‌دلیل عدم سرویس دوره‌ای گرفته باشد، جریان آب کم می‌شود و احتمال داغ شدن ناگهانی بالا می‌رود.
5) خرابی سنسورها یا فرمان اشتباه (خطای تشخیص)
گاهی آب آن‌قدر داغ نشده، اما پکیج فکر می‌کند دما بالا رفته. این حالت می‌تواند به دلیل موارد زیر باشد:
- خرابی ترموستات حد (سنسور حد)
- خرابی سنسور NTC (سنسور دمای آب)
- خرابی برد (تصمیم‌گیری اشتباه)
6) گیر کردن فلوسوئیچ و ادامه‌دار شدن فرمان گرمایش
فلوسوئیچ وظیفه دارد تشخیص دهد آیا آب گرم مصرفی باز شده یا نه. اگر به علت رسوب، قطعه متحرک فلوسوئیچ بالا گیر کند و پایین نیاید، ممکن است به برد به‌طور دائم اعلام کند آب باز است.
نتیجه چه می‌شود؟
- در حالی که آب مصرفی بسته است، دستگاه همچنان فکر می‌کند باید کار کند،
- آب داخل مبدل راکد می‌ماند،
- سریع داغ می‌شود،
- و خطای E9 ظاهر می‌شود.
7) مشکلات منبع انبساط (نوسان فشار و اختلال در مدار)
منبع انبساط اگر مشکل داشته باشد (مثل موارد زیر):
- سوراخ شدن دیافراگم،
- تنظیم نبودن فشار باد داخلی،
- گرفتگی شیلنگ منبع،
- یا نامتناسب بودن ظرفیت منبع با حجم مدار،
می‌تواند باعث نوسان فشار و به‌هم خوردن شرایط کارکرد صحیح مدار شود. این وضعیت ممکن است در نهایت به افزایش دما و خطای E9 منجر شود.
8) خرابی شیر پرکن و بالا رفتن فشار
اگر شیر پرکن خراب باشد، ممکن است آب شهر وارد مدار گرمایش شود و باعث بالا رفتن فشار شود. افزایش فشار می‌تواند شرایط مدار را از حالت عادی خارج کند و به مشکلات گرمایشی و خطاها دامن بزند.
9) سوراخ شدن مبدل و ورود آب بهداشتی به مدار گرمایش
اگر مبدل سوراخ شود ممکن است آب گرم بهداشتی وارد مدار گرمایش شود (به‌خصوص وقتی فشار آب ساختمان بالاست). این اتفاق باعث افزایش حجم آب مدار و افزایش فشار می‌شود و می‌تواند زمینه‌ساز اختلالات جدی از جمله بالا رفتن دما باشد.
روش‌های رفع خطای E9
نکته ایمنی: اگر بوی گاز، نشتی آب شدید، یا صدای غیرعادی خطرناک دارید، دستگاه را خاموش کنید و با تعمیرکار مجاز تماس بگیرید. از دست‌کاری بی‌مورد پکیج خودداری کنید.
1) بررسی فشار آب سیستم (مانومتر)
- فشار را روی مانومتر ببینید.
- اگر فشار کمتر از 1 بار است:
- شیر پرکن را باز کنید تا فشار حدود 1.5 بار برسد.
- شیر پرکن را ببندید.
- سپس دستگاه را RESET کنید.
چرا مهم است؟
وقتی فشار پایین باشد، گردش آب ضعیف می‌شود و دستگاه داغ می‌کند.
2) اطمینان از کارکرد پمپ سیرکولاسیون
- گوش دهید آیا پمپ هنگام کار دستگاه روشن می‌شود یا نه.
- اگر:
- صدای غیرعادی دارد،
- یا بیش از حد داغ می‌شود،
- یا اصلاً کار نمی‌کند،
ممکن است نیاز به هواگیری یا تعویض داشته باشد.
3) هواگیری رادیاتورها و مدار گرمایش
- وجود هوا باعث می‌شود آب درست نچرخد.
- رادیاتورها را یکی‌یکی هواگیری کنید تا جریان آب یکنواخت شود.
- بعد دستگاه را ریست کنید.
این مورد یکی از علت‌های شایع خطای E9 است.
4) بررسی مبدل حرارتی و رسوب‌گیری
اگر مبدل رسوب گرفته باشد، دما سریع بالا می‌رود.
راه‌حل معمول:
- شست‌وشوی مبدل با محلول ضد رسوب (ترجیحاً توسط تعمیرکار)
هشدار مهم:
قبل از هر کار، برق و گاز را قطع کنید. استفاده نادرست از اسید یا محلول قوی می‌تواند باعث خوردگی مبدل و بدتر شدن مشکل شود.
5) بررسی ترموستات حد و سنسور NTC
اگر NTC یا ترموستات حد خراب باشد ممکن است دمای غلط به برد بدهد و دستگاه اشتباه تصمیم بگیرد. در این حالت معمولاً نیاز به تعویض NTC است.
6) بررسی منبع انبساط
- اگر منبع سوراخ شده یا باد ندارد، فشار نوسان می‌کند.
- طبق اطلاعات شما، فشار باد منبع (در حالت خالی بودن مدار) باید حدود 0.8 بار باشد.
- اگر مشکل جدی باشد، تعویض منبع لازم می‌شود.

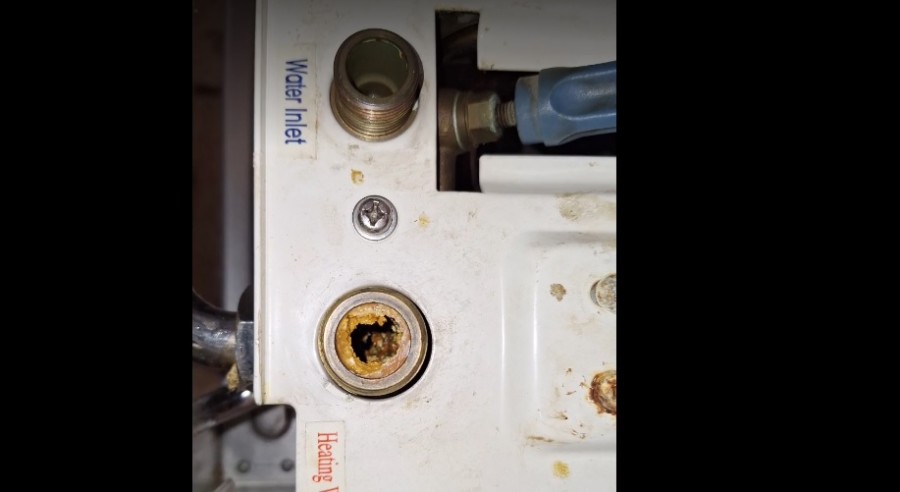

7) چک کردن شیرهای رفت‌وبرگشت و مسیر لوله‌ها
- مطمئن شوید شیرهای رفت و برگشت بسته نیستند.
- اگر مسیر گرفتگی دارد (رسوب/جرم/آلودگی)، باید تمیزکاری انجام شود.
- همچنین شیر صافی زیر دستگاه را بررسی کنید چون گرفتگی آن گردش آب را مختل می‌کند.
8) ریست کردن پکیج
بعد از انجام هر مرحله، یک بار دستگاه را با دکمه RESET ریست کنید:
- اگر خطا برطرف شد، مشکل احتمالاً موقت یا مربوط به همان بخش بوده است.
- اگر خطا برگشت، باید عیب‌یابی مرحله‌به‌مرحله ادامه پیدا کند.
جمع‌بندی
خطای E9 در پکیج بوتان معمولاً یعنی دمای آب مدار گرمایش بیش از حد بالا رفته (حدود 95°C) و سیستم ایمنی دستگاه را خاموش کرده است. رایج‌ترین علت‌ها شامل گردش ناکافی آب (به دلیل پمپ، هوا، گرفتگی مسیر یا شیر صافی)، رسوب مبدل، و در برخی موارد خرابی سنسورها یا برد است. با بررسی فشار، هواگیری، اطمینان از سلامت پمپ و تمیز بودن مسیرها، در بسیاری از موارد می‌توان مشکل را برطرف کرد؛ اما رسوب‌گیری تخصصی، تعویض قطعات یا بررسی برد بهتر است توسط تعمیرکار انجام شود.
