پکیج‌های دیواری بوتان سری بیتا از محبوب‌ترین مدل‌های اقتصادی بازار هستند. برخلاف پکیج‌های جدید که دارای نمایشگر دیجیتال و کدهای خطا هستند، در پکیج بیتا 22000 عیب‌یابی از طریق چراغ‌های LED انجام میشود. در این راهنما علاوه بر بررسی معنی هر چراغ، علت‌های رایج خرابی، روش‌های عیب‌یابی اولیه و نکات تجربی تعمیرکاران نیز ارائه شده است.
تفاوت قفل موقت و قفل دائم در پکیج بیتا
پیش از بررسی ارورها باید با دو مفهوم مهم آشنا شوید:
قفل موقت: دستگاه به دلیل یک خطای گذرا متوقف شده است. پس از رفع مشکل، پکیج به صورت خودکار به کار خود ادامه می‌دهد و نیازی به ریست ندارد.
قفل دائم: دستگاه به دلیل یک خطای ایمنی مهم متوقف شده است. پس از رفع مشکل باید دستگاه را ریست کنید. برای ریست، دسته انتخاب وضعیت را روی حالت خاموش قرار داده و مجدداً به حالت قبلی برگردانید.
جدول ارورهای پکیج بوتان بیتا 22000
وضعیت چراغ | مفهوم خطا |
سبز چشمک‌زن | افت فشار آب مدار گرمایش یا مشکل در فن و دودکش |
قرمز چشمک‌زن سریع | خرابی سنسور NTC مدار گرمایش |
قرمز چشمک‌زن کند | عمل کردن کلید حرارتی یا پارازیت شعله |
قرمز ثابت | عدم تشکیل یا تشخیص شعله |
نارنجی ثابت (قرمز و سبز همزمان) | خرابی سنسور NTC آب گرم مصرفی |

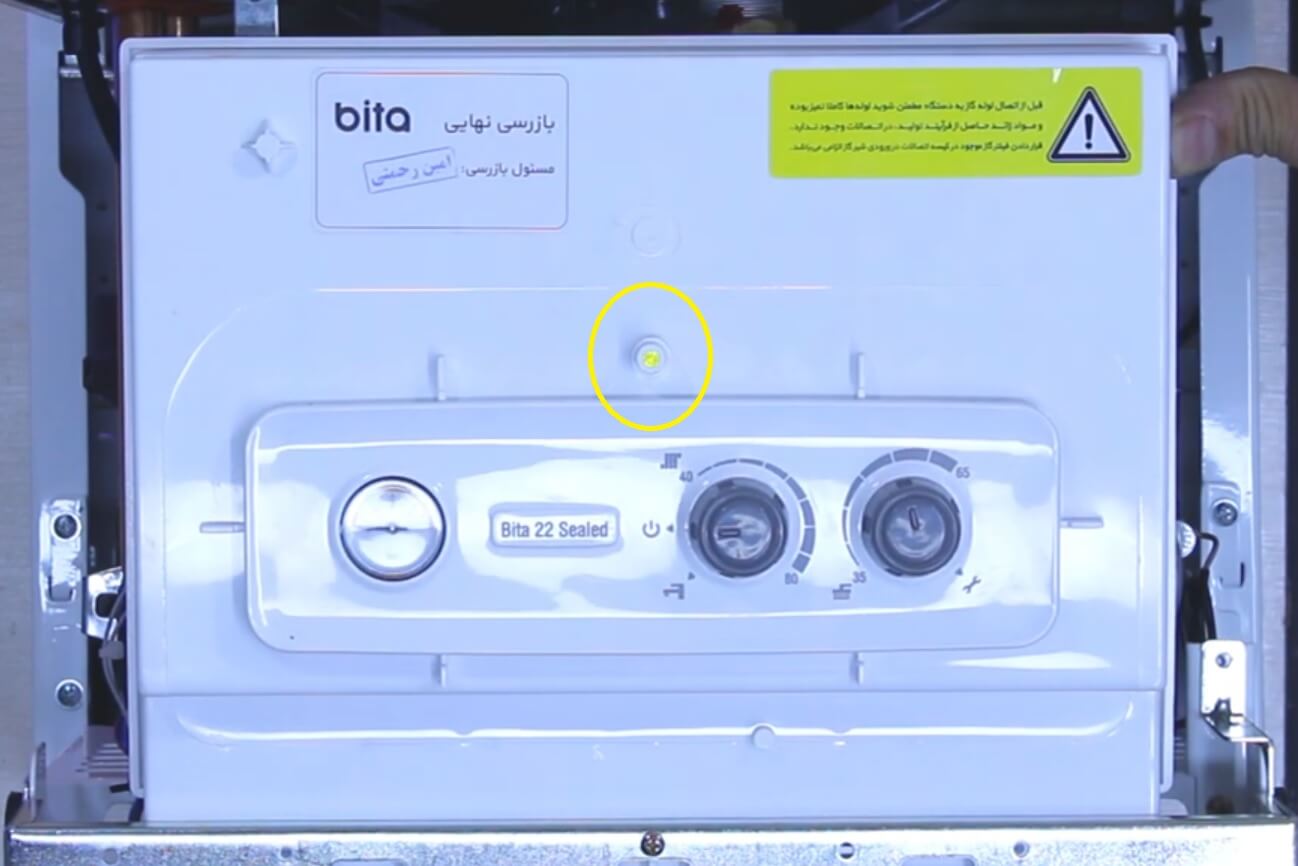

چراغ سبز چشمک‌زن
این ارور معمولاً به یکی از دو دلیل زیر رخ می‌دهد:
- افت فشار آب مدار گرمایش
- خرابی فن، پرشر هوا یا گرفتگی دودکش
بررسی فشار آب
ابتدا به مانومتر پکیج نگاه کنید. اگر فشار کمتر از 1 بار است، شیر پرکن را باز کنید (زیر دستگاه قرار دارد.) تا فشار به محدوده 1 تا 1.5 بار برسد.
اگر پس از تنظیم فشار مشکل برطرف شد، نیازی به تعمیر نیست.
اگر فشار مناسب است اما ارور باقی مانده
در این حالت باید موارد زیر بررسی شوند:

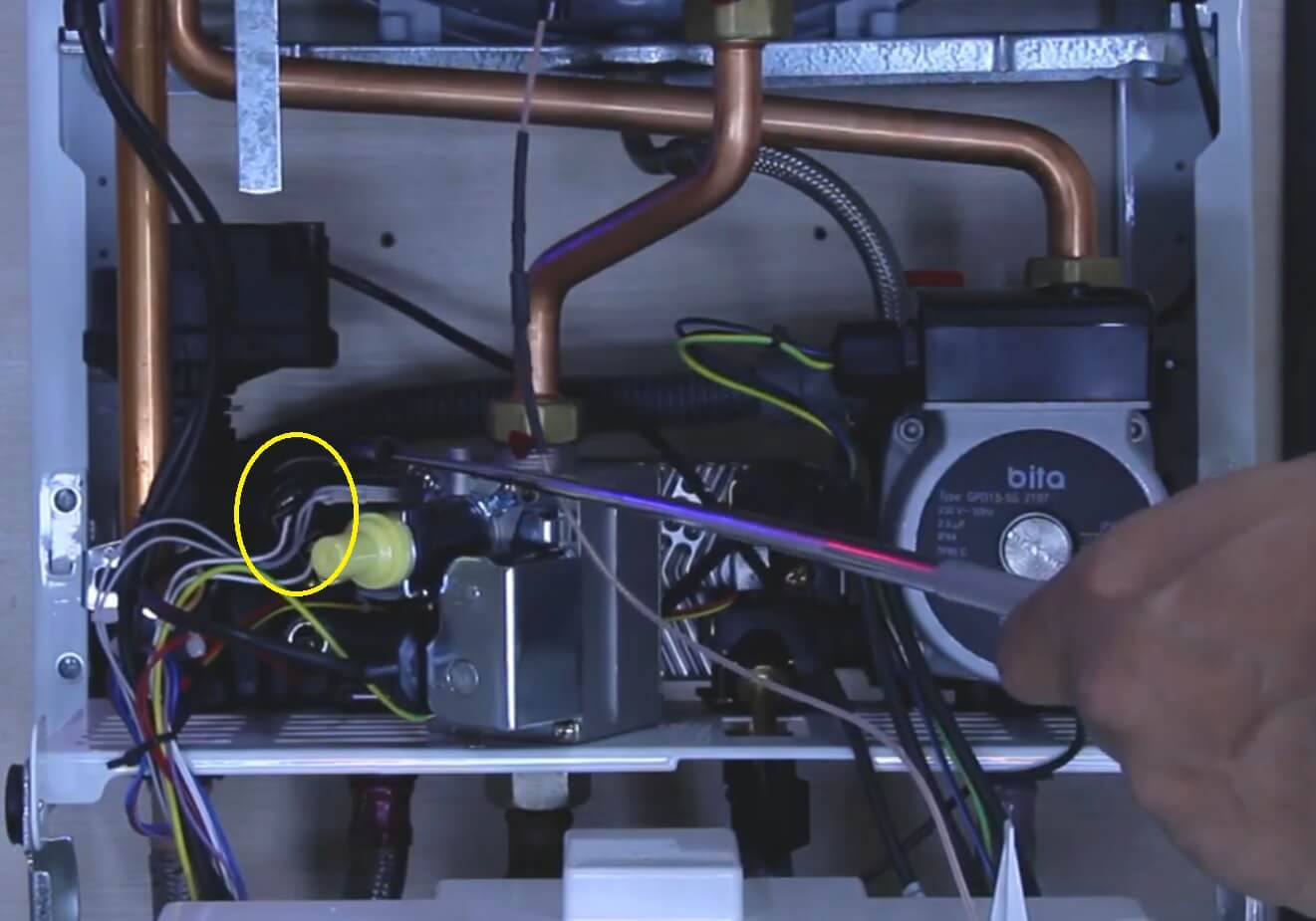

- پرشر سوئیچ آب

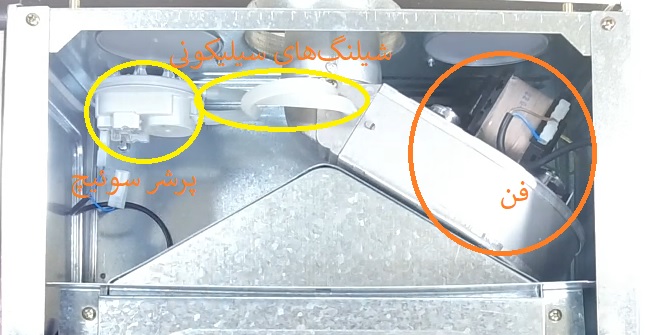

- پرشر سوئیچ هوا (وقتی فن دستگاه شروع به کار می‌کند باید کلید پرشر سوئیچ وصل شود)
- فن
- شیلنگ‌های سیلیکونی
- مسیر دودکش
تجربه تعمیرکار
در بخش زیادی از مراجعاتی که چراغ سبز بیتا چشمک می‌زند، مشکل تنها افت فشار آب مدار گرمایش است و با تنظیم فشار بین 1 تا 1.5 بار دستگاه بدون نیاز به تعمیر روشن میشود.
نکته مهم: اگر این خطا بیش از 10 دقیقه ادامه پیدا کند، دستگاه وارد قفل دائم شده و چراغ قرمز ثابت روشن میشود.
چراغ قرمز چشمک‌زن سریع
این ارور نشان‌دهنده خرابی سنسور دمای مدار گرمایش (NTC شوفاژ) است.
دلایل احتمالی
- خرابی خود سنسور
- قطع شدن سیم‌های سنسور
- سولفاته شدن سوکت‌ها

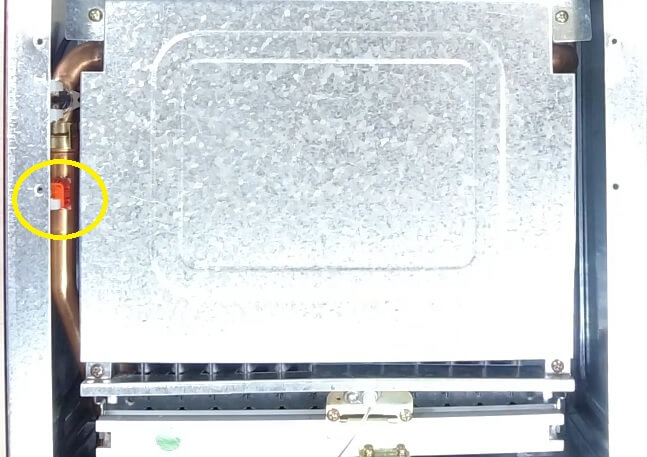

محل نصب سنسور
این قطعه روی لوله خروجی مبدل اصلی نصب شده است.
راه‌حل
سنسور و سیم‌کشی آن باید توسط تکنسین بررسی و در صورت نیاز تعویض شود.
چراغ قرمز چشمک‌زن کند
این خطا معمولاً به دو علت رخ می‌دهد:
جوش آوردن پکیج (Overheat)

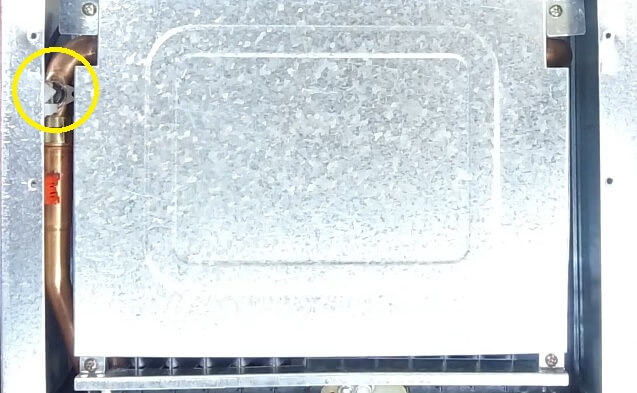

دمای آب داخل مبدل از حد مجاز فراتر رفته و ترموستات حد عمل کرده است.
دلایل رایج:
- گیرپاژ پمپ (نحوه باز کردن و تست پمپ سیرکولاتور)
- بسته بودن شیرهای رفت و برگشت
- رسوب شدید مبدل
- هواگرفتگی مدار
- خرابی ترموستات حد
پارازیت شعله
برد الکترونیک قبل از صدور فرمان گاز، وجود شعله را تشخیص داده است.
دلایل احتمالی:
- خرابی برد
- خرابی الکترود یون
- نشتی جریان الکتریکی
تجربه تعمیرکار
اگر دستگاه کاملاً سرد است اما این ارور را نشان می‌دهد، معمولاً خود کلید حرارتی (ترموستات حد ) معیوب شده است. اما اگر پس از مدتی کار کردن ارور ظاهر شود، اغلب مشکل از گردش نامناسب آب در مدار گرمایش است.
چراغ قرمز ثابت
این خطا به معنی عدم تشکیل یا تشخیص شعله است.
مواردی که ابتدا باید بررسی شوند
- باز بودن شیر گاز
- وجود گاز در ساختمان
- تمیز بودن فیلتر گاز
دلایل تخصصی‌تر
- خرابی شیر گاز
- خرابی برد الکترونیک
- خرابی یا کثیفی الکترود یون
- جرقه نزدن صحیح
تجربه تعمیرکار
در بسیاری از موارد شعله تشکیل میشود اما چند ثانیه بعد خاموش میشود. در این حالت معمولاً یون تشخیص شعله کثیف شده و نمی‌تواند وجود شعله را به برد اطلاع دهد.
پس از رفع مشکل، دستگاه باید ریست شود.
چراغ نارنجی ثابت
روشن شدن همزمان چراغ سبز و قرمز و ایجاد رنگ نارنجی نشان‌دهنده خرابی سنسور آب گرم مصرفی (NTC مصرفی) است.
علائم رایج
- دمای نامناسب آب گرم
- قطع و وصل شدن آب گرم
- ارور هنگام باز کردن شیر آب گرم
نکته فنی
در بسیاری از مواقع گرمایش رادیاتورها همچنان به درستی کار می‌کند و مشکل فقط در بخش آب گرم مصرفی مشاهده میشود.
مشکلاتی که پکیج بیتا معمولاً برای آن‌ها ارور نمی‌دهد
افت فشار مداوم آب
اگر مرتب مجبور به پر کردن مدار توسط شیر پر کن هستید، احتمال وجود نشتی وجود دارد.
روش تشخیص
شیرهای رفت و برگشت زیر پکیج را ببندید و دستگاه را 24 ساعت خاموش نگه دارید.
- اگر فشار افت کرد: نشتی از داخل پکیج است.
- اگر فشار ثابت ماند: نشتی در لوله‌کشی یا رادیاتورها وجود دارد.
تجربه تعمیرکار
این روش یکی از سریع‌ترین راه‌های تشخیص محل نشتی بدون استفاده از تجهیزات تخصصی است.
سرد و گرم شدن مداوم آب حمام
شایعترین علت این مشکل رسوب گرفتن مبدل ثانویه است.
رسوب مانع انتقال صحیح حرارت شده و دستگاه برای جلوگیری از جوش آوردن، شعله را قطع و وصل می‌کند.
راه‌حل این مشکل اسیدشویی اصولی مبدل توسط تکنسین است.
آب مصرفی ولرم است
اگر پکیج ارور نمی‌دهد اما آب به اندازه کافی گرم نمی‌شود، موارد زیر بررسی شوند:
- تنظیم نبودن شیر گاز
- خرابی شیر سه‌طرفه
- ضعیف شدن پمپ (نحوه باز کردن و تست پمپ سیرکولاتور)
- نیم‌سوز شدن سنسورهای NTC
روشن شدن انفجاری یا شعله زرد
روشن شدن انفجاری
معمولاً به دلیل تنظیم نبودن شیر گاز یا فاصله نامناسب جرقه‌زن رخ می‌دهد.
شعله زرد
شعله پکیج باید آبی باشد.
زرد شدن شعله می‌تواند ناشی از:
- گرفتگی دودکش
- کثیف بودن مشعل
- کمبود اکسیژن
- تنظیم نبودن شیر گاز
باشد.
این مشکل باید سریعاً بررسی شود زیرا ممکن است باعث تولید گاز مونوکسید کربن شود.
جمع‌بندی
پکیج بوتان بیتا 22000 بسیاری از خطاهای خود را از طریق چراغ‌های LED اعلام می‌کند. آشنایی با معنی این چراغ‌ها می‌تواند در تشخیص سریع مشکل و جلوگیری از هزینه‌های اضافی مؤثر باشد. با این حال در مواردی که با گاز، برد الکترونیک، فن یا اسیدشویی مبدل سروکار دارید، استفاده از خدمات تکنسین مجاز بوتان ضروری است.
بازبینی توسط: مهندس نیما درمنکی فراهانی
بیش از 15 سال سابقه تعمیر و سرویس انواع پکیج دیواری
متخصص برندهای ایران رادیاتور، بوتان و لورچ و برندهای خارجی
مدرس دوره‌های تعمیرات پکیج
سوالات متداول
چرا فشار پکیج مدام کم میشود؟
معمولاً به دلیل نشتی در مدار گرمایش، رادیاتورها یا قطعات داخلی پکیج است.
چرا آب حمام مدام سرد و گرم میشود؟
شایعترین علت، رسوب گرفتن مبدل ثانویه است.
فشار مناسب پکیج بیتا چند بار است؟
فشار استاندارد در حالت سرد بین 1 تا 1.5 بار است.
آیا همه ارورها نیاز به تعمیرکار دارند؟
خیر. خطاهایی مانند افت فشار آب معمولاً توسط کاربر قابل رفع هستند، اما مشکلات مربوط به گاز، برد الکترونیک و اسیدشویی باید توسط تکنسین انجام شوند.
