ارور 40 70 در پکیج‌های آنالوگ ایران رادیاتور (که در مدلهای دیجیتال با کد E1 شناخته میشود) ، نشان‌دهنده افت فشار آب در مدار گرمایش دستگاه است. واتر پرشر سوئیچ (پرشر آب) در واقع یک کلید نیم‌بار فشار است ؛ زمانی که فشار آب داخل آن به نیم بار برسد، کلید وصل شده و برد کنترل متوجه وجود آب در مدار میشود. اگر مانومتر (عقربه فشار) زیر نیم بار را نشان دهد، پرشر فعال شده و خطای 40 70 نمایان میشود.
گام اول: رفع عیب اولیه و ساده
زمانی که با این ارور مواجه می‌شوید، ابتدا باید اقدامات زیر را انجام دهید:
- بررسی مانومتر: به عقربه فشار دستگاه نگاه کنید. اگر فشار به نیم رسیده یا از یک پایین‌تر است، باید آن را تنظیم کنید.

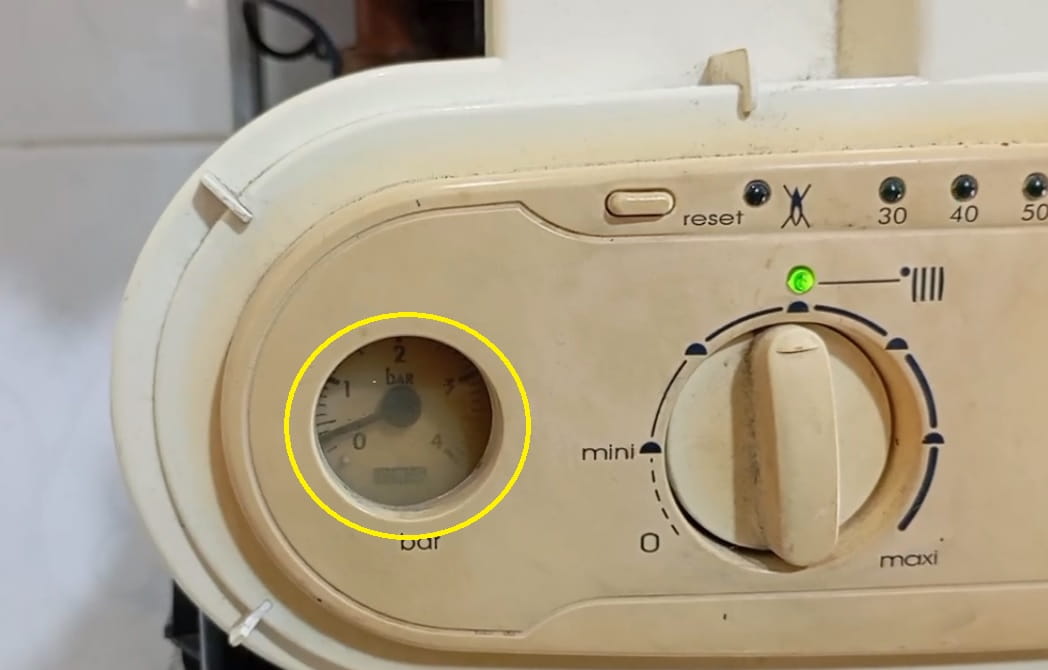

همانطور که در تصویر مشاهده میکنید اگر عقربه مانومتر به کمتر از 0.5 بار برسد، پرشر آب که سوئیچ نیم بار نیز نامیده میشود، عمل کرده و خطای 40 70 (یا E1 در مدلهای دیجیتال) ظاهر میشود. - استفاده از شیر پرکن: شیر پرکن زیر دستگاه را باز کنید (چرخاندن در خلاف جهت عقربه‌های ساعت) تا فشار آب به 1.5 بار برسد.

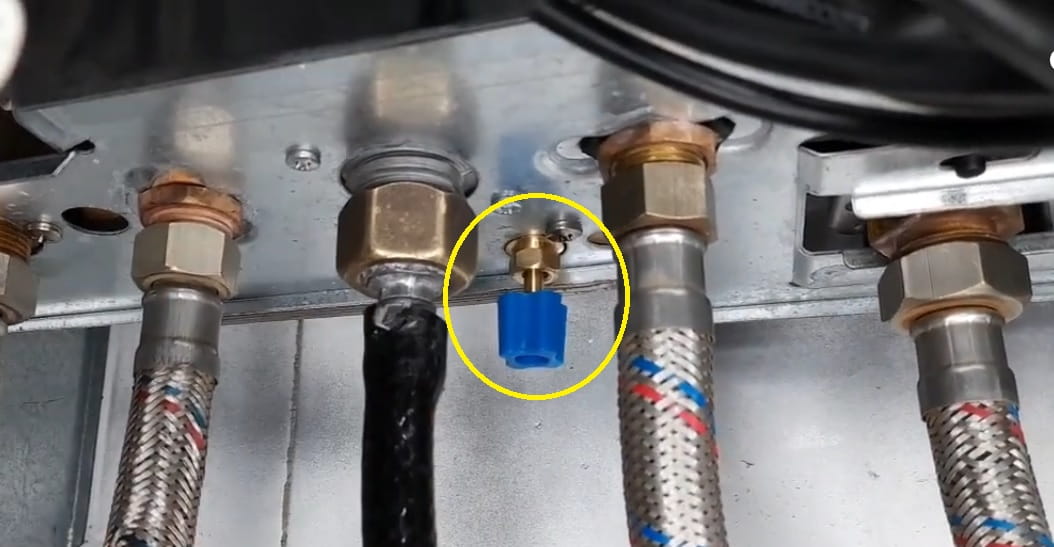

شیر پر کن معمولاً به رنگ مشکی یا آبی بوده و در زیر دستگاه قرار دارد. - بستن شیر پرکن و ریست: پس از رسیدن فشار به 1.5 بار، شیر پرکن را حتماً در جهت عقربه‌های ساعت کاملاً ببندید و دکمه ریست دستگاه را فشار دهید تا مشخص شود مشکل برطرف شده است یا خیر.
اگر به هر دلیلی فشار از 1.5 بار بالاتر رفت (مثلا 2 بار)، برای کاهش فشار ابتدا ورودی اصلی آب سرد پکیج را ببندید، سپس شیرپرکن را کمی باز کنید و سپس یکی از شیرهای آب گرم مصرفی منزل را کمی باز کنید. مشاهده میکنید که عقربه مانومتر به آرامی پایین می‌آید. وقتی به 1.5 رسید، آبگرم مصرفی و شیرپرکن را ببندید و ورودی اصلی آب سرد پکیج را مجدداً باز کنید.
فراموش نکنید که اگر به هردلیل فشار به بیشتر از 3 بار برسد، شیر اطمینان عمل کرده و آب تخلیه میشود.
دلایل اصلی تداوم یا تکرار خطای 40 70 و روش‌های رفع آن‌ها
اگر با باز کردن شیر پرکن مشکل حل نشد یا فشار به سرعت افت کرد، دلایل زیر باید به ترتیب بررسی شوند:
۱. وجود نشتی در مدار یا خرابی منبع انبساط
اگر بعد از پر کردن دستگاه، عقربه مانومتر دوباره پایین بیاید، احتمالاً مدار دچار نشتی شده است.
- روش پیدا کردن نشتی: در حالت پر بودن مدار گرمایش، دستگاه را خاموش کنید. در این حالت دستگاه داغ نیست و اگر نشتی کم باشد، آب بخار نمی‌شود و محل نشتی قابل رویت خواهد بود. البته اگر آب بخار هم شده باشد، علائم رسوب در محل اتصالات مشهود است.
گاهی نشتی کم است و بدلیل گرما به سرعت بخار شده و دیده نمی‌شود. آثار نشتی در محل اتصالات مانند شکل دیده میشود. همین نشتی نیز می‌تواند باعث افت فشار پکیج شود. - تست لوله‌کشی: برای اینکه مطمئن شوید نشتی از خود پکیج است یا سیستم لوله‌کشی، شیرهای رفت و برگشت شوفاژ زیر پکیج را کاملاً ببندید. اگر فشار باز هم کم شد، مشکل از خود پکیج است؛ در غیر این صورت، لوله‌کشی یا رادیاتورها سوراخ شده‌اند. (برای اطمینان بیشتر از عدم رد کردن شیرها، می‌توان خروجی‌های رفت و برگشت را با یک شیلنگ دو سر مهره سایز 3/4 اینچ به هم متصل کرد) .

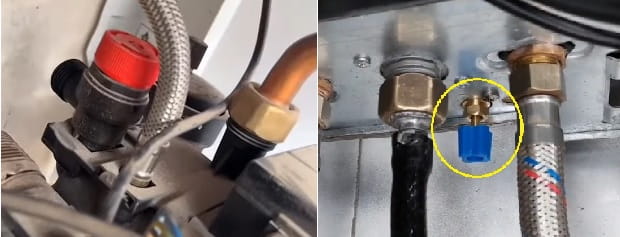

نشتی داخل پکیج می‌تواند ناشی از قسمتهای مختلف مانند شیرپرکن، شیر اطمینان، اتصالات و اورینگ‌ها یا مبدل اصلی یا ثانویه باشد. گاهی هم شیرپرکن نشتی ندارد ولی مغزی آن خراب است و آببندی نمیکند و آب به داخل پکیج وارد شده، فشار بالای 3 بار می‌رود و شیر اطمینان جهت خروج آب اضافی فعال میشود. - منبع انبساط: کمبود باد یا خرابی منبع انبساط نیز از دلایل افت مکرر فشار است که باید باد آن چک شود.
فراموش نکنید که اگر مشکل افت فشار نشتی باشد نباید مرتباً با استفاده از شیرپرکن فشار را بالا ببریم. هربار که شیر پر کن را باز میکنید، آب جدید به پکیج وارد میشود. این آب مقدار زیادی املاح با خود می‌آورد. لذا قسمتهای مختلف پکیج به سرعت رسوب می‌گیرد و نیاز به سرویس و اسیدشویی پیدا می‌کند. در اینگونه موارد محل نشتی را پیدا کنید و مشکل را اساسی برطرف کنید.
میتوانید دلایل افت فشار مداوم پکیج و روش پیدا کردن محل نشتی را ببینید.
۲. خرابی یا گرفتگی مانومتر (عقربه فشار)
گاهی اوقات بار واقعی دستگاه افت کرده است اما مانومتر به دلیل خرابی یا گیر کردن، همچنان فشار را بالا (مثلاً روی ۱ یا 1.5 بار) نشان می‌دهد و شما را به اشتباه می‌اندازد.
- روش تست مانومتر: آب سرد دستگاه را قطع کرده، شیر پرکن و یکی از شیرهای آبگرم منزل را باز کنید تا فشار دستگاه تخلیه شود. بررسی کنید آیا عقربه پایین می‌آید یا خیر. همچنین با باز کردن جزئی شیر پرکن ببینید عقربه بالا می‌رود یا خیر.
- رفع گرفتگی مانومتر: اگر عقربه تکون نخورد، مانومتر را باز کنید. نوک لوله مویی آن را بررسی کنید؛ زیرا ممکن است به مرور زمان رسوب گرفته و ارتباطش با مدار قطع شده باشد. میتوانید داخل آن سوزن بزنید یا آن را در اسید بشویید تا رسوب از بین برود. اگر با این کار هم عقربه درست نشد، مانومتر خراب است و باید تعویض شود.

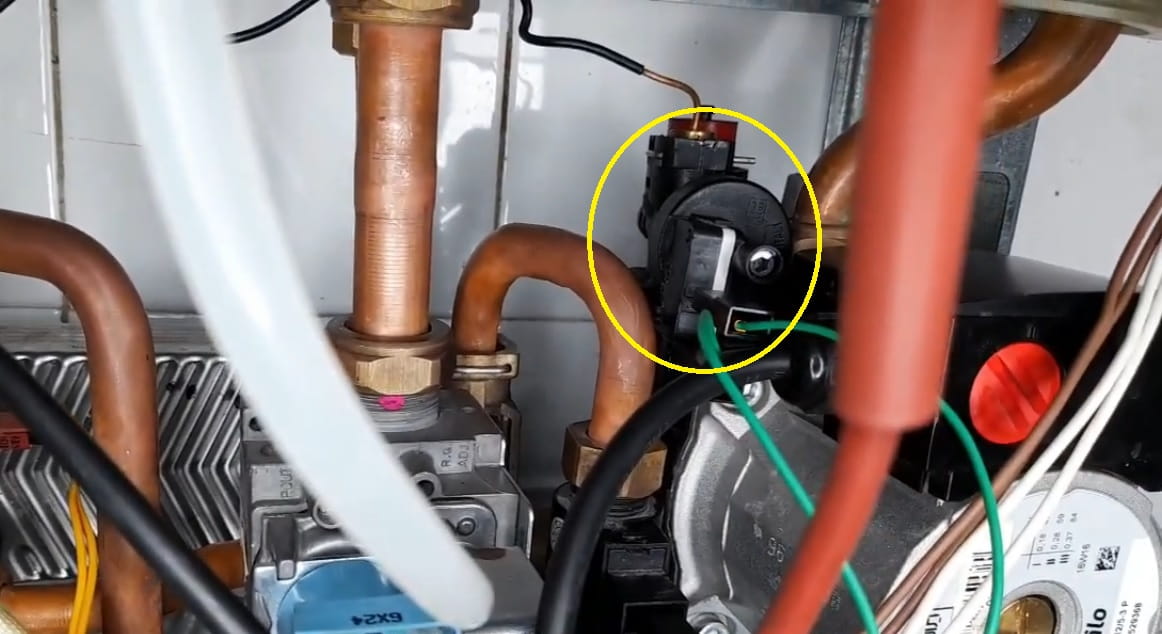

۳. خرابی خود پرشر سوئیچ آب
اگر مانومتر سالم است، فشار روی 1.5 بار قرار دارد و پس از ریست باز هم ارور 40 70 باقی می‌ماند، احتمالاً خود پرشر سوئیچ آب خراب است یا قطع شده است.
- روش تست پرشر آب: فیش‌های متصل به پرشر آب را جدا کرده و با استفاده از یک تیکه سیم (سرفیش‌دار) آن‌ها را به یکدیگر متصل (جامپ یا اتصال کوتاه) کنید و دستگاه را ریست نمایید. اگر ارور برطرف شد، یعنی ارتباط سیم‌کشی با برد سالم است و خود پرشر یا مسیر آن ایراد دارد. در صورت خرابی، پرشر آب باید تعویض شود.
۴. رسوب گرفتن بلوک برنجی دستگاه
از آنجا که بلوک‌های پکیج ایران رادیاتور فلزی و از جنس برنج هستند، رسوب به داخل آن‌ها می‌چسبد. ممکن است مسیر نازکی که آب را به پرشر سوئیچ می‌رساند (داخل بلوک چپ) کاملاً توسط رسوب مسدود شده باشد و با وجود پر بودن دستگاه، آب به پرشر نرسد تا کلید را وصل کند.
۵. استفاده از واشر نامناسب (لاستیکی)
گاهی در هنگام تعویض یا سرویس، به جای واشر کاغذی استاندارد، از واشر لاستیکی غیراستاندارد برای آببندی نوک پرشر آب استفاده میشود. وقتی این واشر خیلی سفت بسته شود، جمع شده و دهانه ورودی پرشر آب را مسدود می‌کند و مانع ورود آب میشود. بنابراین همیشه باید از واشر کاغذی استفاده شود.
۶. قطع شدن ارتباط با برد کنترل
در موارد نادر، ممکن است سیم‌ها به پرشر متصل باشند اما سوکت آن‌ها از سمت برد کنترل یا از خود پرشر جدا شده یا قطعی پیدا کرده باشد که مانع ارسال سیگنال به برد میشود.
