پمپ پکیج یکی از قطعات اساسی و قلب تپنده سیستم گرمایشی است. این قطعه که از نوع پمپ‌های سیرکولاتور خطی است، وظیفه پمپاژ و گردش مداوم آب در مدار بسته شوفاژها و مبدل حرارتی را بر عهده دارد. در این مقاله به زبان ساده و رسمی، نحوه باز کردن، تست و نشانه‌های خرابی این قطعه را بررسی می‌کنیم.
قطعات اصلی پمپ پکیج
پیش از باز کردن پمپ، بهتر است با اجزای داخلی آن آشنا شوید:
- بدنه (پوسته): محافظ بیرونی پمپ که قطعات را در خود جای می‌دهد.
- استاتور و روتور: بخش‌های ثابت و متحرک موتور الکتریکی که با ایجاد میدان مغناطیسی، نیروی چرخشی تولید می‌کنند.
- پروانه و محور (شفت): پروانه روی شفت قرار دارد و با چرخش خود، آب را به جریان می‌اندازد.
- هوزینگ: پوسته‌ای که پروانه در آن قرار دارد و مسیر ورود و خروج آب است.
- شیر هواگیری: برای تخلیه هوای محبوس شده در داخل پمپ استفاده می‌شود.
آموزش مرحله‌به‌مرحله باز کردن و تست پمپ
هشدار ایمنی: این عملیات نیازمند دانش فنی و رعایت نکات ایمنی برق است. اگر تجربه کافی ندارید، حتماً از تکنسین متخصص کمک بگیرید.
۱. باز کردن پمپ از روی دستگاه
- ابتدا پکیج را کاملاً خاموش کرده و دوشاخه آن را از برق بکشید.

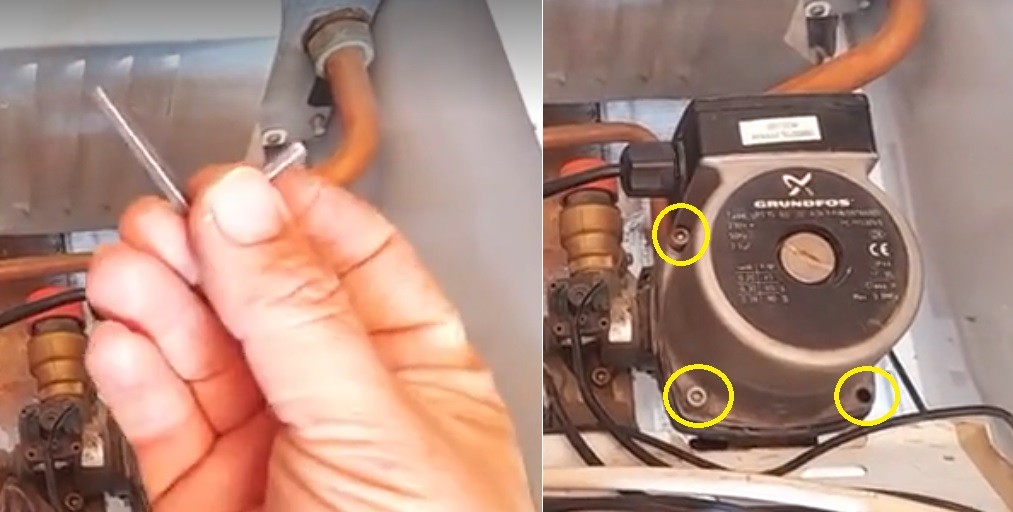

- با استفاده از یک آچار آلن نمره ۵، چهار پیچ اتصال‌دهنده پمپ به هوزینگ را باز کرده و پمپ را جدا کنید.

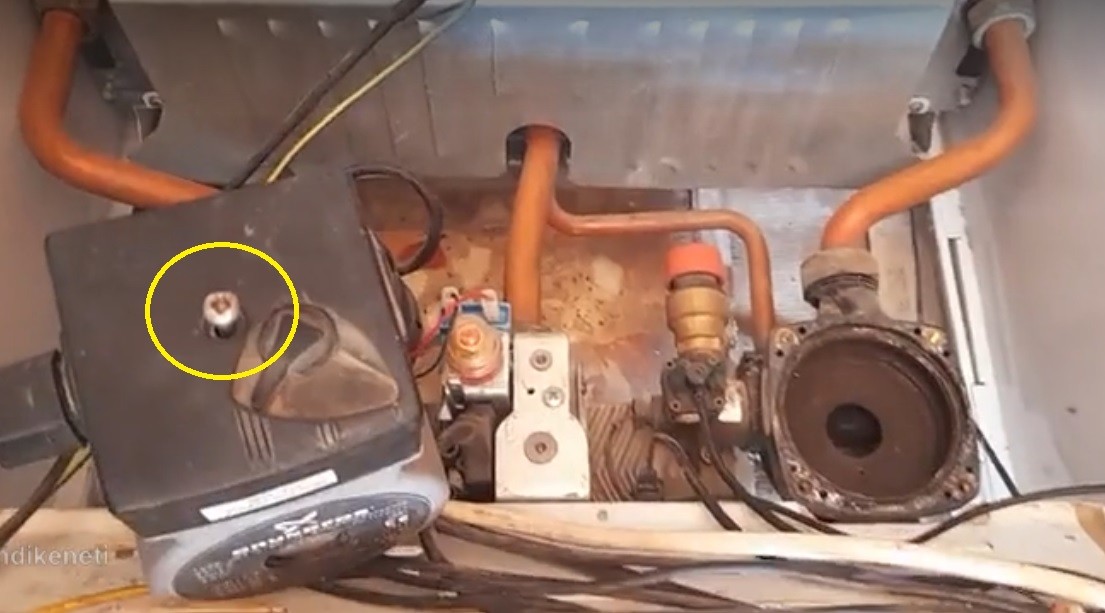

پیچ‌های پمپ را باز کنید - درپوش روی پمپ با یک پیچ چهارسو بسته شده است؛ آن را باز کنید تا به قاب، خازن و سوکت‌ها دسترسی پیدا کنید.

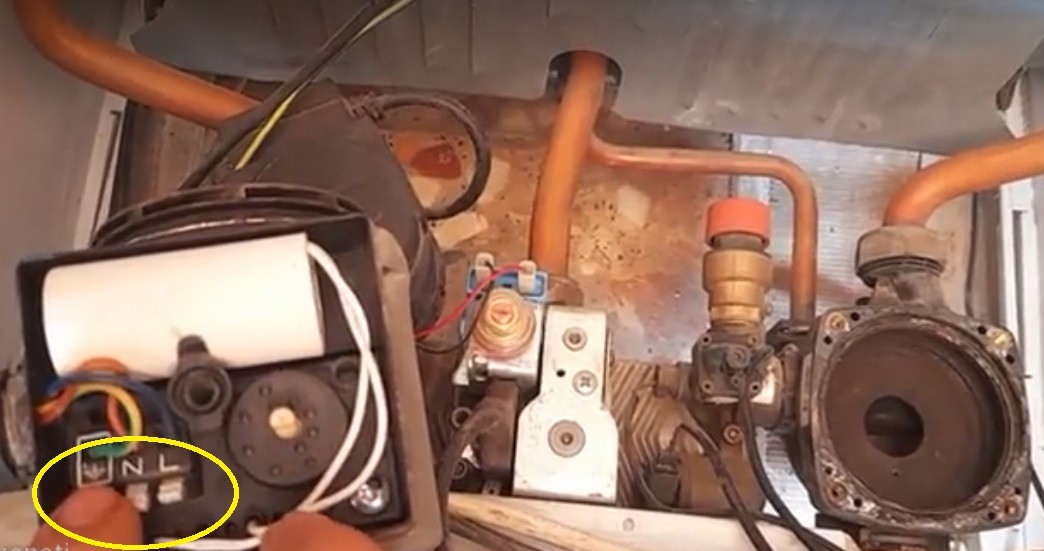

باز کردن درپوش روی پمپ - سه سیم (فاز، نول و ارت) را مشاهده می‌کنید. برای جدا کردن آن‌ها، ضامن‌های هر ترمینال را فشار دهید تا سیم‌ها آزاد شوند. پمپ را به یک سطح کار ایمن منتقل کنید.
سیم ها را آزاد کنید.

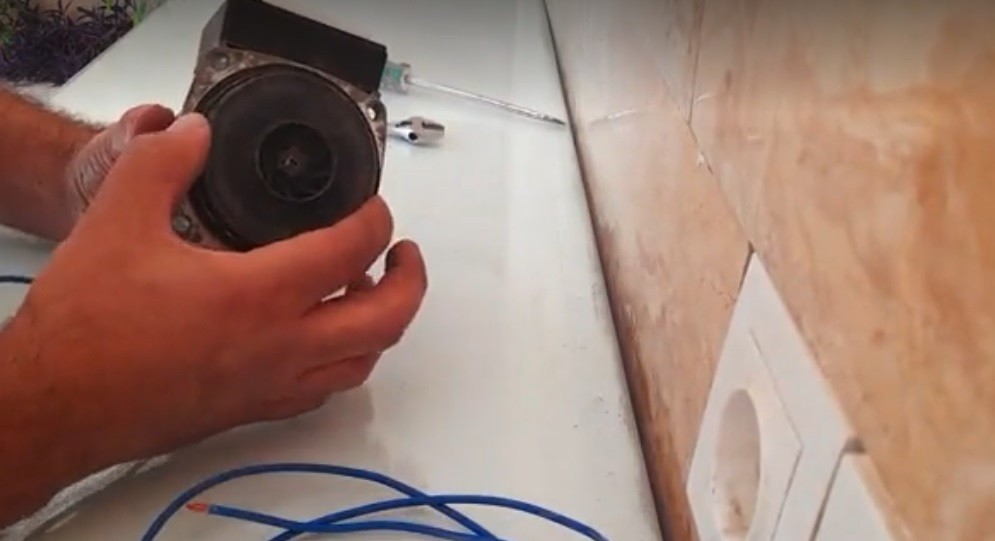

۲. تست مکانیکی (تست لقی)
- با دست پروانه پمپ را بچرخانید و به سمت چپ، راست، عقب و جلو حرکت دهید.
- پروانه باید روان بچرخد و نباید لقی داشته باشد. وجود لقی و خلاصی بیش از حد نشان‌دهنده خرابی شفت است و پمپ باید تعویض شود.

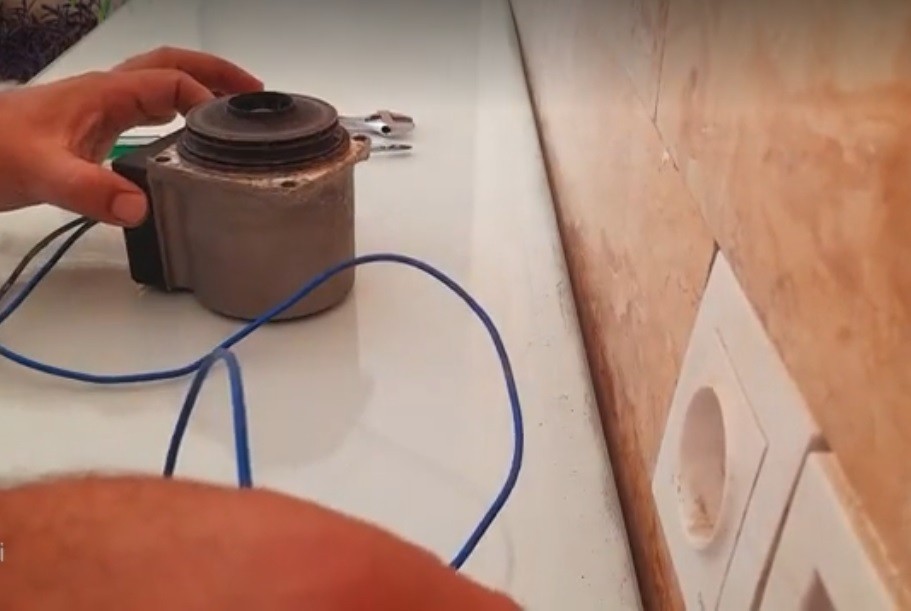

۳. تست الکتریکی (تست خازن و موتور)
- دو سیم مناسب را به پایانه‌های فاز و نول پمپ متصل کنید و دو سر دیگر را به یک دوشاخه ببندید.
- پمپ را روی یک سطح صاف قرار داده و با دست به خوبی مهار کنید تا هنگام روشن شدن تکان نخورد. سپس دوشاخه را به برق بزنید.
- اگر پمپ فوراً شروع به کار کرد: خازن و موتور سالم هستند.

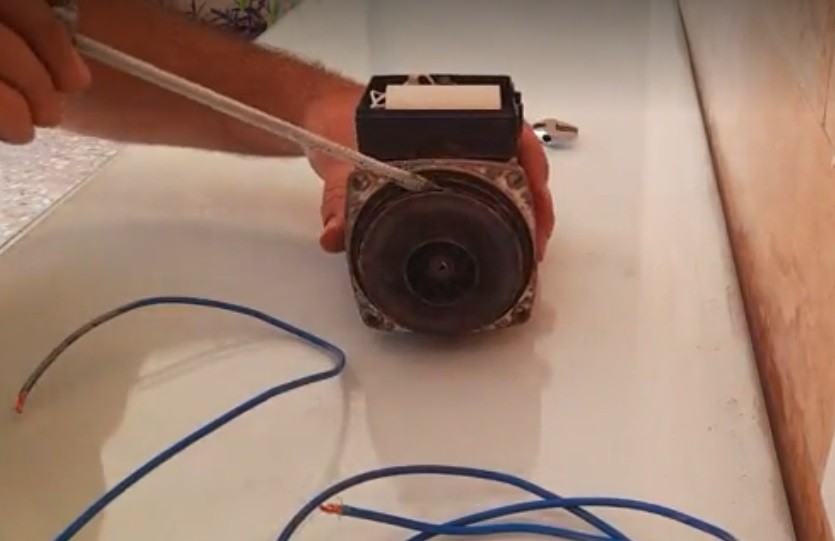

- اگر پمپ کار نکرد: با احتیاط و به کمک یک پیچ‌گوشتی، پروانه را کمی هل دهید. اگر با این کار موتور شروع به چرخش کرد، خازن پمپ خراب است و باید تعویض شود.
اگر پروانه با کمک پیچ گوشتی شروع به گردش کرد نشان دهنده خرابی خازن است. - اگر پمپ با صدای زیاد، سرعت کم یا گیر کردن کار کرد: پمپ دچار خرابی اساسی شده و نیاز به تعویض کامل دارد.
نشانه‌های خرابی پمپ پکیج
در صورت بروز مشکلات زیر، باید سلامت پمپ مورد بررسی قرار گیرد:
- گردش آب نامناسب و سرد بودن رادیاتورها: اگر پمپ یا مسیر آن به دلیل سختی آب و رسوبات دچار گرفتگی شود، آب گرم به رادیاتورها نمی‌رسد و پمپ به شدت داغ می‌کند.
- صدای غیرعادی و زیاد: معمولاً به دلیل وجود هوا در سیستم ایجاد می‌شود. انجام هواگیری دقیق پکیج می‌تواند این مشکل را رفع کند.
- نشتی آب از پکیج: نصب نادرست یا خرابی کاسه نمد پمپ می‌تواند باعث آبریزی از دستگاه شود.
- کار نکردن قطعه: در صورت سوختن سیم‌پیچ موتور یا خارج شدن قطعه از جای خود، پمپ با وجود روشن بودن دستگاه هیچ واکنشی نشان نمی‌دهد.
- کارکرد یکسره پمپ: اگر پکیج در حالت تابستانه است اما پمپ مدام کار می‌کند، احتمالاً گیربکس تنظیم سرعت پمپ گیر کرده یا برد الکترونیکی دستگاه دچار اختلال شده است.
عوامل موثر در خرابی و انسداد پمپ
عواملی نظیر افت یا افزایش شدید فشار آب، استفاده از آب با سختی بالا (بدون سختی‌گیر)، فرسودگی طبیعی قطعات و انسداد مسیر برگشت به دلیل رسوبات و ذرات جامد، از مهم‌ترین دلایل خرابی پمپ هستند. برای جلوگیری از این مشکلات، استفاده از فیلترهای مناسب در مسیر برگشت و سرویس دوره‌ای پکیج به شدت توصیه می‌شود.
