تعمیر پکیج بوتان مدل CV424s

پکیج دیواری بوتان CV424S از مدل‌های دو مبدل و فن‌دار بوتان است. این دستگاه به محفظه احتراق بسته، پمپ سیرکولاتور سه‌سرعته، سیستم عیب‌یابی الکترونیکی و سیستم‌های مختلف ایمنی مجهز شده است.

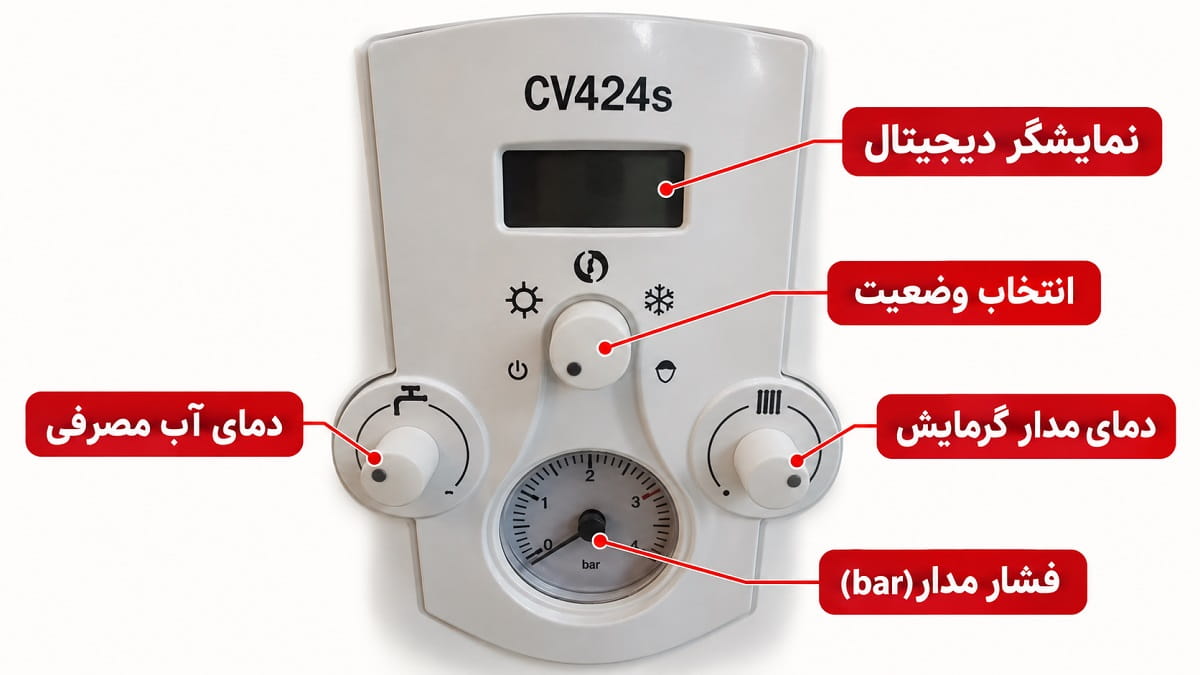

اجزای پنل پکیج بوتان CV424S

پنل CV424S شامل پنج بخش اصلی است:

1. نمایشگر فشار بر حسب bar
2. نمایشگر دیجیتال
3. دسته انتخاب وضعیت و تنظیم مدار گرمایش
4. دسته تنظیم دمای مدار گرمایش
5. دسته تنظیم دمای آب گرم مصرفی

دسته انتخاب وضعیت، سه حالت دارد:

• وضعیت تابستانی
• وضعیت قطع موقت / راه‌اندازی مجدد
• وضعیت زمستانی و تنظیم مدار گرمایش

علائم روی نمایشگر دیجیتال CV424S

نمایشگر دیجیتال دستگاه برای نمایش وضعیت و عیب‌یابی استفاده می‌شود.

علائم معرفی‌شده برای این نمایشگر عبارت‌اند از:

• S1: نشانگر نقص فنی
• S2: نشانگر وجود شعله
• S3: نشانگر عدم وجود شعله
• S4: نشانگر سیستم گرمایش
• S5: نشانگر سیستم آب گرم مصرفی
• S6: نشانگر واحد دما
• D1-D2: نمایش دمای آب مدار گرمایش، دمای آب مصرفی و کدهای عیب‌یابی

بنابراین اگر روی نمایشگر دستگاه یک کد مانند E1 یا E27 مشاهده شود، می‌توان با استفاده از جدول خطا، بخش مرتبط با مشکل را شناسایی کرد.

مواردی که بهتر است تکنسین هنگام تعمیر CV424S بررسی کند

CV424S دارای چند سیستم کنترلی و حفاظتی است. بنابراین نوع خطای نمایش داده‌شده می‌تواند مشخص کند کدام بخش از دستگاه باید بررسی شود.

بررسی سیستم تشکیل شعله

کد E1 مربوط به عدم تشکیل شعله یا تشخیص شعله است. می‌تواند بدلایل مختلف مانند قطع بودن گاز یا سابر موارد باشد.

بنابراین در صورت مشاهده E1، بررسی سیستم تشکیل شعله و شرایط گازرسانی در محدوده عیب‌یابی دستگاه قرار می‌گیرد.

بررسی دودکش و پرشر دود

CV424S دارای فن و محفظه احتراق بسته است. چند کد خطا در این مدل مستقیماً به سیستم تخلیه دود و کلید ایمنی فشار دودکش مربوط هستند.

کدهای E3، E7 و E15 در جدول خطاهای CV424S به این بخش مربوط شده‌اند.

در نتیجه در صورت مشاهده این خطاها، دودکش، کلید ایمنی فشار دود و شرایط مربوط به تخلیه دود باید بررسی شوند.

بررسی NTCها

CV424S برای مدار گرمایش و آب گرم مصرفی دارای سنسورهای NTC است.

• E5: اشکال در NTC شوفاژ
• E6: اشکال در NTC آب گرم مصرفی

بنابراین نمایش این دو خطا، بخش مربوط به سنجش دمای مدار گرمایش یا آب گرم مصرفی را وارد فرایند عیب‌یابی می‌کند.

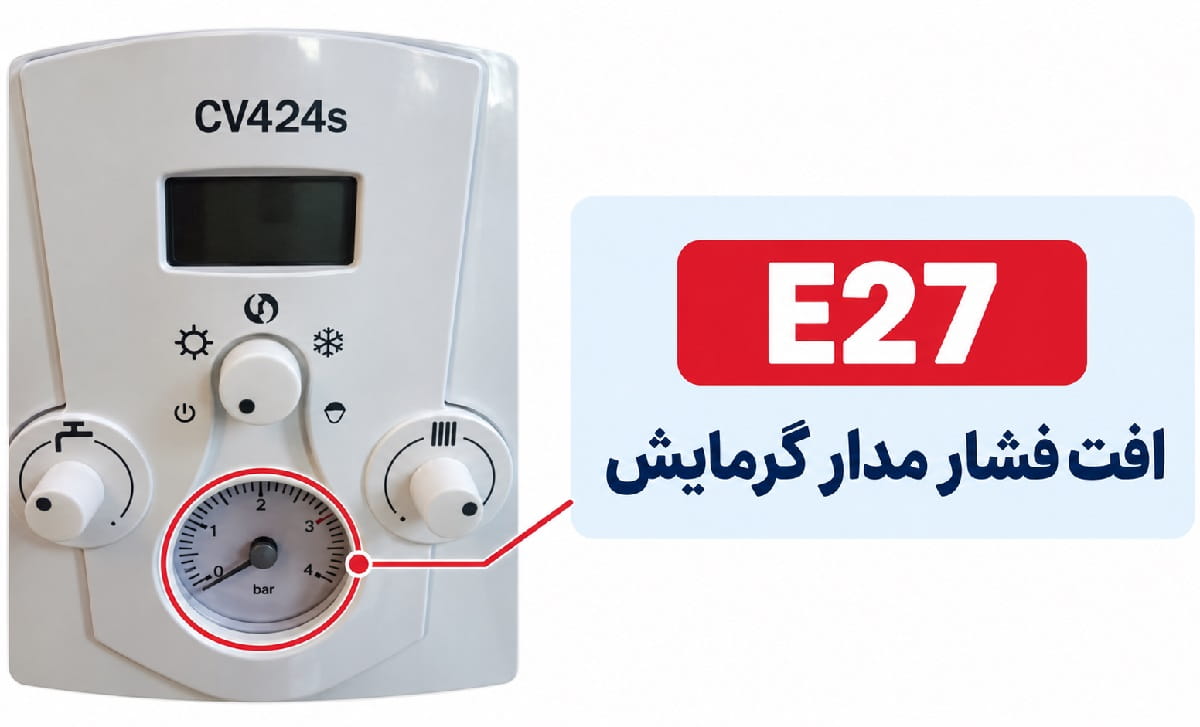

بررسی فشار آب مدار گرمایش

E27 به افت فشار آب مدار گرمایش مربوط است. افت فشار دلایل گوناگونی دارد که یکی از وارد شایع نشتی در پکیج یا مدار گرمایش است. البته گاهی نیز فشار افت نکرده است و بدلیل خرابی پرشر آب عدد درستی نمایش داده نمی‌شود.

در مشخصات فنی CV424S، حداقل فشار آب راه‌انداز ۰٫۱۵ بار اعلام شده است.

اگر کد E27 ظاهر شود، بررسی فشار مدار و بخش مرتبط با کنترل فشار آب باید انجام شود.

کدهای خطای پکیج بوتان CV424S

بر اساس جدول خطاهای منتشرشده برای CV424S، کدهای زیر برای این مدل ذکر شده‌اند:

خطای E1؛ عدم تشکیل شعله

E1 زمانی نمایش داده می‌شود که شعله تشکیل نشود یا دستگاه نتواند وجود شعله را تشخیص دهد.

خطای E2؛ فعال شدن کلید حرارتی

E2 به فعال شدن کلید حرارتی یا کلید حد ۱۰۵ مربوط است.

خطای E3؛ مشکل دودکش

E3 به وجود اشکال در دودکش یا فعال شدن کلید ایمنی فشار دودکش پس از دو دقیقه مربوط است.

خطای E4؛ مدولاتور شیر گاز

در صورت مشاهده E4، خطا مربوط به مدولاتور شیر گاز اعلام شده است.

خطاهای E5 و E6؛ سنسورهای دما

E5 به اشکال در NTC مدار شوفاژ و E6 به اشکال در NTC آب گرم مصرفی مربوط است.

خطای E7؛ پرشر دود قبل از روشن شدن فن

در E7، کلید ایمنی فشار دودکش قبل از روشن شدن فن فعال شده است.

خطای E8؛ ترموستات خارجی

E8 به اشکال در ترموستات خارجی مربوط می‌شود. این مدل قابلیت اتصال به ترموستات اتاقی و حسگر دمای محیط بیرونی را دارد.

خطای E9؛ افزایش دمای مدار گرمایش

در صورت افزایش دمای آب مدار گرمایش به بیش از ۹۵ درجه سانتی‌گراد، کد E9 نمایش داده می‌شود.

خطای E13؛ اشکال نرم‌افزاری برد

E13 به اشکال نرم‌افزاری برد کنترل مربوط شده است.

خطای E15؛ مشکل دودکش یا پرشر دود

E15 نیز به اشکال در دودکش یا کلید ایمنی فشار دودکش مربوط است.

خطای E17؛ ترموستات دود

فعال شدن ترموستات دود باعث نمایش E17 می‌شود.

خطای E25؛ یخ‌زدگی مبدل اصلی

E25 نشان‌دهنده یخ‌زدگی در مبدل اصلی است.

خطای E27؛ افت فشار آب

E27 مربوط به افت فشار آب مدار گرمایش است. افت فشار دلایل گوناگونی دارد که یکی از وارد شایع نشتی در پکیج یا مدار گرمایش است. البته گاهی نیز فشار افت نکرده است و بدلیل خرابی پرشر آب عدد درستی نمایش داده نمی‌شود.

خطای E29؛ مدار برق‌رسانی شیر گاز

E29 به وجود اشکال در مدار برق‌رسانی شیر گاز مربوط است.

خطای E99؛ تشخیص فن‌دار بودن دستگاه

E99 به خطای تشخیص فن‌دار بودن یا نبودن دستگاه مربوط شده است.

راه‌اندازی و استفاده از پکیج بوتان CV424S

CV424S برای استفاده در دو حالت تابستانی و زمستانی تنظیم می‌شود.

در حالت تابستانی، دستگاه برای تأمین آب گرم مصرفی مورد استفاده قرار می‌گیرد. در حالت زمستانی، مدار گرمایش نیز وارد کار می‌شود. دسته انتخاب وضعیت روی پنل برای انتخاب این حالت‌ها استفاده می‌شود.

اگر دستگاه برای چند روز مورد استفاده قرار نمی‌گیرد،می‌توانید آن را روی حالت خاموشی موقت قرار دهید.

در این وضعیت، با باقی ماندن برق و باز بودن مسیر آب و گاز، سیستم‌های ضد گریپاژ پمپ و ضد یخ‌زدگی می‌توانند فعال بمانند. همچنین ذکر شده که در صورت خاموش بودن پمپ به مدت ۲۴ ساعت، سیستم ضد گریپاژ پمپ به صورت خودکار فعال می‌شود.

فشار آب و راه‌اندازی CV424S

برای راه‌اندازی دستگاه، پس از باز شدن مسیرهای اصلی آب و گاز، مدار گرمایش باید به مقدار لازم آبگیری شود.

در توضیحات مربوط به CV424S، برای این کار باز کردن آرام شیر پرکن و رساندن عقربه فشار به محدوده مجاز توصیه شده است. پس از رسیدن فشار به محدوده موردنظر، شیر پرکن باید بسته شود.

مشخصات فنی این مدل، حداقل فشار آب راه‌انداز را ۰٫۱۵ بار اعلام می‌کند.

سیستم‌های حفاظتی CV424S

CV424S به چند سیستم حفاظتی و کنترلی مجهز است که در هنگام کار دستگاه نقش دارند:

• سیستم ضد یخ‌زدگی
• سیستم ضد گریپاژ پمپ و شیر سه‌طرفه
• سیستم کنترل حداقل و حداکثر فشار آب مدار گرمایش
• سیستم آیونایز برای حفاظت از شعله
• سیستم عیب‌یابی الکترونیکی
• سیستم هواگیری خودکار
• سیستم ضد نوسان دمای آب گرم مصرفی

این سیستم‌ها باعث می‌شوند بخشی از مشکلات دستگاه از طریق نمایشگر و کدهای خطا قابل شناسایی باشد.

رسوب‌گیری و نگهداری پکیج CV424S

برای جلوگیری از تشکیل رسوب در مبدل حرارتی، استفاده از رسوب‌گیر پلی‌فسفات یا انواع دیگر رسوب‌گیر در مسیر آب ورودی توصیه می‌شود.

همچنین تمیز کردن دستگاه باید با رعایت نکات ایمنی انجام شود. از جمله اینکه قبل از تمیز کردن پکیج، برق دستگاه قطع شود و کابل‌ها و سیستم‌های ایمنی دستکاری نشوند.

چه زمانی تعمیر CV424S را به تعمیرکار بسپاریم؟

اگر دستگاه کد خطا نمایش می‌دهد، مشاهده کد می‌تواند به شناسایی بخش درگیر در مشکل کمک کند؛ اما تشخیص کد خطا به تنهایی به معنی رفع خرابی نیست.

برای مثال E4 به مدولاتور شیر گاز، E13 به نرم‌افزار برد، E29 به مدار برق‌رسانی شیر گاز و E3 به دودکش یا کلید ایمنی فشار دود مربوط شده‌اند. بررسی این بخش‌ها نیاز به آشنایی با دستگاه دارد.

نصب، سرویس و تعمیر دستگاه بهتر است توسط افراد متخصص انجام شود. اگر تخصص کافی ندارید از دستکاری کابل‌ها و سیستم‌های ایمنی هشدار داده خودداری کنید.

پکیج بوتان CV424S چه ویژگی‌هایی دارد؟

CV424S یک پکیج دو مبدل و فن‌دار است. محفظه احتراق این مدل بسته است و فن برای تأمین هوای مورد نیاز احتراق و تخلیه گازهای حاصل از احتراق استفاده می‌شود.

از دیگر ویژگی‌های اعلام‌شده برای CV424S می‌توان به موارد زیر اشاره کرد:

• پمپ سیرکولاتور سه‌سرعته
• سیستم عیب‌یابی الکترونیکی
• سیستم ضد یخ‌زدگی
• سیستم ضد گریپاژ پمپ و شیر سه‌طرفه
• سیستم ضد نوسان دمای آب گرم مصرفی
• کنترل میکروپروسسوری
• سیستم کنترل حداقل و حداکثر فشار آب مدار گرمایش
• مشعل اتمسفریک
• جرقه‌زن خودکار
• سیستم آیونایز برای حفاظت از شعله
• سیستم احتراق آهسته قابل تنظیم
• بای‌پس خودکار
• قابلیت اتصال به ترموستات اتاقی
• قابلیت اتصال به حسگر دمای محیط بیرونی
• سیستم هواگیری خودکار

مشخصات فنی پکیج بوتان CV424S

این مشخصات در صفحه معرفی CV424S منتشر شده‌اند.

جمع‌بندی

پکیج بوتان CV424S یک مدل دو مبدل و فن‌دار است که به سیستم عیب‌یابی الکترونیکی، پمپ سه‌سرعته، سیستم ضد یخ‌زدگی، ضد گریپاژ و چند سیستم حفاظتی دیگر مجهز شده است.

نمایشگر دیجیتال دستگاه علاوه بر نمایش دما، وضعیت شعله و مدارهای گرمایش و آب گرم مصرفی، کدهای عیب‌یابی را نیز نمایش می‌دهد.
